授权专利
【实用新型】一种保持端坐卧位的护理床
专利号：ZL202021570157.5
申请日：20200730
发明人：刘玲
法律状态：授权
公开号：CN213157177U
授权公告日：2021-05-11
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗设备技术领域，公开了一种保持端坐卧位的护理床，包括护理床主体，所述护理床主体的两侧固定连接有把手，且护理床主体的一侧固定连接有靠背，所述护理床主体的底部固定连接有第一液压箱，且护理床主体的底部固定连接有若干个承力柱，所述护理床主体的内侧一端设置连接有第一床板，且护理床主体的内侧另一端设置连接有第三床板，所述护理床主体的内侧中间固定连接有第二床板，所述承力柱的底端一侧固定连接有托板。本实用新型通过第一床板、第一液压箱、第一液压缸、第一转向轴、第一液压轴、板接转轴、第二床板和凹槽，在第一液压缸的作用下，对第一床板进行高度调节，从而方便了患者的使用。
【技术领域】：
本实用新型涉及医疗设备技术领域，具体是一种保持端坐卧位的护理床。
【实用新型内容】：
一种保持端坐卧位的护理床，包括护理床主体，所述护理床主体的两侧固定连接有把手，且护理床主体的一侧固定连接有靠背，所述护理床主体的底部固定连接有第一液压箱，且护理床主体的底部固定连接有若干个承力柱，所述护理床主体的内侧一端设置连接有第一床板，且护理床主体的内侧另一端设置连接有第三床板，所述护理床主体的内侧中间固定连接有第二床板，所述承力柱的底端一侧固定连接有托板，且承力柱的底部固定连接有轴轮，所述托板的顶部固定连接有第二液压箱。
作为本实用新型再进一步的方案：所述第一床板和第三床板的一侧均固定连接有连接轴，所述第二床板的顶部设置有凹槽，所述护理床主体的两侧内部固定连接有滚珠轴承，所述第一床板和第三床板与护理床主体之间通过连接轴贯穿滚珠轴承进行滑动连接。

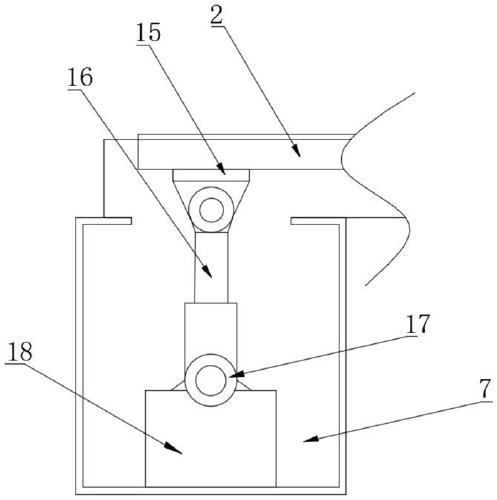

作为本实用新型再进一步的方案：所述第一液压箱的内部固定连接有第一液压缸，所述第一液压缸的顶部固定连接有第一转向轴，所述第一转向轴的顶部固定连接有第一液压轴，所述第一液压轴的顶部固定连接有板接转轴。

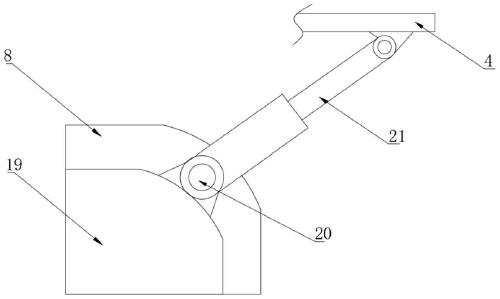

作为本实用新型再进一步的方案：所述第二液压箱的内侧固定连接有第二液压缸，所述第二液压缸的一侧固定连接有第二转向柱，所述第二转向柱的一侧固定连接有第二液压轴。
作为本实用新型再进一步的方案：所述第一液压轴与第一床板之间通过板接转轴进行固定连接。
作为本实用新型再进一步的方案：所述第二液压轴与第三床板之间通过第二转向柱进行固定连接。
作为本实用新型再进一步的方案：所述第一床板的一侧壁上固定连接第一约束带的固定端，所述第一床板的另一侧壁上固定连接有第二约束带的固定端，第一约束带的连接端与第二约束带的连接端通过卡扣卡合连接。
与现有技术相比，本实用新型的有益效果是：
通过第一床板、第一液压箱、第一液压缸、第一转向轴、第一液压轴、板接转轴、第二床板和凹槽，第一床板的一侧连接有连接轴，连接轴的两侧连接有滚珠轴承，第一液压箱的内部设置有第一液压缸，在第一液压缸的作用下，使得第一液压轴向上延伸，从而对第一床板进行高度调节，第二床板的顶部设有凹槽，可防止患者坐立时造成滑落，从而方便了患者的使用。
通过第二液压箱、第二液压缸、第二转向柱、第二液压轴、第三床板和轴轮，第二液压箱的内侧固定连接有第二液压缸，第二液压轴的两侧均连接有第二转向柱，第二转向柱的顶端连接有第三床板，在第二液压缸的作用下，使得第二液压轴向内缩进，从而使第三床板向下旋转，从而改变患者下肢的状态，促进患者下肢血液流通，承力柱的底部连接有轴轮，便于移动护理床，从而提高该护理床的实用性，方便了患者的使用。

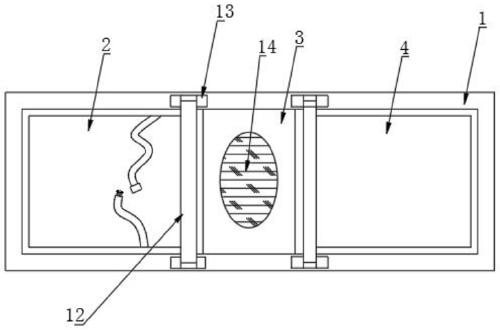

【附图】：
