授权专利
【实用新型】胃管固定装置
专利号：ZL202021821290.3
申请日：20200827
发明人：魏翠闪
法律状态：授权
公开号：CN213252419U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种胃管固定装置，涉及医疗器械技术领域，解决了现有技术中存在的采用医用胶布固定胃管容易引起患者鼻面部不适或损伤的技术问题。该装置包括头罩、固罩带、调节带和固管夹，其中，所述固罩带的两端固定在所述头罩上，所述头罩能套在患者的头部上且所述固罩带能套在所述患者的下巴处;所述调节带的两端连接在所述头罩上，所述调节带与所述固管夹固定连接，所述调节带经过所述患者的鼻子处，所述固管夹能夹紧所述胃管。本实用新型用于固定胃管。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种胃管固定装置。
【实用新型内容】：
本实用新型的目的在于提供胃管固定装置，以解决现有技术中存在的采用医用胶布固定胃管容易引起患者鼻面部不适或损伤的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的一种胃管固定装置，包括头罩、固罩带、调节带和固管夹，其中，所述固罩带的两端固定在所述头罩上，所述头罩能套在患者的头部上且所述固罩带能套在所述患者的下巴处;
所述调节带的两端连接在所述头罩上，所述调节带与所述固管夹固定连接，所述调节带经过所述患者的鼻子处，所述固管夹能夹紧所述胃管。
可选地，所述头罩上设置有固定环，所述固定环的个数为两个且所述固定环分别位于所述头罩的两侧，所述调节带的端部能穿过所述固定环且所述调节带的端部能粘贴到所述调节带上。
可选地，所述调节带上设置有魔术贴。
可选地，所述调节带的两侧设置有连接条，所述连接条沿所述调节带的长度方向分布，所述连接条上设置有魔术贴，相对的两个所述连接条通过粘贴连接固定所述胃管。
可选地，所述调节带上设置有防滑硅胶片，所述防滑硅胶片能在所述调节带上沿长度方向移动，所述防滑硅胶片能与所述患者的脸部接触。
可选地，所述固管夹为可卷曲的条形板，所述条形板上设置有防滑块。
可选地，所述固管夹采用透明材质。
可选地，所述固罩带包括第一固定带、第二固定带和固定扣，所述第一固定带的一端固定在所述头罩上，所述第一固定带的另一端穿过所述固定扣且所述第一固定带的端部能粘贴到所述第一固定带上，所述第二固定带的一端固定在所述头罩上，所述第二固定带的另一端穿过所述固定扣且所述第二固定带的端部能粘贴到所述第二固定带上，所述第一固定带和所述第二固定带分别位于所述头罩的两侧。
可选地，所述第一固定带和所述第二固定带上均设置有魔术贴。
可选地，所述头罩为网状式结构。
本实用新型提供的一种胃管固定装置，头罩可以套在患者的头部上，而固罩带是通过是患者的下巴来支撑头罩，可以使得头罩不会从患者的头部上脱落，调节带可以通过头罩的支撑使得固管夹位于患者的鼻子处，可以方便固管夹夹紧胃管，同时本装置不会损伤到患者的皮肤，以解决现有技术中存在的采用医用胶布固定胃管容易引起患者鼻面部不适或损伤的技术问题。

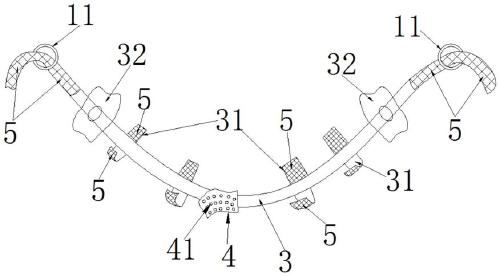

【附图】：
