授权专利
【实用新型】神经外科用护理康复系统
专利号：ZL202020976358.9
申请日：20200602
发明人：李晶
法律状态：授权
公开号：CN213157429U
授权公告日：2021-05-11
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种神经外科用护理康复系统，包括按摩座椅、背部按摩组件、腿部按摩组件和手臂按摩组件，背部按摩组件包括按摩背板，按摩背板的弧形部上设置有多个按摩粒，靠背内部的驱动机构与按摩背板相连接，腿部按摩组件包括支架和腿部按摩器，支架设置在按摩座椅的底座上，腿部按摩器连接在支架的横梁上，腿部按摩器包括两个铰接的弧形板，弧形板的内部设置有按摩棒和振动器;手臂按摩组件包括滑动座和按摩座，滑动座滑动连接在按摩座椅的扶手上，滑动座的上侧面设置有弧形放置部，按摩座上连接有弧形按摩板，按摩座的腔室内设置有驱动单元。本实用新型提供的神经外科用护理康复系统，能够对患者身体各部位进行自动按摩。
【技术领域】：
本实用新型涉及医疗器械技术领域，特别是涉及一种神经外科用护理康复系统。
【实用新型内容】：
本实用新型的目的是提供一种神经外科用护理康复系统，以解决现有技术中的上述不足之处。
为了实现上述目的，本实用新型提供如下技术方案：

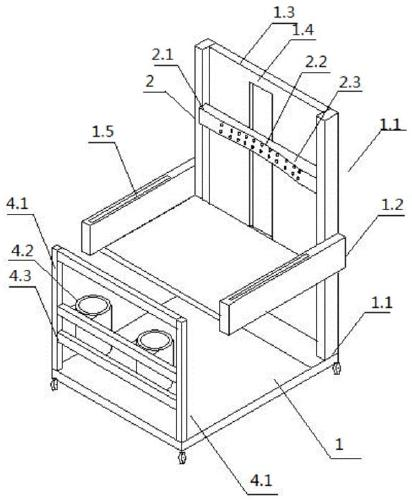

一种神经外科用护理康复系统，包括按摩座椅，所述按摩座椅包括椅体和扶手，还包括：
背部按摩组件，所述背部按摩组件包括按摩背板，所述按摩背板贴合背部的一侧设置有弧形部，所述弧形部上设置有多个按摩粒，所述按摩粒上连接有按摩驱动件，所述按摩背板的两侧设置有滑动条，所述椅体的靠背上设置有供所述滑动条上下滑动的竖直滑槽，所述靠背的内部设置有驱动机构，所述驱动机构与所述按摩背板相连接，所述驱动机构可驱动所述按摩背板沿所述竖直滑槽上下运动;

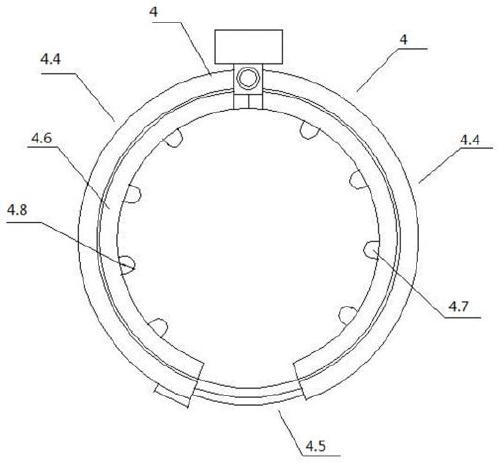

腿部按摩组件，所述腿部按摩组件包括支架和腿部按摩器，所述支架设置在按摩座椅的底座上，所述支架上设置有横梁，所述横梁通过滑动件滑动连接在所述支架上，所述腿部按摩器有两个，两个所述腿部按摩器连接在所述横梁上，所述腿部按摩器包括两个铰接的弧形板，所述弧形板的自由端均设置有连接件，各所述弧形板的内部均转动连接有弧形转动板，所述弧形转动板上设置有按摩棒和振动器;
手臂按摩组件，所述手臂按摩组件包括滑动座和按摩座，所述扶手上设置有水平滑槽，所述滑动座的底部设置有滑动板，所述滑动板可沿所述水平滑槽滑动，所述滑动板与所述水平滑槽之间设置有固定件，所述滑动座的上侧面设置有弧形放置部，所述弧形放置部两侧的所述滑动座上设置有连接通道，所述按摩座上设置有连接杆，所述连接杆可嵌入至所述连接通道内以实现所述滑动座和按摩座之间的连接，所述按摩座上连接有弧形按摩板，所述弧形按摩板上设置有按摩部，所述按摩座内设置有腔室，所述腔室内设置有驱动单元，所述驱动单元可驱动所述弧形按摩板上下振动。
上述的神经外科用护理康复系统，所述靠背的内部设置有驱动腔，所述驱动机构设置在所述驱动腔内，所述驱动机构包括第一驱动电机和第一锥形齿轮。
上述的神经外科用护理康复系统，所述靠背上靠近所述按摩背板的一侧设置有竖直开口槽，所述按摩背板上设置有可沿所述竖直开口槽上下滑动的连接块，所述连接块的一端沿所述竖直开口槽伸入至所述驱动腔内部且连接有驱动板。
上述的神经外科用护理康复系统，还包括螺杆，所述螺杆的下端连接有转动板，所述驱动腔的底部设置有供所述转动板进行转动的转动凹槽，所述螺杆上设置有第二锥形齿轮，所述第二锥形齿轮与所述第一锥形齿轮相啮合;
所述驱动板上设置有供所述螺杆贯穿的通孔，所述通孔内设置有与所述螺杆上匹配的螺纹。
上述的神经外科用护理康复系统，所述按摩棒有多个，多个所述按摩板沿弧形板的周向间隔设置，所述振动器设置在所述按摩棒的内部，所述按摩棒与身体相接触的一端设置有软质层。
上述的神经外科用护理康复系统，所述弧形按摩板上设置有至少两个连接柱，所述按摩座上设置有供所述连接柱运动的运动通道，所述运动通道与所述腔室相连通。
上述的神经外科用护理康复系统，所述驱动单元包括振动板、第二驱动电机和凸轮机构，所述振动板连接在所述连接柱的上方，所述振动板和所述腔室的顶壁之间设置有弹性恢复件，所述振动板的两侧设置有振动凹槽，所述凸轮机构与所述振动凹槽对应设置。
上述的神经外科用护理康复系统，所述弹性恢复件包括弹簧件和至少两个杆体，所述杆体包括第一杆体和第二杆体，所述第一杆体固定在所述振动板上，所述第二杆体连接在所述腔室的顶壁上，所述第一杆体外套在所述第二杆体上，所述第一杆体的上端设置有环形抵压板。
上述的神经外科用护理康复系统，所述弹簧件外套在所述第二杆体上，所述弹簧件的上端固定在所述腔室的顶壁上，所述弹簧件的下端固定连接在所述环形抵压板上。
在上述技术方案中，本实用新型提供的一种神经外科用护理康复系统，具有以下有益效果：
本实用新型提供的神经外科用护理康复系统，包括按摩座椅、背部按摩组件、腿部按摩组件和手臂按摩组件，通过背部按摩组件、腿部按摩组件和手臂按摩组件可分别对患者的背部、腿部和手臂等部位进行按摩，如此实现同时对患者身体进行多部位按摩，不仅让患者感觉更加舒适，提高了治疗效果，且在按摩过程中，无需其余护理人员操作，大大减轻了工作强度，提高了护理效率。
本实用新型提供的背部按摩组件、腿部按摩组件和手臂按摩组件位置均可进行调节，如此使得背部按摩组件、腿部按摩组件和手臂按摩组件能够对不同的人群患者均可进行按摩操作，增加使用的便利性。
【附图】：
