【实用新型】留置针

发布时间:2022-08-06 浏览次数:
字号:
+-14

  专利号:ZL202021863439.4

  申请日:20200831

  发明人:詹翠鑫

  法律状态:授权

  公开号:CN213191779U

  授权公告日:2021-05-14

  交易方式:转让; 许可

  【摘要】:

  本实用新型提供的一种留置针,涉及医疗器械技术领域,以在一定程度上解决留置针封管不当,导致堵管及血栓的技术问题。本实用新型提供的留置针, 包括针座、针管、穿刺针以及止挡件;针座和穿刺针均为中空设置,沿针管的轴向形成有输液孔道,针管位于针座的一端,且与针座相连接,穿刺针的穿刺端依次穿过针座及输液孔道,且部分凸出于针管设置;穿刺针远离穿刺端的一端凸出于针座且设有握持部,握持部抵靠于针座远离针管的一端的边缘;止挡件设置于输液孔道内,且止挡件的尺寸与输液孔道的内径相匹配;止挡件的一端与针管转动连接,另一端抵靠于穿刺针的针体上,当穿刺针抽离针管时,止挡件相对针管转动,并能够对输液孔道进行封堵。

  【技术领域】:

  本实用新型涉及医疗器械技术领域,尤其是涉及一种防颈部瘢痕枕。

  【实用新型内容】:

  本实用新型的目的在于提供一种留置针,以在一定程度上解决医护人员对封管操作产生混淆,致使留置针封管不当,导致堵管及血栓的技术问题。

  本实用新型提供的一种留置针,包括针座、针管、穿刺针以及止挡件;所述针座和所述穿刺针均为中空设置,沿所述针管的轴向形成有输液孔道,所述针管位于所述针座的一端,且与所述针座相连接,所述穿刺针的穿刺端依次穿过所述针座及所述输液孔道,且部分凸出于所述针管设置;所述穿刺针远离所述穿刺端的一端凸出于所述针座设置,且连接有握持部,所述握持部抵靠于所述针座远离所述针管的一端的边缘;所述止挡件设置于所述输液孔道内,且所述止挡件的尺寸与所述输液孔道的内径相匹配;所述止挡件的一端与所述针管转动连接,另一端抵靠于所述穿刺针的针体上,当所述穿刺针抽离所述针管时,所述止挡件相对所述针管转动,并能够对所述输液孔道进行封堵。

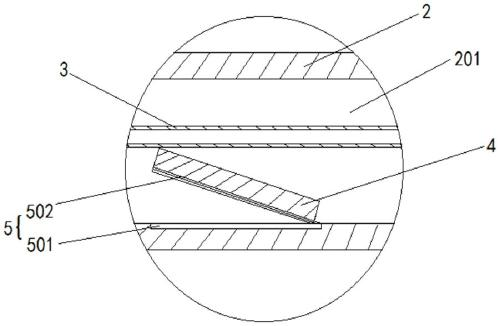

  其中,所述止挡件与所述针管之间设有弹性件;所述弹性件包括定位部和回弹部,所述定位部和所述回弹部互相垂直设置;所述定位部沿所述针管的轴向埋设于所述针管的管壁内,所述回弹部沿所述止挡件径向埋设于所述止挡件内;当所述穿刺针抽离所述针管时,所述回弹部带动所述止挡件相对所述针管转动,以使所述止挡件对所述输液孔道进行封堵。

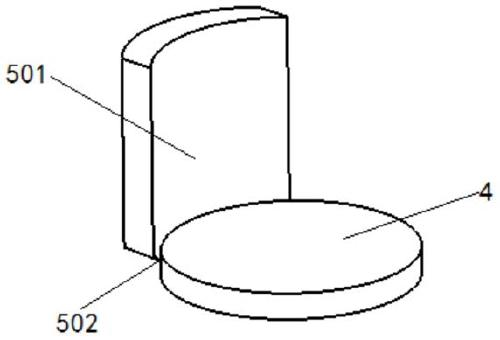

  具体地,所述定位部呈弧形,所述回弹部呈环形,且呈环形的回弹部沿所述止挡件的周向埋设于所述止挡件内。

  其中,所述针座为透明医用材料制成,且所述针座包括针座本体和连接管;沿所述连接管的轴向形成有进液孔道,所述进液孔道与中空设置的所述针座本体相导通。

  具体地,本实用新型提供的留置针,还包括密封件,所述密封件设置于所述针座本体内,且封堵于所述针座本体远离所述针管的一端;所述穿刺针的穿刺端穿过所述密封件,且当所述穿刺针抽离所述针座本体时,所述密封件能够对所述针座本体进行封堵。

  进一步地,所述密封件为医用硅胶材料制成。

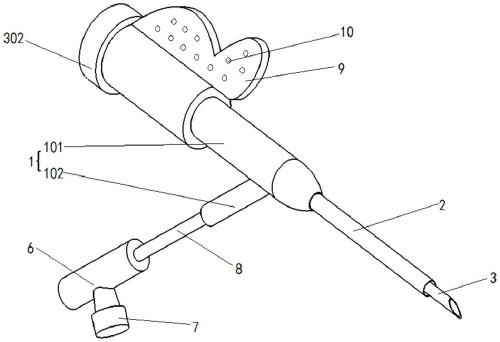

  其中,本实用新型提供的留置针,还包括输液接头、连接座及导管;所述导管的一端与所述连接管相连通,另一端与所述连接座相连接;所述连接座远离所述导管的一端与所述输液接头的一端相连接,所述输液接头用于与输液管路相连通。

  具体地,所述导管上滑动设有管夹,所述管夹用于封闭或开启所述导管。

  进一步地,所述针座本体的外壁上设有持针柄,所述持针柄沿所述针座本体的轴向设置。

  更进一步地,所述持针柄上设有多个防滑凸部。

  相对于现有技术,本实用新型提供的留置针具有以下优势:

  本实用新型提供的留置针,包括针座、针管、穿刺针以及止挡件;针座和穿刺针均为中空设置,沿针管的轴向形成有输液孔道,针管位于针座的一端,且与针座相连接,穿刺针的穿刺端依次穿过针座及输液孔道,且部分凸出于针管设置;穿刺针远离穿刺端的一端凸出于针座设置,且连接有握持部,握持部抵靠于针座远离针管的一端的边缘;止挡件设置于输液孔道内,且止挡件的尺寸与输液孔道的内径相匹配;止挡件的一端与针管转动连接,另一端抵靠于穿刺针的针体上,当穿刺针抽离针管时,止挡件相对针管转动,并能够对输液孔道进行封堵。

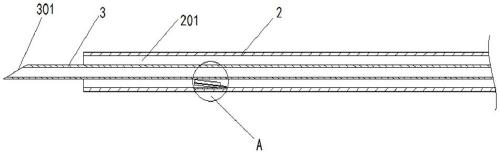

  由此分析可知,通过在针管内设置与针管转动连接的止挡件,当穿刺针位于针管内时,止挡件受穿刺针的阻隔,抵靠于穿刺针的针体上。

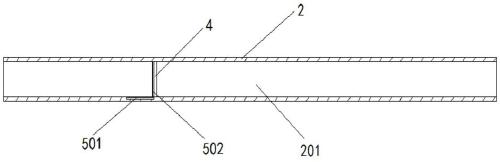

  当穿刺针完成穿刺,并抽离针管和针座,且未进行输液时,止挡件失去穿刺针的阻隔,向远离管壁的方向转动,从而实现对输液孔道进行封堵。

  当进行输液时,药液进入输液孔道,并推动止挡件向接近管壁的方向移动,从而开启输液管道,实现对患者的输液。

  当输液完成,止挡件不再受药液的推力作用,从而回复至封堵输液孔道的状态,实现对管路的封堵。

  通过止挡件相对针管的转动,实现对输液孔道自动的开启或封闭,从而使医护人员无需再进行封管操作,进而能够避免医护人员对于不同留置针的封管过程产生混淆,导致封管不当,并造成堵管和血栓的问题。

  【附图】:
