授权专利
【实用新型】护目镜
专利号：ZL202022110895.8
申请日：20200923
发明人：詹翠鑫
法律状态：授权
公开号：CN213283765U
授权公告日：2021-05-28
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种护目镜，涉及医疗器械技术领域，以在一定程度上优化护目镜的结构，提升护目镜佩戴的舒适度。本实用新型提供的护目镜, 包括护目镜主体以及镜片;沿护目镜主体的厚度方向形成有安装通孔，安装通孔与镜片相匹配，镜片安装于护目镜主体的一侧;护目镜主体上形成有鼻翼凹槽，鼻翼凹槽能够卡于使用者的鼻翼处;护目镜主体由医用粘性材料形成，且护目镜主体背离镜片的一侧能够粘附于使用者的面部。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种护目镜。
【实用新型内容】：
本实用新型的目的在于提供一种护目镜，以在一定程度上优化护目镜的结构，提升护目镜佩戴的舒适度。
本实用新型提供的一种护目镜，包括护目镜主体以及镜片;沿所述护目镜主体的厚度方向形成有安装通孔，所述安装通孔与所述镜片相匹配，所述镜片安装于所述护目镜主体的一侧;所述护目镜主体上形成有鼻翼凹槽，所述鼻翼凹槽能够卡于使用者的鼻翼处;所述护目镜主体由医用粘性材料形成，且所述护目镜主体背离所述镜片的一侧能够粘附于使用者的面部。
其中，所述护目镜主体的材料为水胶体敷料。
具体地，所述护目镜主体包括安装部和延展部;所述安装通孔开设于所述安装部上，所述延展部位于所述安装部的侧部，用于增大所述护目镜主体与使用者的面部的接触面积。
进一步地，所述护目镜主体背离所述镜片的一侧，且对应所述安装通孔的位置设有垫圈;所述垫圈呈环形，所述垫圈与所述安装通孔的形状相匹配，且尺寸大于所述安装通孔的尺寸;所述垫圈能够与使用者的眼眶相贴合，以增加所述镜片与使用者的眼部之间的距离。
更进一步地，所述垫圈由柔性材料制成。
其中，所述鼻翼凹槽处设有鼻翼包覆部，所述鼻翼包覆部位于所述护目镜主体设有所述镜片的一侧;所述鼻翼包覆部能够与使用者的鼻翼相粘合。
具体地，所述安装通孔的数量为两个，两个所述安装通孔沿所述护目镜主体的轴线对称开设于所述护目镜主体的两侧;所述镜片的数量为两个，且与所述安装通孔一一对应设置。
其中，所述安装通孔的数量为一个，所述安装通孔沿所述护目镜主体的长度方向开设，且覆盖所述护目镜主体的左右两部分;所述镜片与所述安装通孔的形状相匹配，且与所述安装通孔对应设置。
具体地，所述镜片嵌设于所述安装通孔内，且所述镜片朝向外侧的一面与所述护目镜主体位于同一平面上。
其中，本实用新型提供的护目镜，还包括第一保护层和第二保护层，所述第一保护层和所述第二保护层的形状均与所述护目镜主体相匹配;所述第一保护层粘黏于所述护目镜主体设置所述镜片的一侧，所述第二保护层粘黏于所述护目镜主体背离所述镜片的一侧;所述第一保护层与所述护目镜主体为固定连接，所述第二保护层与所述护目镜主体为可拆卸连接。
相对于现有技术，本实用新型提供的护目镜具有以下优势：
本实用新型提供的护目镜，包括护目镜主体以及镜片;沿护目镜主体的厚度方向形成有安装通孔，安装通孔与镜片相匹配，镜片安装于护目镜主体的一侧;护目镜主体上形成有鼻翼凹槽，鼻翼凹槽能够卡于使用者的鼻翼处;护目镜主体由医用粘性材料形成，且护目镜主体背离镜片的一侧能够粘附于使用者的面部。
由此分析可知，通过在护目镜主体上开设的安装通孔，并将镜片覆盖安装在护目镜主体的一面，能够形成封闭的保护空间。由于护目镜主体背离镜片的一面能够粘附于使用者的面部，因此，使用者在使用时，先将安装通孔对准眼眶，之后将护目镜主体背离镜片的一面粘附在使用者面部，由于护目镜主体上开设有鼻翼凹槽，且由医用粘性材料形成，因此能够使护目镜主体与使用者的面部相贴合的更加紧密。
由于本申请中的护目镜主体能够直接粘附于使用者的面部，因此，无需使用绑带，从而避免了医护人员长时间佩戴护目镜导致面部产生严重勒痕的问题。

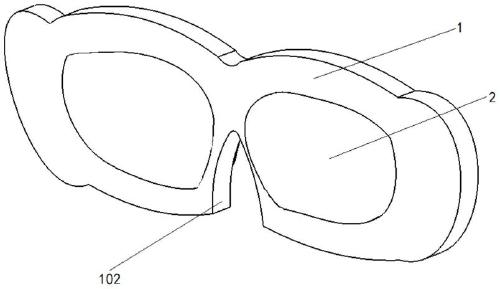

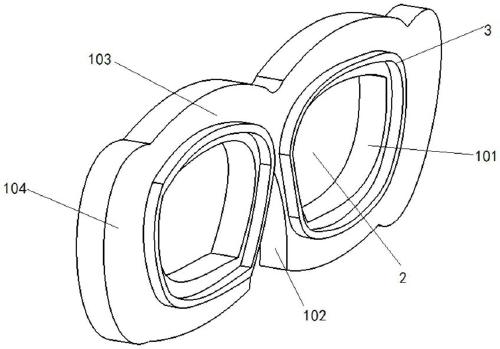

【附图】：
