授权专利
【实用新型】防颈部瘢痕枕
专利号：ZL202021863437.5
申请日：20200831
发明人：詹翠鑫
法律状态：授权
公开号：CN213190735U
授权公告日：2021-05-14
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种防颈部瘢痕枕，涉及医疗设备技术领域，以在一定程度上提高患者的舒适度，并避免颈部烧伤患者的患处易产生瘢痕的技术问题。本实用新型提供的防颈部瘢痕枕, 包括枕体及头撑;枕体包括颈枕部和头枕部，颈枕部的水平高度高于头枕部;头撑设置于头枕部上，且包括第一头撑和第二头撑;第一头撑上形成有第一头撑部，第二头撑上形成有第二头撑部，第一头撑部与第二头撑部相对设置，且能够形成用于支撑头部的支撑空间;支撑空间的最低处所在的水平高度低于颈枕部的水平高度，以使支撑空间能够对患者的头部进行容纳并支撑。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种防颈部瘢痕枕。
【实用新型内容】：
本实用新型的目的在于提供一种防颈部瘢痕枕，以在一定程度上提高患者的舒适度，并避免颈部烧伤患者的患处易产生瘢痕的技术问题。

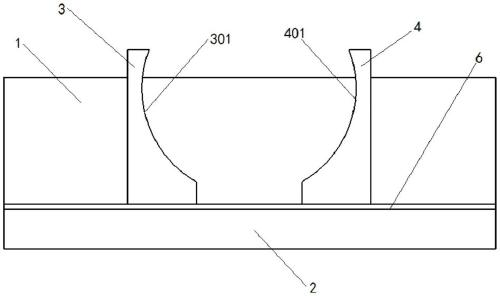

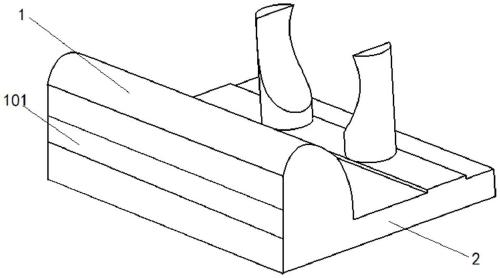

本实用新型提供的一种防颈部瘢痕枕，包括枕体及头撑;所述枕体包括颈枕部和头枕部，所述颈枕部的水平高度高于所述头枕部;所述头撑设置于所述头枕部上，且包括第一头撑和第二头撑;所述第一头撑上形成有第一头撑部，所述第二头撑上形成有第二头撑部，所述第一头撑部与所述第二头撑部相对设置，且能够形成用于支撑头部的支撑空间;所述支撑空间的最低处所在的水平高度低于所述颈枕部的水平高度，以使所述支撑空间能够对患者的头部进行容纳并支撑。

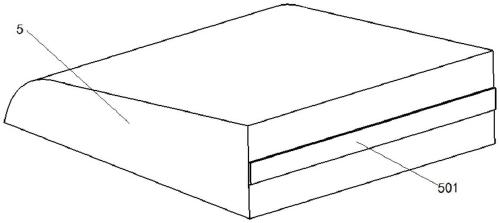

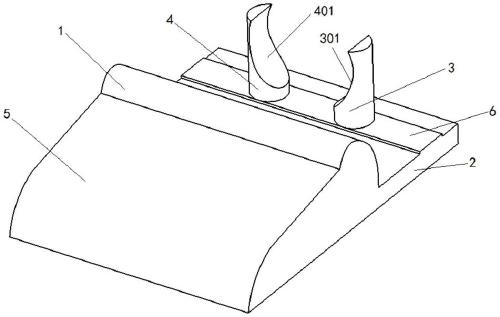

其中，本实用新型提供的防颈部瘢痕枕，还包括肩枕部;所述肩枕部连接于所述颈枕部背离所述头枕部的一侧，且所述肩枕部与所述颈枕部相连接的一端向所述肩枕部的另一端呈向下倾斜设置，以对患者的肩部进行支撑。
具体地，所述肩枕部朝向所述颈枕部的一侧上设有第一粘接件，所述颈枕部朝向所述肩枕部的一侧且对应所述第一粘接件的位置设有第二粘接件，所述第一粘接件与所述第二粘接件能够互相粘接，以使所述肩枕部与所述颈枕部为可拆卸连接。
进一步地，所述第一头撑与所述第二头撑朝向所述头枕部的底面上设有第三粘接件，所述头枕部朝向所述第一头撑与所述第二头撑的一侧且沿所述头枕部的宽度方向设有第四粘接件;所述第三粘接件与所述第四粘接件能够互相粘接，以使所述第一头撑和所述第二头撑与所述头枕部为可拆卸连接。
更进一步地，所述第一粘接件、所述第二粘接件、所述第三粘接件以及所述第四粘接件均为魔术贴，且所述第二粘接件和所述第四粘接件为所述魔术贴的绒毛面，所述第一粘接件和所述第三粘接件为所述魔术贴的刺毛面。

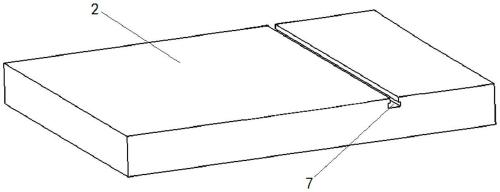

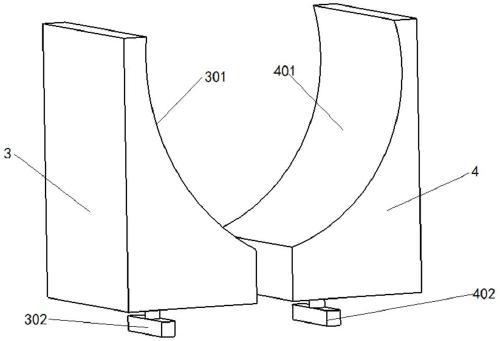

其中，沿所述头枕部的宽度方向设有滑道，所述滑道的两端均贯通于所述头枕部的边缘;所述第一头撑朝向所述头枕部的一端设有第一滑杆，所述第二头撑朝向所述头枕部的一端上设有第二滑杆;所述第一滑杆和所述第二滑杆远离所述第一头撑和所述第二头撑的一端滑动设置于所述滑道内，以使所述第一头撑和所述第二头撑能够向互相接近或远离的方向移动。
具体地，沿所述头枕部的宽度方向上间隔设有多个限位杆，多个所述限位杆均沿所述枕体的长度方向架设于滑道上，且所述限位杆的一端与所述头枕部转动连接。

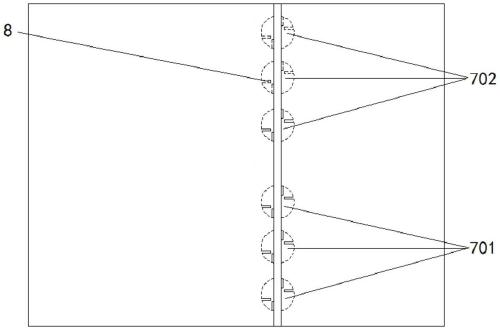

具体地，所述滑道内设有第一限位部和第二限位部，所述第一限位部设置于所述第一头撑的一侧，所述第二限位部间隔设置于所述第二头撑的一侧;所述第一滑杆和所述第二滑杆均成T形设置，所述第一限位部与所述第二限位部均呈圆形设置，且所述第一限位部和所述第二限位部的直径与所述第一滑杆和所述第二滑杆位于所述滑道内的一端的长度相适配。
进一步地，所述第一限位部和所述第二限位部均为多个，且多个所述第一限位部间隔设置于所述第一头撑的一侧，多个所述第二限位部间隔设置于所述第二头撑的一侧。
更进一步地，所述第一限位部和所述第二限位部内均设有四个止挡件，其中两个所述止挡件沿所述头枕部的宽度方向延伸，且位于所述滑道的两侧;另外两个所述止挡件沿所述枕体的长度方向延伸，且两个所述止挡件的轴线之间的距离与所述滑杆位于所述滑道内的一端的宽度相适配。
相对于现有技术，本实用新型提供的防颈部瘢痕枕具有以下优势：
本实用新型提供的防颈部瘢痕枕，包括枕体及头撑;枕体包括颈枕部和头枕部，颈枕部的水平高度高于头枕部;头撑设置于头枕部上，且包括第一头撑和第二头撑;第一头撑上形成有第一头撑部，第二头撑上形成有第二头撑部，第一头撑部与第二头撑部相对设置，且能够形成用于支撑头部的支撑空间;支撑空间的最低处所在的水平高度低于颈枕部的水平高度，以使支撑空间能够对患者的头部进行容纳并支撑。
由此分析可知，通过使颈枕部的水平高度高于头枕部，能够使患者的头部后倾，颈部得到拉伸。而在头枕部设置第一头撑和第二头撑，且第一头撑朝向第二头撑的一侧形成有第一头撑部，第二头撑朝向第一头撑的一侧形成有第二头撑部，通过第一头撑部和第二头撑部组成的支撑空间，能够对患者的头部进行容纳和支撑，从而在患者的颈部得到拉伸的同时，能够在一定程度上提升患者的舒适度，避免头部充血以及颈部产生瘢痕的问题。
【附图】：
