授权专利
【实用新型】多功能手部抬高固定器
专利号：ZL202021213195.5
申请日：20200628
发明人：肖莹莹
法律状态：授权
公开号：CN213075981U
授权公告日：2021-04-30
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种多功能手部抬高固定器，包括底板，底板两侧安装有夹持机构，底板的上方横向均布有支板，相邻支板间通过铰链铰接，底板与支板之间横向均有第一电动推杆，第一电动推杆固定端固定在底板上，第一电动推杆伸出端分别与其中三个相邻支板固定连接，支板沿长度方向开设有第一滑槽，第一滑槽内滑动设置有两个第一滑块，两个第一滑块之间安装有第二电动推杆，第二电动推杆位于第一滑槽内，第一滑块上均安装有竖杆，两个竖杆之间安装有束缚带，通过设置的第一电动推杆、支板和竖杆、束缚带和第四松紧螺杆、固定块、伸缩板和U形夹块等结构进行高度调节和角度调节，实现对不同人的手部进行固定。
【技术领域】：
本实用新型涉及医疗设备技术领域，更具体地，涉及一种多功能手部抬高固定器。
【实用新型内容】：
本实用新型提供了一种多功能手部抬高固定器，包括底板，所述底板两侧均安装有夹持机构，所述底板的上方横向均布有支板，相邻所述支板间通过铰链铰接，所述底板与支板)之间横向均有第一电动推杆，所述第一电动推杆固定端固定在底板上，所述第一电动推杆伸出端分别与其中三个相邻所述支板固定连接，所述支板沿长度方向开设有第一滑槽，所述第一滑槽内滑动设置有两个第一滑块，两个所述第一滑块之间安装有第二电动推杆，所述第二电动推杆位于所述第一滑槽内，所述第一滑块上均安装有竖杆，两个所述竖杆之间安装有束缚带。
进一步的，所述夹持机构包括固定块，所述固定块安装在底板外侧，所述固定块外侧安装有伸缩板，所述伸缩板外侧安装有U形夹块，所述U形夹块的U型口内的上端设置有抵板，二者之间安装有第三松紧螺杆。
进一步的，所述固定块外侧开设有凹槽，所述凹槽内放置有转杆，所述转杆外侧安装所述伸缩板，所述转杆两端均安装有转轴，所述固定块位于凹槽内部的两侧均开设有转槽，所述转轴分别转动安装在对应侧的转槽内，所述转轴与固定块之间安装有第一松紧螺杆。
进一步的，所述伸缩板包括固定板，所述固定板内侧与转杆连接，所述固定板外侧活动安插有活动板，二者之间安装有第二松紧螺杆，所述活动板外侧与U形夹块连接。
进一步的，所述束缚带的底部安装有保护垫。
进一步的，所述竖杆内侧纵向开设有第二滑块，所述束缚带两侧均安装有第二滑块，两个所述第二滑块分别安装在对应侧的第二滑槽内，所述第二滑块与第二滑槽滑动配合，所述第二滑块上安装有第四松紧螺杆，所述第二滑块通过旋紧第四松紧螺杆抵住竖杆固定。
与现有技术相比，本实用新型提供的多功能手部抬高固定器，至少实现了如下的有益效果：
1、通过设置的第一电动推杆、支板和竖杆等结构，根据手部抬起高度的需要，启动所有第一电动推杆伸缩相同的高度即可，根据手部抬起角度的需要，启动每个第一电动推杆伸缩至不同的高度，使得相邻竖杆间呈一定角度，解决了现有的医疗手部固定器无法根据需要进行高度调节和角度调节的问题;
2、通过设置的束缚带和第四松紧螺杆等结构，根据不同人手部的不同，上下滑动束缚带的高度至适当高度，同时启动第二电动推杆伸缩调节两个竖杆间的距离，能够对不同人的手部进行固定，适应范围广;
3、通过设置的固定块、伸缩板和U形夹块等结构，根据安装角度的需要转动转杆使U形夹块至适当角度，根据安装角度位置的需要，调节活动板插入固定板内的深度，U形夹块夹在外部支架上，U形夹块能够适应不同环境下的安装固定。

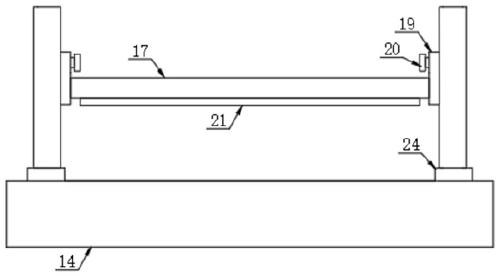

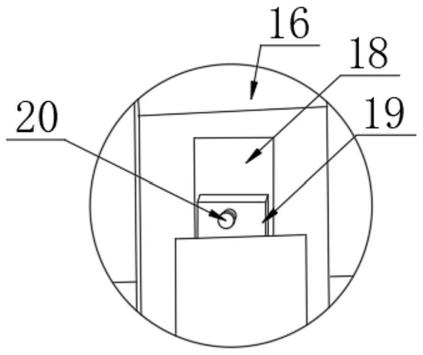

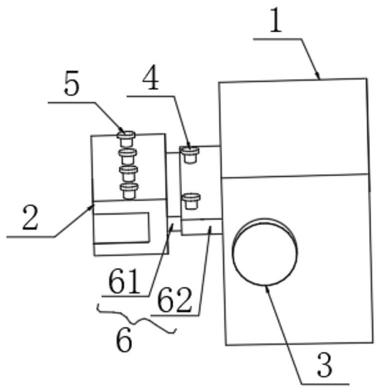

【附图】：
