【发明专利】冷冻装置及肿瘤消融设备
专利号：ZL202010569006.6
申请日：20200619
法律状态：授权
公开号：CN111759449B
授权公告日：2021-08-13
交易方式：转让; 许可
【摘要】：
本发明涉及医疗设备技术领域，提供了一种冷冻装置及肿瘤消融设备，该装置包括冷冻机;输送管，输入端与所述冷冻机连接，输出端设置有喷头;冷冻囊袋，套置于所述喷头的外部，压缩挡板，可折叠和展开的设置于输送管输出端的外部，用于调节膨胀后的冷冻囊袋形状;至少两个压缩挡板均布于所述输送管输出端的外部;每个所述压缩挡板之间通过柔性薄膜连接;所述压缩挡板与所述柔性薄膜连接形成，在所述压缩挡板展开后，用于调节所述冷冻囊袋形状的调节平面。本发明通过设置压缩挡板，实现了对冷冻囊袋形状的调节，保证了冷冻囊袋与不规则创面的充分贴合，还可以根据需要单独操作一个压缩挡板，对冷冻囊袋局部区域进行调节，实现对不同角度创面的处理。
【技术领域】：
本发明涉及医疗设备技术领域，特别是涉及一种冷冻装置及肿瘤消融设备。
【发明内容】：
本发明旨在至少解决现有技术中存在的冷冻囊袋无法与不同尺寸、形状创面实现紧密贴合的技术问题。本发明提出一种冷冻装置。
本发明还提出一种肿瘤消融设备。
根据本发明第一方面实施例的一种冷冻装置，包括：
冷冻机;
输送管，输入端与所述冷冻机连接，输出端设置有喷头;
冷冻囊袋，套置于所述喷头的外部;

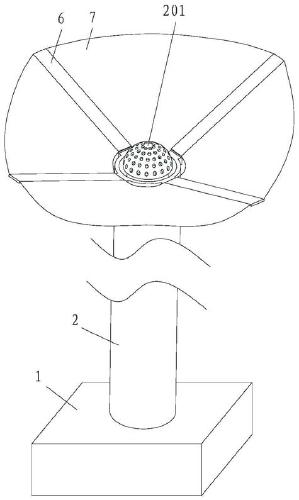

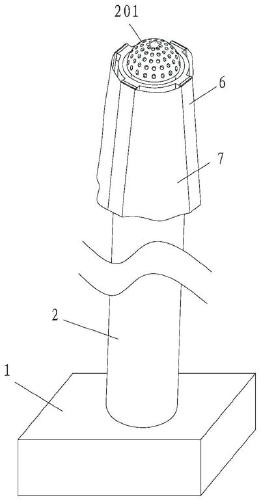

压缩挡板，可折叠和展开的设置于所述输送管输出端的外部，用于调节膨胀后的所述冷冻囊袋形状。
根据本发明的一个实施例，至少两个所述压缩挡板均布于所述输送管输出端的外部;
每个所述压缩挡板之间通过柔性薄膜连接;
所述压缩挡板与所述柔性薄膜连接形成，在所述压缩挡板展开后，用于调节所述冷冻囊袋形状的调节平面。
具体来说，通过设置能够可折叠和展开的压缩挡板，实现了对充气后冷冻囊袋形状的调节，由于腔内情况复杂，每个创面的形状也不规则，因此，通过压缩挡板对充气后的冷冻囊袋进行挤压，一方面保证了冷冻囊袋能够与创面的紧密贴合，另一方面也避免了冷冻囊袋受到创面的反作用力而带来的形变，进而影响使用效果。
根据本发明的一个实施例，每个所述压缩挡板能够独自展开和折叠，用于对所述冷冻囊袋局部区域的形状进行调节。
具体来说，将每个所述压缩挡板设置为可单独展开和折叠，使得面对创面的不同形状、大小以及朝向，做出针对性的调整，通过调节对应区域的压缩挡板，实现在该创面区域内，冷冻囊袋与创面的紧密贴合。
根据本发明的一个实施例，每个所述压缩挡板展开的角度介于0°至150°之间。
具体来说，通过对所述压缩挡板调节角度的设置，满足了在所述冷冻囊袋能承受的压力范围内，对所述冷冻囊袋形状的调节。

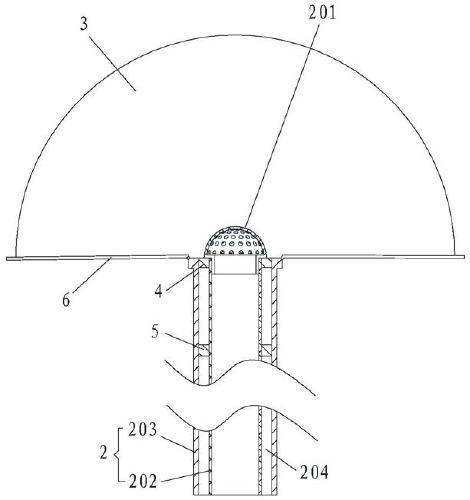

根据本发明的一个实施例，所述输送管包括
第一管体，所述第一管体的输出端与所述喷头连接;
第二管体，套置于所述第一管体的外部;
所述第一管体和所述第二管体之间形成，用于收纳所述冷冻囊袋的容纳空间。
具体来说，通过彼此套置的所述第一管体和所述第二管体，以及设置于所述第一管体和所述第二管体之间的容纳空间，实现了对冷冻囊袋的收纳，避免了在所述冷冻囊袋排气之后，所述冷冻囊袋在所述输送管外部处于自由状态，造成与创面二次接触，而带来创面感染的风险。
根据本发明的一个实施例，还包括
第一连接单元，与所述冷冻囊袋连接，并滑动设置于所述容纳空间内;
第二连接单元，在所述容纳空间内，与所述第一连接单元间隔设置;
其中，所述第一连接单元与所述第二连接单元，通过磁吸作用实现所述冷冻囊袋在所述容纳空间内的收纳。
具体来说，通过设置所述第一连接单元和所述第二连接单元，实现了所述冷冻囊袋在排气之后，能够快速的收纳于所述容纳空间内，使得冷冻装置占用空间减小，便于冷冻装置从病灶处的撤出。
根据本发明的一个实施例，所述第一连接单元和所述第二连接单元均由永磁材料制成。
具体来说，通过两个由永磁材料制成的所述第一连接单元和所述第二连接单元，实现了排气后的所述冷冻囊袋在磁吸作用下，快速收纳于所述容纳空间，所述冷冻囊袋充气膨胀是通过膨胀的作用力，克服所述第一连接单元和所述第二连接单元之间磁吸作用力实现的。
根据本发明的一个实施例，所述第一连接单元由永磁材料制成;
所述第二连接单元内置有导电线圈;
或者，所述第一连接单元内置有导电线圈;
所述第二连接单元由永磁材料制成。
具体来说，所述第一连接单元和所述第二连接单元之间，通过电磁铁的磁吸作用，实现所述冷冻囊袋在所述容纳空间内的收纳，当需要收纳时，导电线圈通电，所述第一连接单元和所述第二连接单元之间产生磁吸作用，所述第一连接单元在磁吸作用下，在容纳空间内滑动，带动所述冷冻囊袋收纳于所述容纳空间内，需要所述冷冻囊袋充气膨胀时，将导电线圈断电后，向所述冷冻囊袋内充气即可。

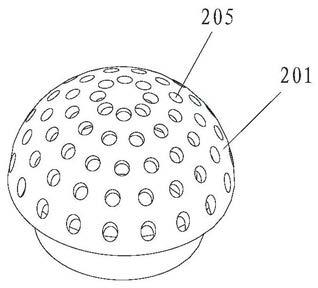

根据本发明的一个实施例，所述喷头上均布有若干喷孔。
具体来说，所述冷冻机内存放有冷冻液，所述冷冻液通过所述输送管进入所述喷头，并从所述喷头上的所述喷孔进入所述冷冻囊袋内，进入所述冷冻囊袋后的所述冷冻液转化为气体，使所述冷冻囊袋充气膨胀，而所述喷孔多个均布设置，使得对所述冷冻囊袋内充气的过程中，所述冷冻囊袋受力更加均匀，充气也更加均匀，所述冷冻囊袋充气膨胀后，形成表面均匀的球状结构。
根据本发明第二方面实施例的一种肿瘤消融设备，具有上述的一种冷冻装置。
本发明实施例中的上述一个或多个技术方案，至少具有如下技术效果之一：本发明通过设置压缩挡板，实现了对冷冻囊袋形状的调节，保证了冷冻囊袋与不规则创面的充分贴合，还可以根据需要单独操作一个压缩挡板，对冷冻囊袋局部区域进行调节，实现对不同角度创面的处理。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
【附图】：
