授权专利
【实用新型】采血架收纳箱
专利号：ZL202023194690.9
申请日：20201225
发明人：詹翠鑫
法律状态：授权
公开号：CN214387663U
授权公告日：2021-10-15
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种采血架收纳箱，涉及医疗器械技术领域，以在一定程度上解决现有病房用采血架集成度不高的技术问题。本实用新型提供的采血架收纳箱, 包括箱体、至少一个隔板、抽屉组件以及采血架;箱体为中空设置，至少一个隔板沿水平方向设置于箱体内，且将箱体的内部分隔成至少两个容纳腔;抽屉组件与容纳腔对应设置，且隔板上和箱体内部的底壁上均设有沿第一方向延伸的第一滑道;抽屉组件包括连接板，连接板沿水平方向滑动设置于第一滑道上，以使抽屉组件能够沿第一滑道抽出或推入容纳腔;采血架设置于连接板上。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种采血架收纳箱。
【实用新型内容】：
本实用新型提供的一种采血架收纳箱，包括箱体、至少一个隔板、抽屉组件以及采血架;所述箱体为中空设置，至少一个所述隔板沿水平方向设置于所述箱体内，且将所述箱体的内部分隔成至少两个容纳腔;所述抽屉组件与所述容纳腔对应设置，且所述隔板上和所述箱体内部的底壁上均设有沿第一方向延伸的第一滑道;所述抽屉组件包括连接板，所述连接板沿所述水平方向滑动设置于所述第一滑道上，以使所述抽屉组件能够沿所述第一滑道抽出或推入所述容纳腔;所述采血架设置于所述连接板上。
其中，所述抽屉组件包括定位架，所述定位架设置于所述连接板上，所述采血架设置于所述定位架上，且与所述定位架为可拆卸连接。
具体地，本实用新型提供的采血架收纳箱，还包括挡门;所述挡门设置于所述箱体的侧部，且与所述箱体转动连接，以使所述采血架能够由所述箱体的侧部取出。
进一步地，所述抽屉组件还包括抽拉盒和第二滑道;所述第二滑道沿第二方向设置于所述连接板上，所述抽拉盒设置于所述第二滑道上，且能够沿所述第二方向伸出或推入所述容纳腔内;所述抽拉盒内能够设有多个所述采血架，且多个所述采血架与所述抽拉盒为可拆卸连接。
更进一步地，所述挡门的数量为两个，且相对设置于所述箱体的侧部，以使所述抽拉盒能够由所述箱体的两侧取出。
其中，所述抽屉组件还包括定量架;所述定量架滑动设置于第二滑道上，且所述定量架能够容纳至少一个所述采血架。
具体地，所述定量架与所述抽拉盒相对设置，且所述定量架位于所述容纳腔的一侧，所述抽拉盒位于所述定量架的另一侧。
其中，所述抽屉组件还包括挡板，所述挡板沿竖直方向设置于所述连接板的朝向所述容纳腔外部的一端上;当所述连接板全部位于所述容纳腔内时，所述挡板与所述箱体在所述竖直方向上的侧壁位于同一平面上，以对所述容纳腔进行封挡。
具体地，所述挡板背离所述容纳腔的一侧上设有拉手。
进一步地，所述箱体的顶部形成有盛装槽。
相对于现有技术，本实用新型提供的采血架收纳箱具有以下优势：
本实用新型提供的采血架收纳箱，包括箱体、至少一个隔板、抽屉组件以及采血架;箱体为中空设置，至少一个隔板沿水平方向设置于箱体内，且将箱体的内部分隔成至少两个容纳腔;抽屉组件与容纳腔对应设置，且隔板上和箱体内部的底壁上均设有沿第一方向延伸的第一滑道;抽屉组件包括连接板，连接板沿水平方向滑动设置于第一滑道上，以使抽屉组件能够沿第一滑道抽出或推入容纳腔;采血架设置于连接板上。
由此分析可知，通过在箱体内设置至少一个隔板，能够使箱体内形成至少两个容纳腔，通过在隔板上设置第一滑道，且在第一滑道上设置连接板，能够将采血架设置在连接板上。
医护人员可以直接将箱体放置在推车上，当需要对患者进行抽血时，抽出连接板，拿取采血架上的采血管。待采血完成后，再将连接板推入容纳腔中，从而使多个采血架能够集成在箱体内。并且，由于连接板推入容纳腔后，箱体能够在一定程度上降低采血架在移动过程中的摇摆程度，因此，能够避免采血架倾倒的问题，提高采血管的安全性。

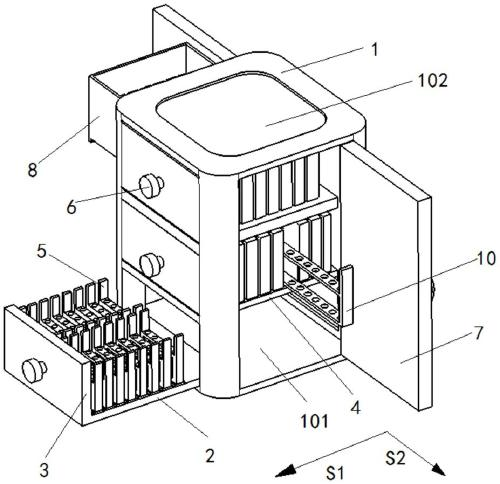

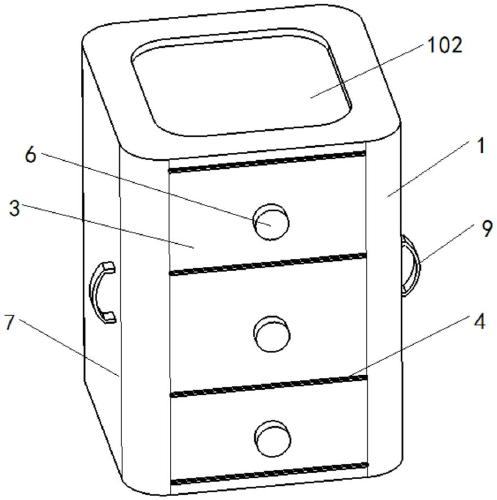

【附图】：
