【实用新型】防止卧床病人四肢磕碰的保护套
专利号：ZL202022808087.9
申请日：20201127
发明人：白凤羽
法律状态：授权
公开号：CN213941074U
授权公告日：2021-08-13
交易方式：转让; 许可
【摘要】：
本实用新型公开了防止卧床病人四肢磕碰的保护套，包括用于围绕病人四肢的内衬层，内衬层外表面连接有外衬层，外衬层的外表面连接有缓冲层，内衬层上设置凹槽部和第一挖空部，其中，第一挖空部位于凹槽部的一侧，内衬层左右两侧分别设置有相互连接的调节件，外衬层和缓冲层上设置有与第一挖空部相对应的第二挖空部，内衬层和缓冲层材质均为软质棉，外衬层材质为硬质面料;外衬层上设置有通孔，通孔的数量为多个，多个通孔围绕第二挖空部设置。本实用新型不仅能够有效避免卧床病人的上肢和/或下肢被磕碰，而且确保上肢和/或下肢的透气性，有效避免卧床病人上肢和/或下肢潮湿，同时提升医务人员的工作效率以及降低时间成本。
【技术领域】：
本实用新型涉及医疗器械技术领域，更具体地，涉及一种防止卧床病人四肢磕碰的保护套。
【实用新型内容】：
一种防止卧床病人四肢磕碰的保护套，包括用于围绕病人四肢的内衬层，所述内衬层外表面连接有外衬层，所述外衬层的外表面连接有缓冲层，所述内衬层上设置凹槽部和第一挖空部，其中，所述第一挖空部位于所述凹槽部的一侧，所述内衬层左右两侧分别设置有相互连接的调节件，所述外衬层和缓冲层上设置有与所述第一挖空部相对应的第二挖空部，所述内衬层和缓冲层材质均为软质棉，所述外衬层材质为硬质面料;所述外衬层上设置有通孔，所述通孔的数量为多个，多个所述通孔围绕所述第二挖空部设置。
优选的，所述内衬层和所述外衬层之间为可拆卸式连接，所述外衬层和所述缓冲层之间为可拆卸式连接。
优选的，所述内衬层的外表面设置有第一魔术贴毛面，所述外衬层的内表面设置有与所述魔术贴毛面相配合的第一魔术贴勾面，所述第一魔术贴毛面和所述第一魔术贴勾面相粘接;
所述外衬层的外表面设置有第二魔术贴毛面，所述缓冲层的内表面设置有与第二魔术贴毛面相配合的第二魔术贴勾面，所述第二魔术贴毛面和所述第二魔术贴勾面相连接。
优选的，所述内衬层的厚度大于所述外衬层的厚度。
优选的，所述软质棉为记忆海绵，所述硬质面料为帆布或粗纺呢绒。
与现有技术相比，本实用新型提供的防止卧床病人四肢磕碰的保护套，至少实现了如下的有益效果：
在内衬层外表面连接有外衬层，外衬层外表面连接有缓冲层，内衬层和缓冲层材质均为软质棉，不仅能够避免卧床病人的上肢和/或下肢被磕碰，而且保证上肢和/或下肢的透气性，避免卧床病人上肢和/或下肢潮湿，同时提高医务人员的工作效率以及降低时间成本;通过将内衬层、外衬层和缓冲层之间采用可拆卸式连接，不仅能够将内衬层、外衬层与缓冲层之间实现快速拆装，而且便于清洗内衬层、外衬层与缓冲层，进而实现反复利用，整体上降低使用成本以及提升时间效率。

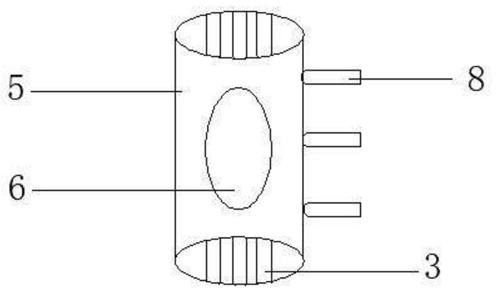

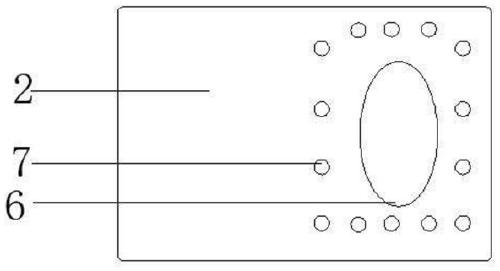

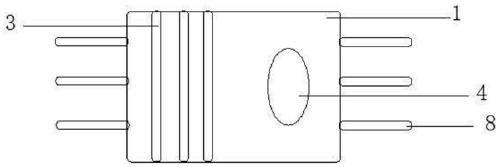

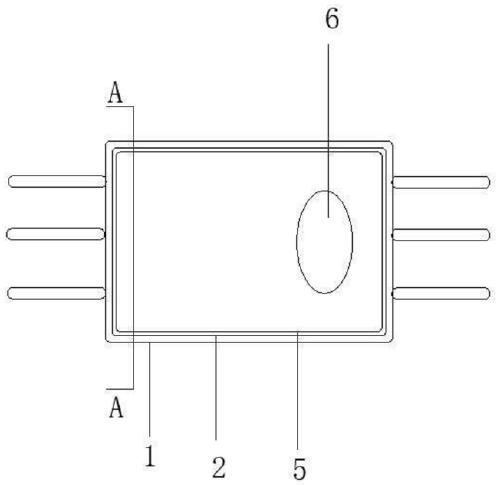

【附图】：
