【实用新型】改进型的轮椅
专利号：ZL202022438830.6
申请日：20201028
发明人：吴双
法律状态：授权
公开号：CN213525978U
授权公告日：2021-06-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了改进型的轮椅，轮椅架左右两侧的下方分别设置有镂空部，每个镂空部分别安装有可调节的腿部固定架，腿部固定架包括螺杆和卡扣，螺杆一端穿过左侧或右侧的轮椅架与卡扣外表面相连接，螺杆另一端与螺帽相连接，卡扣的材料为弹性材料，卡扣内表面设置有第一缓冲层;扶手上表面设置有凹陷部;轮椅架上设置有安全带，左肩带、右肩带、左腰带和右腰带一端分别设置有锁舌，锁舌与锁扣为可拆式连接，左肩带、右肩带、左腰带和右腰带另一端与轮椅架外表面固定连接。本实用新型公开的改进型的轮椅能够方便快捷的固定偏瘫患者的上下肢和躯干部，避免偏瘫患者的上下肢和躯干部出现滑落现象，提升偏瘫患者的安全感。
【技术领域】：
本实用新型涉及医疗器械技术领域，更具体地，涉及一种改进型的轮椅。
【实用新型内容】：
一种改进型的轮椅，包括轮椅架，所述轮椅架左右两侧的下方分别设置有镂空部，每个所述镂空部分别安装有可调节的腿部固定架，所述腿部固定架包括螺杆和卡扣，所述螺杆一端穿过左侧或右侧的轮椅架与卡扣外表面相连接，所述螺杆另一端与螺帽相连接，所述卡扣的材料为弹性材料，所述卡扣内表面设置有第一缓冲层;所述轮椅架左右两侧的上方分别设置有扶手，所述扶手上表面设置有凹陷部;所述轮椅架上设置有安全带，所述安全带包括锁扣、左肩带、右肩带、左腰带和右腰带，所述左肩带、所述右肩带、所述左腰带和所述右腰带一端分别设置有锁舌，所述锁舌与所述锁扣为可拆式连接，所述左肩带、所述右肩带、所述左腰带和所述右腰带另一端与所述轮椅架外表面固定连接。
优选的，所述卡扣的高度>所述卡扣的宽度。
优选的，所述凹陷部设置有第二缓冲层。
优选的，所述凹陷部的左右两侧为渐变型凹陷。
优选的，所述扶手的左右两侧分别设置有固定件。
优选的，所述左肩带、所述右肩带、所述左腰带和所述右腰带上均设置有可调节长度的调节扣。
与现有技术相比，本实用新型提供的，至少实现了如下的有益效果：
通过凹陷部和腿部固定架不仅能够方便快捷的固定患者上下肢，从而避免偏瘫患者上下肢出现滑落现象，进而保证患者上下肢的安全，而且节约时间，提高效率，同时结构简单易于实施;通过在轮椅架上设置有安全带能够保证固定患者身体左肩部、右肩部、左腰部和右腰部，避免给患者带来不安全隐患，整体上降低了出现安全事故率。
当然，实施本实用新型的任一产品必不特定需要同时达到以上所述的所有技术效果。

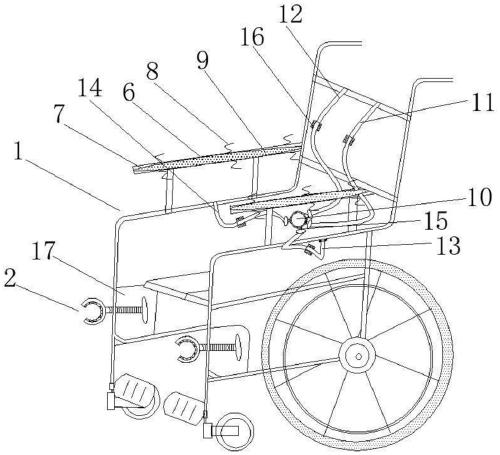

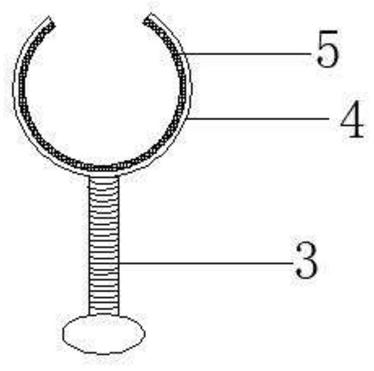

【附图】：
