【实用新型】功能枕
专利号：ZL202022318371.8
申请日：20201016
发明人：刘红
法律状态：授权
公开号：CN213526068U
授权公告日：2021-06-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种功能枕，包括：沿第一方向固定连接的底层部和顶层部;所述底层部还包括第一顶面和第一底面;所述顶层部为弓形结构，包括第二顶面和第二底面，所述第二底面与所述第一顶面完全重合;所述顶层部沿所述第二方向设有与腿部匹配的第一凹槽和第二凹槽，所述第一凹槽和所述第二凹槽不连通，所述第一凹槽和所述第二凹槽之间的夹角为60°，所述第一凹槽、所述第二凹槽均与所述第二方向的夹角为30°;所述第二顶面包括第三表面和第四表面，所述第三表面与所述第二方向之间的夹角为30°。通过将在膝关节处放置功能枕将腿部垫高，保持膝关节的功能位，防止产生压疮，提升舒适感。
【技术领域】：
本实用新型涉及枕头领域，更具体地，涉及一种功能枕。
【实用新型内容】：
本实用新型提供了一种功能枕，其特征在于，包括：沿第一方向固定连接的底层部和顶层部;
所述底层部为立方体，包括沿第二方向相对设置的第一表面和第二表面，所述第一表面和所述第二表面均为弧形面，所述第一方向与所述第二方向垂直;
所述底层部还包括沿所述第一方向相对设置的第一顶面和第一底面;
所述顶层部为弓形结构，包括沿所述第一方向相对设置的第二顶面和第二底面，所述第二底面与所述第一顶面完全重合;
所述第二顶面沿所述第二方向一端与所述第一表面弧形过渡连接，另一端与所述第二表面弧形过渡连接;
所述顶层部沿所述第二方向设有与腿部匹配的第一凹槽和第二凹槽，所述第一凹槽和所述第二凹槽不连通，所述第一凹槽和所述第二凹槽之间的夹角为60°，所述第一凹槽、所述第二凹槽均与所述第二方向的夹角为30°;
所述第二顶面包括第三表面和第四表面，所述第三表面与所述第二方向之间的夹角为30°;
所述第三表面沿所述第二方向上的长度小于所述第四表面沿所述第二方向上的长度。
优选地，所述顶层部与所述底层部的材料均为高弹海绵。
优选地，所述第一凹槽与所述第二凹槽侧壁设有阵列排布的按摩颗粒。
优选地，所述底层部沿第三方向设有第一通道，所述第三方向与所述第一方向、所述第二方向分别垂直;
所述第一通道内设有固定绑带。
优选地，所述第四表面设有置药层。
优选地，所述第一底面设有橡胶摩擦带。
与现有技术相比，本实用新型提供的功能枕，至少实现了如下的有益效果：
1、本实用新型提供的功能枕的顶层部为弓形结构能够在膝关节处将腿部抬高，促进血液回流，减轻下肢水肿，保持膝关节的功能位。
2、本实用新型提供的功能枕的第三表面与第二方向之间的夹角为30°可以减轻身体的骶尾部的压力，防止产生压疮，还能预防踝部和足跟部压疮，更加符合人体工学。
3、本实用新型提供的功能枕的第一凹槽和第二凹槽之间的夹角为60既可以在垫高腿部时将两腿分开保持会阴部的干燥，又提升了舒适感。

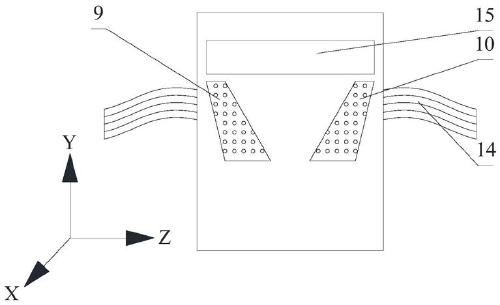

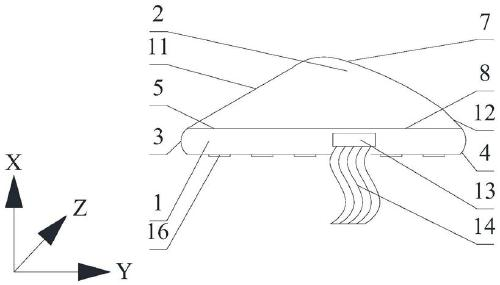

【附图】：
