授权专利
【实用新型】活动性的输液杆
专利号：ZL202022232449.4
申请日：20201009
发明人：王静
法律状态：授权
公开号：CN213642536U
授权公告日：2021-07-09
交易方式：转让; 许可
【摘要】：
本实用新型公开了活动性的输液杆，包括杆体，杆体中下部设置有用于卡接物体对象的第一卡扣，第一卡扣远离所述杆体一侧设置有第一卡口，所述第一卡扣的材料为弹性材料，所述第一卡扣上设置有第一固定件，所述第一固定件为绳体或粘扣带;所述杆体顶端设置有挂架，所述挂架包括横杆，部分所述横杆一端设置有用于放置药瓶的第三卡扣，所述第三卡扣的材料为弹性材料，所述第三卡扣远离杆体一侧设置有第三卡口，所述第三卡扣连接有第二固定件，其中，所述第二固定件为网套或网兜。本实用新型公开的活动性的输液杆通过第一卡扣能够将活动性的输液杆灵活运用在任何地方，使其方便、快捷、省时省力，提高医护人员的工作效率，降低医护工作者的时间成本。
【技术领域】：
本实用新型涉及医疗器械技术领域，更具体地，涉及一种活动性的输液杆。
【实用新型内容】：
一种活动性的输液杆，包括杆体，所述杆体中下部设置有用于卡接物体对象的第一卡扣，所述第一卡扣远离所述杆体一侧设置有第一卡口，所述第一卡扣的材料为弹性材料，所述第一卡扣上设置有第一固定件，所述第一固定件为绳体或粘扣带;所述杆体顶端设置有挂架，所述挂架包括横杆，部分所述横杆一端设置有用于放置药瓶的第三卡扣，所述第三卡扣的材料为弹性材料，所述第三卡扣远离杆体一侧设置有第三卡口，所述第三卡扣连接有第二固定件，其中，所述第二固定件为网套或网兜。
优选的，所述第一卡扣位于所述杆体的底部。
优选的，所述第一卡扣上设置有第二卡扣，所述第二卡扣上设置有与所述第一卡口相对应的第二卡口，所述第二卡扣的材料为弹性材料。
优选的，两个所述横杆一端分别设置有第三卡扣。
优选的，所述杆体上套设有沿所述第一方向X或所述第二方向Y可调节的限位块，所述限位块一侧连接有输液托盘，所述限位块另一侧设置有调节旋钮。
优选的，所述限位块与所述输液托盘相铰接。
优选的，所述杆体的中下部套设有保护层。
优选的，所述保护层的中上部设置有杯架和毛毡层，所述杯架位于所述毛毡层的上方。
与现有技术相比，本实用新型提供的，至少实现了如下的有益效果：
本实用新型公开的活动性的输液杆通过第一卡扣能够将活动性的输液杆灵活运用在任何地方，使其方便、快捷、省时省力，提高医护人员的工作效率，降低医护工作者的时间成本;第三卡扣不仅能使医护人员操作时更加方便快捷，而且提升医护人员的工作效率，同时节约时间，进一步降低时间成本;通过第二固定件能够减少临床瓶套的消毒环节，降低院感交叉感染风险;通过输液托盘不仅能够便于医护人员在做治疗时放置治疗盘，而且还可以粘贴警示语，提示医护人员时刻执行核对制度，避免发生医疗差错。

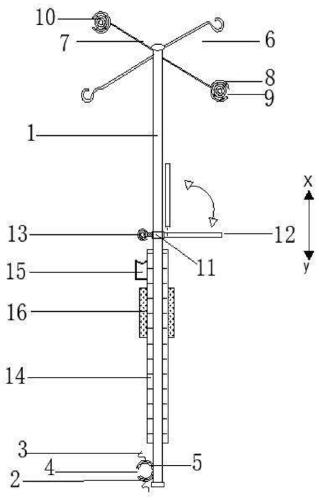

【附图】：
