【实用新型】具有口罩功能的防护面罩
专利号：ZL202022799322.0
申请日：20201127
发明人：张玲俐
法律状态：授权
公开号：CN213819967U
授权公告日：2021-07-30
交易方式：转让; 许可
【摘要】：
本申请公开了一种具有口罩功能的防护面罩，包括：面罩，面罩竖直放置，面罩靠近面部的竖直侧面的竖直设置有棉条，棉条与面罩卡扣连接，面罩的内部设置有存放仓，存放仓与面罩螺栓连接，存放仓的内部设置有口罩，口罩与存放仓抵压连接，存放仓内侧相互靠近的侧面上沿其宽度方向设置有压板，压板与存放仓螺栓连接并抵压口罩。通过棉条的设置便于为佩戴面罩时提供缓冲装置，进而通过棉条减缓面罩挤压，防止医护人面部机械损伤，通过存放仓的设置便于为口罩的安装提供空间，以便根据需要快速拆装口罩进行更换，口罩的设置便于为提供过滤功能，进而对进入面罩的气体进行过滤，以便为医护人员提供安全气体氛围。
【技术领域】：
本实用新型涉及面罩相关技术领域，更具体地，涉及一种具有口罩功能的防护面罩。
【实用新型内容】：

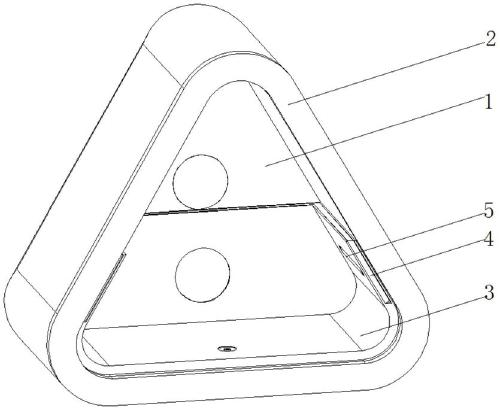

本实用新型提供了一种具有口罩功能的防护面罩，包括：面罩，所述面罩竖直放置，所述面罩靠近面部的竖直侧面的竖直设置有棉条，所述棉条与面罩卡扣连接，所述面罩的内部设置有存放仓，所述存放仓与面罩螺栓连接，所述存放仓的内部设置有口罩，所述口罩与存放仓抵压连接，所述存放仓内侧相互靠近的侧面上沿其宽度方向设置有压板，所述压板与存放仓螺栓连接并抵压口罩。

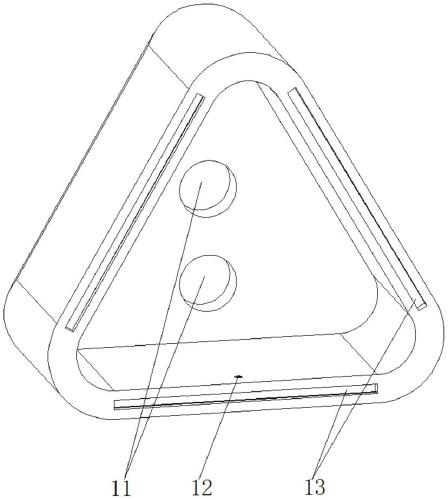

所述面罩远离的面部的竖直侧面的中部垂直开设有两个通孔，所述两个通孔位于同一竖直线上，所述位于下方的通孔内安装有进气单向阀，所述另一通孔内安装有出气单向阀。
所述面罩靠近面部的侧面边缘均沿其长度方向开设有卡槽，所述面罩内部水平侧面的竖直开设有螺纹槽。

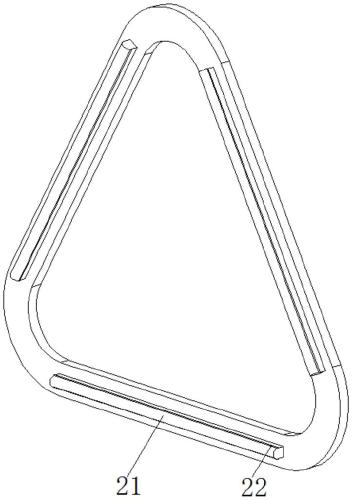

所述棉条与面罩相匹配，所述棉条靠近面罩的侧面的边缘均沿其长度方向固定连接有卡板，所述卡板的侧面沿其长度方向固定连接有卡柱。

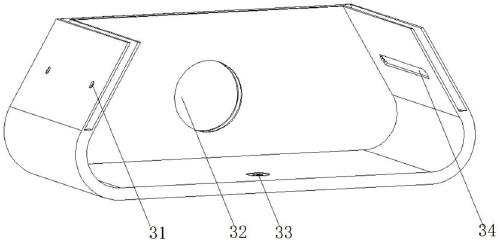

所述存放仓的上水平侧面和靠近面部的侧面均为敞口结构，所述存放仓内部远离面部的竖直侧面的正对进气单向阀垂直开设有穿孔，所述存放仓内部水平侧面正对螺纹槽竖直开设有螺纹沉孔。
所述存放仓内部相互靠近的侧面沿其宽度方向均开设有安装孔，所述安装孔的两端面的中部开设有第一半螺纹槽，所述存放仓外部相互远离的侧面正对第一半螺纹槽开设有螺纹孔。

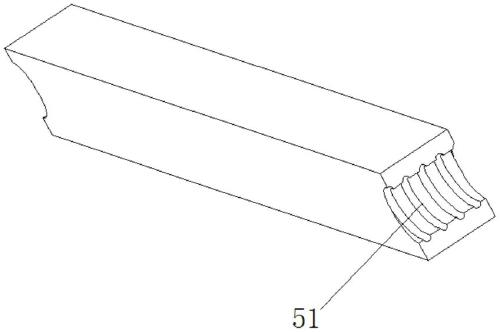

所述压板安装在安装孔内，所述压板的两端面的中部开设有第二半螺纹槽。
与现有技术相比，本实用新型提供的具有口罩功能的防护面罩，至少实现了如下的有益效果：
本申请改变以往面罩的佩戴缺陷，防止造成皮肤机械性损伤，通过棉条的设置便于为佩戴面罩时提供缓冲装置，进而通过棉条减缓面罩的挤压，防止医护人面部机械损伤，通过存放仓的设置便于为口罩的安装提供空间，以便根据需要快速拆装口罩进行更换，口罩的设置便于为本实用新型的提供过滤功能，进而对进入面罩的气体进行过滤，以便为医护人员提供安全气体氛围。
【附图】：
