授权专利
【实用新型】口咽通气道
专利号：ZL202022760779.0
申请日：20201125
发明人：陈瑜
法律状态：授权
公开号：CN213760050U
授权公告日：2021-07-23
交易方式：转让; 许可
【摘要】：
本申请公开了一种口咽通气道，包括：通气道，通气道插接安装在患者口腔内，通气道前端设置有橡胶环，橡胶环套置在通气道，通气道内部位于患者牙齿位置设置有牙垫气管组件，牙垫气管组件插接安装在通气道内，牙垫气管组件的弧形侧面外侧对称设置有绑带，绑带与牙垫气管组件卡扣连接。通过设置便于改变现存通气道的固定方式，使通气道更加稳定的安装，不会对患者造成机械性损伤，通过橡胶环的设置便于利用自身弹性为通气道提供保护装置，防止因患者咬合导致通气道损坏，影响通气道使用，通过绑带的设置便于将本实用新型稳定的安装患者头部，防止造成患者机械性损伤，且通过魔术贴的设置便于根据不同病患调节，进而使本实用新型适用于不同患者。
【技术领域】：
本实用新型涉及医疗辅助器械相关技术领域，更具体地，涉及一种口咽通气道。
【实用新型内容】：

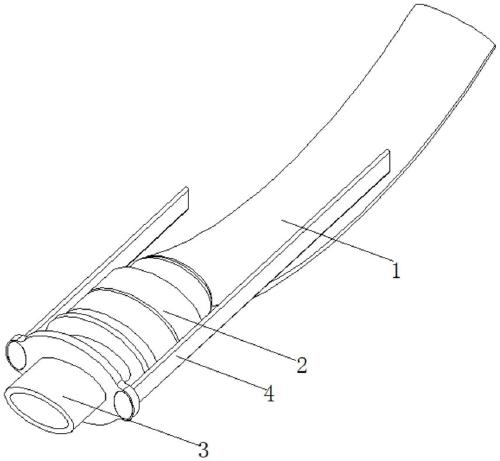

本实用新型提供了一种口咽通气道，包括：通气道，所述通气道插接安装在患者口腔内，所述通气道的前端设置有橡胶环，所述橡胶环套置在通气道，所述通气道的内部位于患者牙齿位置设置有牙垫气管组件，所述牙垫气管组件插接安装在通气道内，所述牙垫气管组件的弧形侧面外侧对称设置有绑带，所述绑带与牙垫气管组件卡扣连接。
进一步的，所述橡胶环的外弧形侧面的正对牙齿的位置处切割有凹槽，所述橡胶环与通气道挤压紧固连接。

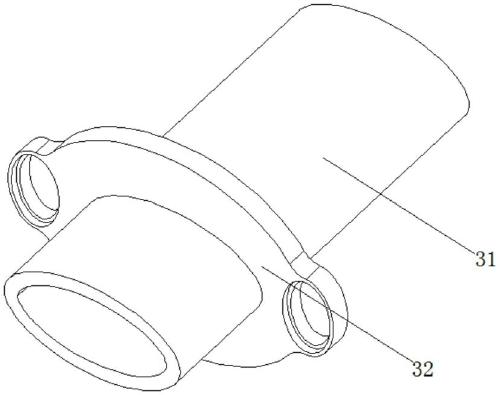

进一步的，所述牙垫气管组件包括牙垫气管本体，所述牙垫气管本体插入通气道内且挤压连接，所述牙垫气管本体一端凸出通气道。
进一步的，所述牙垫气管本体的弧形侧面竖直固定连接有固定板，所述固定板位于通气道的前侧。
进一步的，所述固定板为椭圆结构，所述固定板的弧形侧面在长轴的两端均竖直固定连接有耳环，所述耳环远离通气道的侧面切割有卡槽。

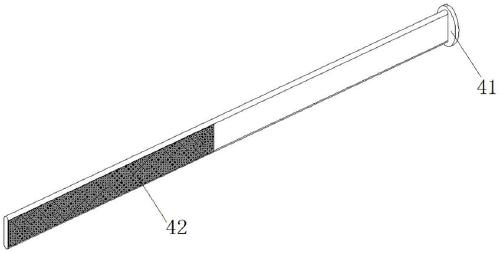

进一步的，所述绑带的靠近固定板的一端竖直固定连接有魔术贴，所述绑带的竖直侧面远离固定板的一端固定连接有魔术贴。
与现有技术相比，本实用新型提供的口咽通气道，至少实现了如下的有益效果：
本申请通过设置便于改变现存的通气道的固定方式，使通气道更加稳定的安装，且不会对患者造成机械性损伤，通过橡胶环的设置便于利用自身的弹性为通气道提供保护装置，防止因患者的咬合导致通气道损坏，影响通气道的使用，通过绑带的设置便于将本实用新型稳定的安装患者的头部，且防止造成患者的机械性损伤，且通过魔术贴的设置便于根据不同病患调节，进而使本实用新型适用于不同患者。
【附图】：
