授权专利
【实用新型】密闭式防污染注射器
专利号：ZL202021879555.5
申请日：20200901
发明人：刘光淼
法律状态：授权
公开号：CN213346846U
授权公告日：2021-06-04
交易方式：转让; 许可
【摘要】：
本实用新型提供了一种密闭式防污染注射器，涉及医疗耗材技术领域，主要目的是解决现有技术中存在的注射器推杆在使用时易污染的技术问题。该密闭式防污染注射器包括针筒和推杆，所述推杆的一端插入所述针筒内并能沿所述针筒的轴线方向移动，所述推杆的端部设置有密封件，所述密封件的外周侧能与所述针筒的内侧壁贴合连接并沿所述针筒的内侧壁移动;所述推杆外周侧还设置有分隔膜，所述分隔膜的一端与所述推杆远离所述密封件的一侧固定连接，另一端与所述针筒固定连接从而将所述推杆与外界环境隔开。通过分隔膜的隔离，推杆能够不与外界环境直接接触，从而保证推杆于针筒接触的区域为无菌环境，不会被外界环境污染。
【技术领域】：
本实用新型涉及医疗耗材技术领域，尤其是涉及一种密闭式防污染注射器。
【实用新型内容】：
本实用新型的目的在于提供密闭式防污染注射器，以解决现有技术中存在的注射器推杆在使用时易污染的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：
本实用新型提供的密闭式防污染注射器，包括针筒和推杆，所述推杆的一端插入所述针筒内并能沿所述针筒的轴线方向移动，所述推杆的端部设置有密封件，所述密封件的外周侧能与所述针筒的内侧壁贴合连接并沿所述针筒的内侧壁移动;所述推杆外周侧还设置有分隔膜，所述分隔膜的一端与所述推杆远离所述密封件的一侧固定连接，另一端与所述针筒固定连接从而将所述推杆与外界环境隔开。
在分隔膜的作用下，无论是抽吸药液还是进行注射操作，使用者都不会直接触碰推杆的侧壁;同时，推杆的侧壁也不会直接接触外界环境，因此能够有效保护注射器的无菌状态，避免因推杆暴露导致的感染问题，尤其是院内感染。同时，分隔膜的存在也不会影响医护人员的正常注射操作。
在上述技术方案的基础上，本实用新型还可以做如下改进。
作为本实用新型的进一步改进，所述分隔膜为风琴褶状结构，当所述推杆沿所述针筒的轴线方向移动时，所述分隔膜分别处于收缩和舒张状态。
作为本实用新型的进一步改进，所述针筒靠近所述推杆一侧向外延伸形成作用板，所述分隔膜固定设置在所述作用板上。
作为本实用新型的进一步改进，该注射器还包括针头组件，所述针头组件可移除的安装在所述针筒上。
作为本实用新型的进一步改进，所述针头组件包括针座、针头和能与所述针座转动连接的罩帽，当所述罩帽相对于所述针座转动时，所述罩帽能盖设在所述针头上。
在罩帽的作用下，医护人员能够方便的将针头组件从针筒上移除，避免被刺伤，能够有效降低针刺发生率，减少医务人员感染。
作为本实用新型的进一步改进，所述罩帽靠近所述针座一侧还设置有凹槽，所述针座与所述凹槽相对处设置有相对于其表面凸起的卡扣，当所述凹槽与所述卡扣相对设置时，所述罩帽与所述针座固定连接。
通过凹槽和卡扣的相互作用，能够有效避免罩帽在受力时随意转动，进一步遮挡针尖部位，避免被刺伤。
作为本实用新型的进一步改进，所述罩帽的两侧朝向外侧延伸形成一握持构件。
操作人员可以通过该握持构件方便的将针头组件移除。
作为本实用新型的进一步改进，所述握持构件的外表面设置有防滑条。
作为本实用新型的进一步改进，所述罩帽能相对于所述针座转动180度。
作为本实用新型的进一步改进，所述针筒的周侧设置有刻度。
相比于现有技术，本实用新型提供的密闭式防污染注射器包括针头组件、针筒、推杆和分隔膜，其中分隔膜能够有效保护推杆的无菌状态，使其与外界环境隔绝，同时不影响人员操作，能够减少因操作不当导致的注射器推杆污染问题以及因注射器长时间暴露或者接触污染物导致的污染问题，降低院内感染率;另外，针头组件中的罩帽对降低针刺伤发生率和减少医务人员感染起到了良好的作用。该注射器整体结构简单，便于操作。

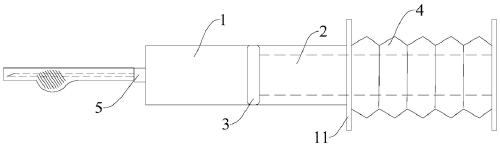

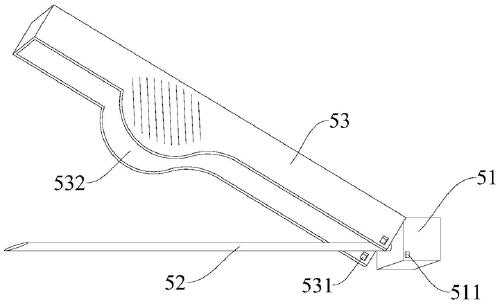

【附图】：
