【实用新型】上半身假人模型
专利号：ZL202120339239.7
申请日：20210204
发明人：刘宝芝; 詹翠鑫
法律状态：授权
公开号：CN214098888U
授权公告日：2021-08-31
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种上半身假人模型，涉及医用设备技术领域，以在一定程度上优化假人模型的结构，提高对医护人员的培训和测试准确度。本实用新型提供的上半身假人模型，包括假人主体以及心脏组件;假人主体内形成有第一容纳腔以及容纳槽道，心脏组件包括心脏主体、液囊以及连通管;液囊设置在心脏主体内，且液囊内承装有有色溶液，液囊上形成有进液口和出液口，连通管的一端与出液口相连接，另一端与进液口相连接, 以使有色溶液能够由出液口流入连通管，并由进液口回流至液囊内;心脏主体设置于第一容纳腔内，连通管设置于容纳槽道内，且部分连通管穿出假人主体，并暴露于假人主体的外部。
【技术领域】：
本实用新型涉及医用设备技术领域，尤其是涉及一种上半身假人模型。
【实用新型内容】：
本实用新型的目的在于提供一种上半身假人模型，以在一定程度上优化假人模型的结构，提高对医护人员的培训和测试准确度。
本实用新型提供的一种上半身假人模型，包括假人主体以及心脏组件;所述假人主体内形成有第一容纳腔以及容纳槽道，所述心脏组件包括心脏主体、液囊以及连通管;所述液囊设置在所述心脏主体内，且所述液囊内承装有有色溶液，所述液囊上形成有进液口和出液口，所述连通管的一端与所述出液口相连接，另一端与所述进液口相连接,以使所述有色溶液能够由所述出液口流入所述连通管，并由所述进液口回流至所述液囊内;所述心脏主体设置于所述第一容纳腔内，所述连通管设置于所述容纳槽道内，且部分所述连通管穿出所述假人主体，并暴露于所述假人主体的外部。
其中，所述出液口处设有第一止挡件，所述进液口处设有第二止挡件，所述第一止挡件的一端与所述连通管的内壁转动连接，且另一端仅能够向远离所述液囊的方向移动，以使所述有色溶液仅能由所述出液口流出所述液囊;所述第二止挡件的一端与所述连通管的内壁转动连接，且另一端仅能够将接近所述液囊的方向移动，以使所述有色溶液仅能够所述进液口进入所述液囊。
具体地，所述假人主体包括胸前模型和背部模型，所述胸前模型的一侧与所述背部模型的一侧转动连接，且所述胸前模型能够相对所述背部模型翻转;所述胸前模型朝向所述背部模型的一侧和所述背部模型朝向所述胸前模型的一侧共同组成所述第一容纳腔和所述容纳槽道。
进一步地，所述背部模型为硬质材料制成，所述胸前模型为弹性塑胶材料制成。
其中，本实用新型提供的上半身假人模型，还包括心电组件，所述心电组件包括贴片、接触件以及指示灯;所述贴片与所述接触件一一对应设置，所述接触件设置于所述假人主体内，所述接触件与所述指示灯一一对应设置，且所述接触件与所述指示灯线路连接，所述指示灯设置于所述假人主体外部;当所述贴片贴附于所述假人主体的外表面对应的所述接触件处时，所述接触件能够接通所述指示灯，以使所述指示灯亮起。
具体地，所述假人主体内设有第二容纳腔，所述接触件设置于所述第二容纳腔内，且所述接触件与所述第二容纳腔一一对应设置;当所述贴片贴附于所述假人主体的外表面对应的所述接触件处时，所述接触件能够相对所述第二容纳腔向靠近所述贴片的方向移动，以使所述指示灯亮起。
进一步地，所述接触件包括按钮和基座，所述基座为铁磁件，所述贴片为磁吸件;当所述贴片贴附于所述假人主体的外表面对应的所述接触件时，所述基座能够被所述贴片吸附，以按压所述按钮，使所述指示灯亮起。
更进一步地，所述接触件包括第一接触件、第二接触件、第三接触件、第四接触件以及第五接触件;所述第一接触件位于所述假人主体胸骨右缘锁骨中线第一肋间;所述第二接触件位于所述假人主体胸骨左缘锁骨中线第一肋间;所述第三接触件位于所述假人主体右锁骨中线平剑突水平处;所述第四接触件位于所述假人主体左锁骨中线平剑突水平处;所述第五接触件位于所述假人主体胸骨左缘第四肋间。
其中，所述心脏主体为硅胶材料制成。
具体地，所述假人主体还包括头部、颈部以及上肢。
相对于现有技术，本实用新型提供的上半身假人模型具有以下优势：
本实用新型提供的上半身假人模型，包括假人主体以及心脏组件;假人主体内形成有第一容纳腔以及容纳槽道，心脏组件包括心脏主体、液囊以及连通管;液囊设置在心脏主体内，且液囊内承装有有色溶液，液囊上形成有进液口和出液口，连通管的一端与出液口相连接，另一端与进液口相连接,以使有色溶液能够由出液口流入连通管，并由进液口回流至液囊内;心脏主体设置于第一容纳腔内，连通管设置于容纳槽道内，且部分连通管穿出假人主体，并暴露于假人主体的外部。
由此分析可知，通过在假人主体内形成的第一容纳腔以及容纳槽道，能够容纳心脏组件的心脏本体和连通管，通过在心脏本体内设置的液囊，并将液囊内填充有色溶液，当医护人员按压假人主体对应心脏组件的位置时，心脏主体能够被压缩，从而使心脏主体内的液囊被压缩，进而使液囊内的有色溶液由出液口进入连通管内。
由于本申请中连通管的部分穿出假人主体，暴露于假人主体的外部，因此，随着医护人员的按压，有色溶液能够由出液口端向进液口端流动，通过观察暴露于假人主体外的连通管内是否存在有色溶液能够得知医护人员的操作以及按压位置是否准确，从而提高对医护人员进行测试的准确度。

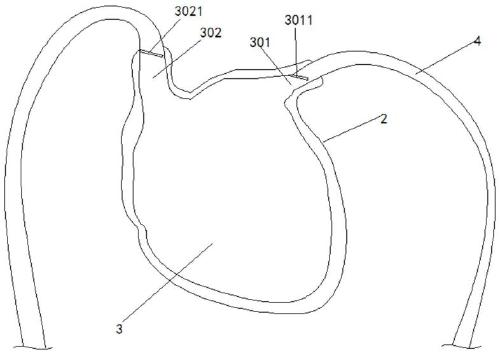

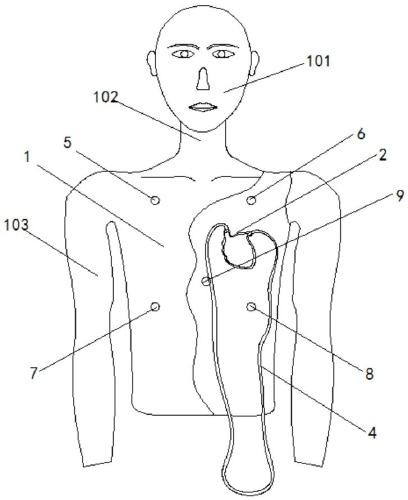

【附图】：
