【实用新型】心电监护仪的电路线收纳装置
专利号：ZL202023064603.8
申请日：20201218
发明人：白凤羽
法律状态：授权
公开号：CN214284942U
授权公告日：2021-09-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了心电监护仪的电路线收纳装置，第二盒体上设置有至少一个第二卡槽;第一盒体靠近第二盒体一侧设置有第一伸缩件，第一伸缩件上设置有至少一个第一固定区;第二盒体远离第一伸缩件一侧设置有第二伸缩件，第二伸缩件上设置有至少一个第二固定区;第一盒体上扣合有第一盒盖，第二盒体上扣合有第二盒盖;第一盒体远离第一盒盖一侧设置有第一磁性件，第二盒体远离第二盒盖一侧设置有与第一磁性件相适配的第二磁性件，第二磁性件沿第二方向与第一磁性件相吸合。本实用新型能够有效避免各条线路出现交叉打结、缠绕现象，当再次使用时无需花费过多的时间重新整理线路，有效节约时间，进而提升医护人员的工作效率，延长各条线路的使用寿命。
【技术领域】：
本实用新型涉及医疗器械技术领域，更具体地，涉及一种心电监护仪的电路线收纳装置。
【实用新型内容】：
一种心电监护仪的电路线收纳装置，包括用于穿过线路的第一盒体，所述第一盒体上设置有至少一个用于卡接所述线路的第一卡槽，所述第一卡槽沿第一方向排列沿第二方向延伸;
第二盒体，所述第二盒体上设置有至少一个用于卡接所述线路的第二卡槽，所述第二卡槽沿第一方向排列沿第二方向延伸;
所述第一盒体靠近所述第二盒体一侧设置有第一伸缩件，所述第一伸缩件上设置有至少一个用于穿过线路的第一固定区，所述第一固定区沿第一方向排列沿第二方向延伸;
所述第二盒体远离所述第一伸缩件一侧设置有第二伸缩件，所述第二伸缩件上设置有至少一个用于穿过线路的第二固定区，所述第二固定区沿第一方向排列沿第二方向延伸;
所述第一盒体上扣合有第一盒盖，所述第二盒体上扣合有第二盒盖;
所述第一盒体远离所述第一盒盖一侧设置有第一磁性件，所述第二盒体远离第二盒盖一侧设置有与所述第一磁性件相适配的第二磁性件，所述第二磁性件沿第二方向与所述第一磁性件相吸合。
优选地，所述第一盒体和所述第二盒体上分别设置有至少一个散热孔，所述散热孔沿第一方向和第二方向排列。
优选地，所述第一盒体还包括第一缓冲层，所述第一缓冲层围绕所述线路设置，所述第二盒体还包括第二缓冲层，所述第二缓冲层围绕所述线路设置。
优选地，所述第一伸缩件和所述第二伸缩件的材质分别为弹性面料。
优选地，所述第一伸缩件和所述第二伸缩件分别包括沿所述第二方向伸缩的第一伸缩体和第二伸缩体，所述第一伸缩体和第二伸缩体之间为可拆卸式连接，所述第一固定区和所述第二固定区均位于所述第一伸缩体。
优选地，所述第一磁性件和所述第二磁性件均为钕磁铁或磁贴片。
与现有技术相比，本实用新型提供的心电监护仪的电路线收纳装置，至少实现了如下的有益效果：
该电路线收纳装置不仅能够有效避免各条线路出现交叉打结、缠绕现象，而且当再次使用时无需花费过多的时间重新整理线路，有效节约时间，进而提升医护人员的工作效率，同时延长各条线路的使用寿命;通过散热孔不仅便于减轻第一盒体和第二盒体的重量，而且能够有效保持第一盒体和所述第二盒体内空气流通;通过第一缓冲层和第二缓冲层能够避免线路被磨损，有效延长线路的使用寿命。

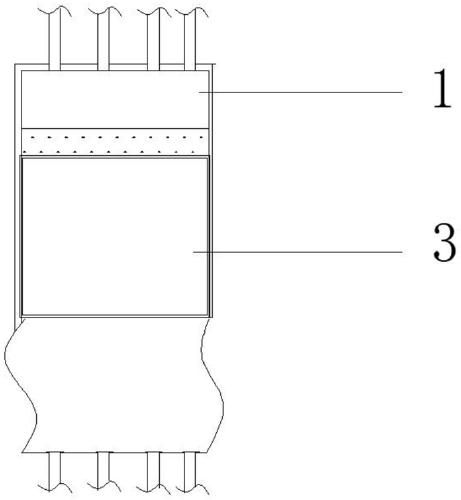

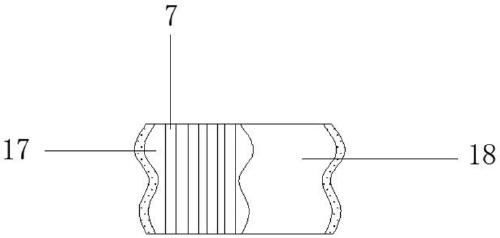

【附图】：
