【实用新型】一种便于人脸调节的识别型体重秤
专利号：ZL202021957884.7
申请日：20200909
发明人：李丽华
法律状态：授权
公开号：CN213148050U
授权公告日：2021-05-07
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种便于人脸调节的识别型体重秤，包括体重称底座，所述体重称底座顶端边侧位置处安装有承重板，所述体重称底座顶端位于承重板一侧位置处固定连接有空心杆，所述空心杆顶端滑动连接有支撑杆，所述支撑杆顶端固定连接有安装板，所述安装板顶端两侧位置处均开设有滑槽，两个所述滑槽内壁均固定连接有导向杆，本实用新型结构科学合理，使用安全方便，设置有导向杆、滑块、转轴、滚轴和电伸缩杆，通过导向杆和滑块配合，便于对固定板进行那个横向移动，并通过滚轴，使得电伸缩杆带动固定板进行纵向移动，同时通过转轴，从而使得固定板发生角度改变，以此通过固定板的高度不断调节，以此方便摄像头对不同测量人的脸部进行记录。
【技术领域】：
本实用新型涉及体重秤设备技术领域，具体为一种便于人脸调节的识别型体重秤。
【实用新型内容】：

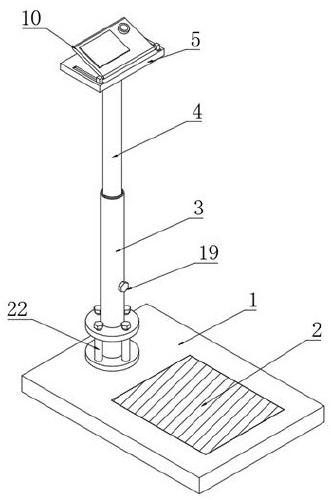

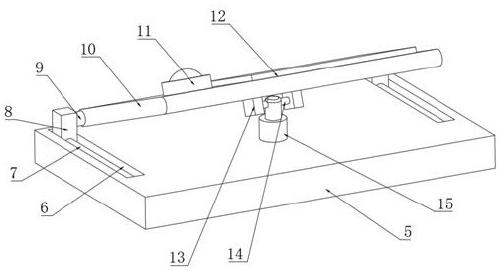

本实用新型提供如下技术方案：一种便于人脸调节的识别型体重秤，包括体重称底座，所述体重称底座顶端边侧位置处安装有承重板，所述体重称底座顶端位于承重板一侧位置处固定连接有空心杆，所述空心杆顶端滑动连接有支撑杆，所述支撑杆顶端固定连接有安装板，所述安装板顶端两侧位置处均开设有滑槽，两个所述滑槽内壁均固定连接有导向杆，所述导向杆外端滑动连接有滑块，所述滑块一端转动连接有转轴，所述转轴外端转动连接有固定板，所述固定板顶端一侧位置处安装有摄像头，所述固定板顶端位于摄像头一侧位置处安装有显示屏，所述固定板底端对称固定连接有固定块，两个所述固定块内侧位置处转动连接有滚轴，所述滚轴外端转动连接有电伸缩杆，所述电伸缩杆、摄像头和显示屏输入端均与内部控制器信号输出端电性连接;

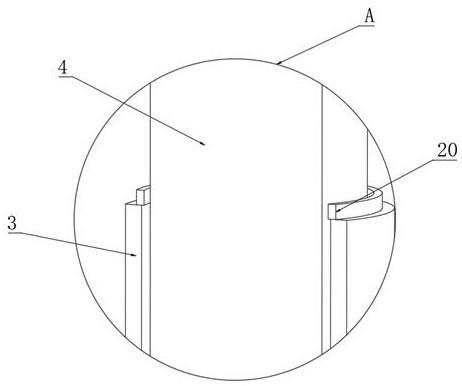

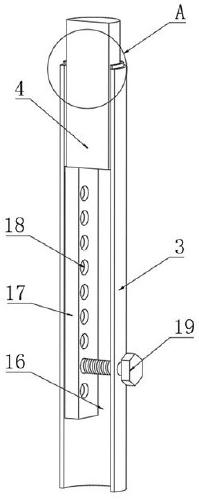

所述空心杆顶端开设有滑动槽，所述滑动槽内壁滑动连接有滑动板，所述滑动板一端等距开设有螺纹槽，所述螺纹槽内壁螺纹连接有紧固螺栓，所述空心杆顶端位于支撑杆外端一侧位置处固定连接有限位板。
优选的，所述体重称底座内壁与承重板外端紧密贴合，且承重板顶端开设有防滑纹。
优选的，所述安装板顶端开设有安装槽，所述电伸缩杆底端嵌入安装在安装槽内。
优选的，所述紧固螺栓一端贯穿空心杆外端，且紧固螺栓一端与空心杆外端螺纹连接。

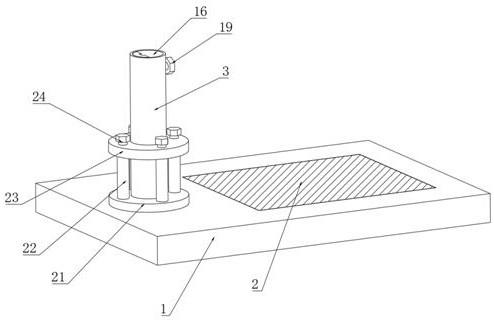

优选的，所述体重称底座顶端位于空心杆外端底部位置处镶嵌有下固定板，所述下固定板底端等距固定连接有固定杆，所述固定杆顶端固定连接有上固定板，所述上固定板顶端等距固定连接有螺栓。
优选的，所述上固定板顶端等距开设有螺纹卡槽，所述螺栓与螺纹卡槽螺纹连接。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：
1、设置有导向杆、滑块、转轴、滚轴和电伸缩杆，通过导向杆和滑块配合，便于对固定板进行那个横向移动，并通过滚轴，使得电伸缩杆带动固定板进行纵向移动，同时通过转轴，从而使得固定板发生角度改变，以此通过固定板的高度不断调节，以此方便摄像头对不同测量人的脸部进行记录。
2、设置有滑动板、螺纹槽、紧固螺栓和限位板，通过滑动板，便于对支撑杆进行高度调节，并通过螺纹槽，使得在调节完支撑杆的高度之后，便于用紧固螺栓将对支撑杆进行固定，以此便于支撑杆根据不同身高的人进行调节，进而便于测量人能够方便的观察自己的体重数值，同时通过限位板，便于对支撑板进行限位，避免支撑杆从空心杆内部滑出。
3、设置有下固定板、固定杆、上固定板和螺栓，通过固定杆，便于对上固定板和下固定板起到支撑的作用，并通过螺栓，便于对上固定板和下固定板进行固定，从而使得上固定板和下固定板对空心杆外端底部位置处进行加固，避免在进行在实际测量过程中，空心杆出现晃动，对测量结果造成影响。
【附图】：
