授权专利
【实用新型】一种采血管摇均器
专利号：ZL202021970825.3
申请日：20200910
发明人：贾美烁
法律状态：授权
公开号：CN213434174U
授权公告日：2021-06-15
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种采血管摇均器，涉及到采血管领域，包括采血管外壳，采血管外壳的上方设有可开合的封盖，采血管外壳的内部设置有内部储血管，内部储血管的上端与采血管外壳的上端之间通过螺纹配合连接，内部储血管的上端与封盖之间并通过螺纹配合连接并密封，采血管外壳的内层中设有真空腔，内部储血管的内部设有搅板，搅板的中部通过螺纹配合连接有螺纹杆，螺纹杆的上端活动穿过封盖的上表面，搅板的表面设有多组供内部储血管内部存储的血液通过的通过孔，转动螺纹杆时可带动搅板在储血管的内部上下升降，使得内部储血管中的血液上下来回搅拌均匀，有效将血液均匀混合。
【技术领域】：
本实用新型涉及采血管领域，特别涉及一种采血管摇均器。
【实用新型内容】：
本实用新型提供如下技术方案：一种采血管摇均器，包括采血管外壳，所述采血管外壳的上方设有可开合的封盖，所述采血管外壳的内部设置有内部储血管，所述内部储血管的上端与采血管外壳的上端之间通过螺纹配合连接，所述内部储血管的上端与封盖之间并通过螺纹配合连接并密封，所述采血管外壳的内层中设有真空腔，所述内部储血管的内部设有搅板，所述搅板的中部通过螺纹配合连接有螺纹杆，所述螺纹杆的上端活动穿过封盖的上表面，所述搅板的表面设有多组供内部储血管内部存储的血液通过的通过孔。
优选的，所述螺纹杆的上端外圈处通过螺纹配合连接有限制在封盖下方的限位环，所述螺纹杆的上端端部固定设置有限位板，所述限位板的表面固定焊接有转动环。
优选的，所述螺纹杆的长度大于内部储血管的长度，且螺纹杆的底部延伸至内部储血管的底部，所述内部储血管的内部设有导向杆，所述导向杆的上端固定焊接在封盖的底部，导向杆的长度等于内部储血管的长度，导向杆活动穿过搅板的上下表面，导向杆的底部与螺纹杆的底部相平齐。
优选的，所述搅板的外圈处设置有密封圈，所述密封圈密封在内部储血管的内壁与搅板之间，所述密封圈的外圈处设有多组卡槽，所述卡槽中活动卡合有卡块，所述卡块固定设置在密封圈的内圈处。
优选的，所述密封圈的外圈处一体设置有与内部储血管内壁之间活动贴合的贴合边。
优选的，所述密封圈的上下表面均固定设置有辅助贴边，所述辅助贴边呈漏斗状，辅助贴边的端部活动贴合并密封在内部储血管的内壁上。
优选的，所述采血管外壳的底部固定设有支撑在内部储血管底部并可弹性变形的气垫。
本实用新型的技术效果和优点：
1、本实用新型的一种采血管摇均器，包括采血管外壳，采血管外壳的上方设有可开合的封盖，采血管外壳的内部设置有内部储血管，内部储血管的上端与采血管外壳的上端之间通过螺纹配合连接，内部储血管的上端与封盖之间并通过螺纹配合连接并密封，采血管外壳的内层中设有真空腔，内部储血管的内部设有搅板，搅板的中部通过螺纹配合连接有螺纹杆，螺纹杆的上端活动穿过封盖的上表面，搅板的表面设有多组供内部储血管内部存储的血液通过的通过孔，转动螺纹杆时可带动搅板在储血管的内部上下升降，使得内部储血管中的血液上下来回搅拌均匀，有效将血液均匀混合;
2、本实用新型的一种采血管摇均器，搅板的外圈处设置有密封圈，密封圈密封在内部储血管的内壁与搅板之间，密封圈的外圈处设有多组卡槽，卡槽中活动卡合有卡块，卡块固定设置在密封圈的内圈处，保证了搅板外圈的密封性，使得血液只通过其表面的通过孔混合，而不会位于搅板和内部储血管之间被挤坏。

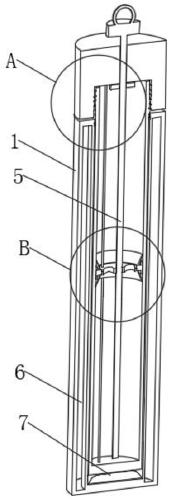

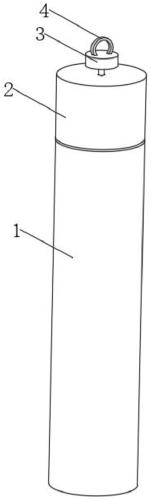

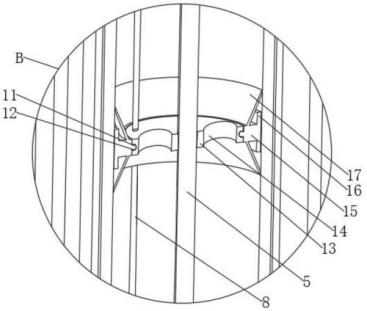

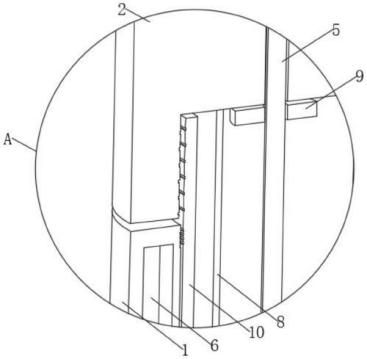

【附图】：
