授权专利
【实用新型】一种冲洗液中药代煎袋
专利号：ZL202120365575.9
申请日：20210208
发明人：黎金凤; 李敏; 闫昌葆
法律状态：授权
公开号：CN214911486U
授权公告日：2021-11-30
交易方式：转让; 许可
【摘要】：
一种冲洗液中药代煎袋，结构组成包括代煎袋主体、出液口、出液管、过滤层、吸附层和抗氧化层结构;代煎袋主体为多面密封结构，内部为一整体空腔;一面与出液口相连;出液口与出液管通过高弹性环形锁扣连接;出液口与出液管处密封由环形锁扣压紧密封圈完成;所述出液口末端呈相对近代煎袋主体方向“圆锥形”，圆锥面呈一定倾斜角度;所述出液管与出液口连接末端为“倒圆锥形”漏斗，圆锥面呈一定倾斜角度。本实用新型解决了中药封闭负压吸引的冲洗治疗中缺少合适的包装工具及药渣沉积和易氧化变质的问题，具有操作方便、延长中药贮存有效期和自动过滤药渣的功能。
【技术领域】：
本实用新型涉及一种冲洗液中药代煎袋，属于医疗技术领域。
【实用新型内容】：
本实用新型提供一种冲洗液中药代煎袋，结构组成包括代煎袋主体、出液口、出液管、过滤层、吸附层和抗氧化层结构;所述代煎袋主体为多面密封结构，内部为一整体空腔;一面与出液口相连;所述相连方式为粘接、熔融连接或一体成型;所述出液口与出液管通过高弹性环形锁扣连接;所述出液口与出液管处密封由所述环形锁扣压紧密封圈完成;所述出液口末端呈相对近代煎袋主体方向“圆锥形”，圆锥面呈一定倾斜角度;所述出液管与出液口连接末端为“倒圆锥形”漏斗，圆锥面呈一定倾斜角度并与出液口末端倾斜角度匹配。
所述多面密封结构远出液口方向一面在装中药前为敞开结构并在装中药后密封;所述密封方式包括粘接和熔融连接。

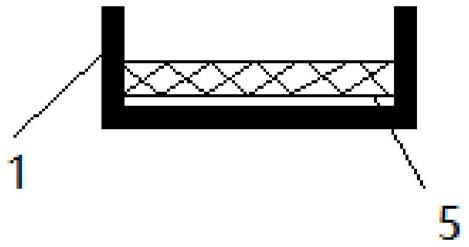

所述过滤层固定于代煎袋主体内部腔室内近出液口端;所述过滤层面积最大两面其中一面与近出液口端代煎袋主体内部腔室紧密固定;所述过滤层面积最大两面另一面置于远出液口端代煎袋主体内部腔室内;所述过滤层其余面与代煎袋主体内部腔室紧密固定;所述过滤层的固定方式包括压实、粘接和熔融连接;所述过滤层的固定方式两个连接面缝隙 所述过滤层结构组成包括单层、多层复合和网状。
所述网状过滤层结构空隙率20‑60%，空隙直径20‑50μm。
所述过滤层材料包括聚四氟乙烯、聚偏氟乙烯、聚丙烯和聚乙烯。
所述吸附层固定于代煎袋主体内部腔室内远出液口端;所述吸附层面积最大两面其中一面与远出液口端代煎袋主体内部腔室紧密固定;所述吸附层面积最大两面另一面置于近出液口端代煎袋主体内部腔室内;所述吸附层其余面与代煎袋主体内部腔室紧密固定;所述吸附层的固定方式包括压实、粘接和熔融连接;所述吸附层的固定方式两个连接面缝隙 所述吸附层结构组成包括单层、多层复合和网状。
所述网状吸附层结构空隙率50‑90%，空隙直径30‑100μm。
所述吸附层材料包括聚四氟乙烯、聚偏氟乙烯、聚丙烯和聚乙烯。
所述抗氧化层为长径10‑20mm，短径5‑10mm，厚度2‑5mm的片层结构;所述抗氧化层悬浮于所述代煎袋主体内部空腔内;所述抗氧化层为三维网状褐藻酸钠，空隙率50‑90%。

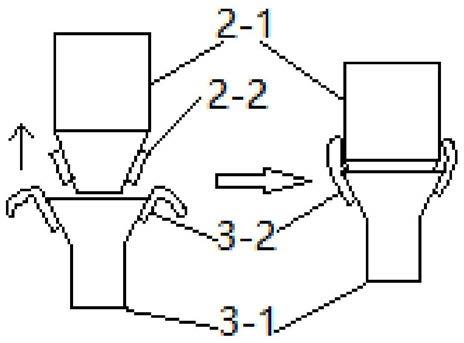

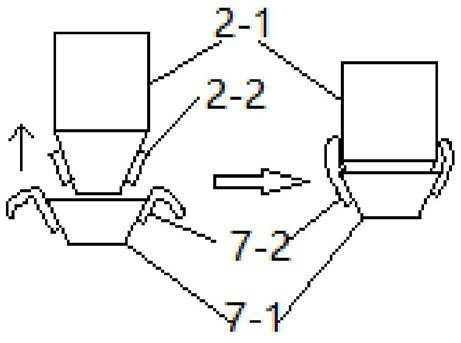

所述高弹性环形锁扣一端固定于所述出液管连接末端圆锥开口处，另一端通过自身弹性与出液管紧密固定;所述高弹性环形锁扣材料包括三元乙丙橡胶、氟橡胶、硅橡胶和乳胶。
所述密封圈固定于所述出液口末端圆锥面;所述高弹性环形锁扣与出液管固定时，所述密封圈材料与所述出液管紧密固定，完成出液管与出液口密封;所述密封圈材料包括三元乙丙橡胶、氟橡胶、硅橡胶和乳胶。
有益效果为：
本实用新型提供一种冲洗液中药代煎袋解决中药封闭负压吸引的冲洗治疗中缺少合适的包装工具及药渣沉积和易氧化变质的问题，具有操作方便、延长中药储存有效期和自动过滤药渣的功能。其中代煎袋主体与出液口组合解决了中药封闭负压吸引的冲洗治疗药液导出问题;出液口和出液管连接结构具有良好的密封性并方便操作插拔;吸附层和过滤层可以有效去除药液中药渣沉积，防止出液管路堵塞;抗氧化层可以有效捕捉储存药液中氧化性物质，减缓药液氧化，延长贮存有效期。

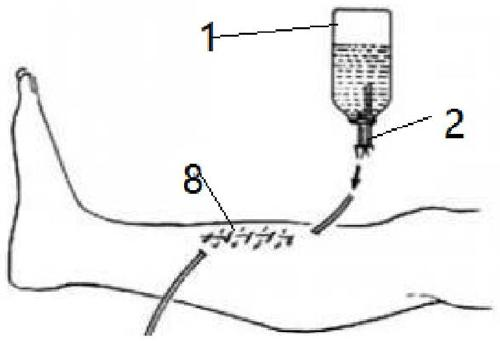

【附图】：
