授权专利
【实用新型】一种儿科用新型压舌板
专利号：ZL202022674920.5
申请日：20201118
发明人：徐丹
法律状态：授权
公开号：CN213940678U
授权公告日：2021-08-13
交易方式：转让; 许可
【摘要】：
本实用新型属于医疗技术领域，具体涉及一种儿科用新型压舌板，包括压舌板，所述压舌板一端设有调节板，所述调节板内设有与压舌板相匹配的调节槽，所述压舌板滑动连接在调节槽内，所述调节板上端设有与调节槽相连通且贯穿式的连接槽，位于连接槽内的所述压舌板端部设有固定连接的定位块，所述连接槽内设有可来回运动的滑块，所述滑块底部设有与定位块相匹配且滑动连接滑槽，所述连接槽一侧壁上设有均匀分布的齿槽，所述定位块上设有与齿槽相啮合的齿条，利用调节板、调节槽和压舌板的结合，使压舌板能够根据需要调整不同的长度，能够满足不同的患者需求。
【技术领域】：
本实用新型属于医疗技术领域，具体涉及一种儿科用新型压舌板。
【实用新型内容】：
一种儿科用新型压舌板，包括压舌板，其特征在于：所述压舌板一端设有调节板，所述调节板内设有与压舌板相匹配的调节槽，所述压舌板滑动连接在调节槽内，所述调节板上端设有与调节槽相连通且贯穿式的连接槽，位于连接槽内的所述压舌板端部设有固定连接的定位块，所述连接槽内设有可来回运动的滑块，所述滑块底部设有与定位块相匹配且滑动连接滑槽，所述连接槽一侧壁上设有均匀分布的齿槽，所述定位块上设有与齿槽相啮合的齿条。
优选的，所述定位块剖面呈T形。
优选的，所述滑块上端设有固定连接的调节杆，所述调节杆上端设有相铰接且可转动的小型照明灯。
进一步的，所述调节杆采用长度可伸缩的伸缩杆。
优选的，所述滑块的宽度小于连接槽的宽度。
优选的，所述压舌板为不锈钢板。
与现有技术相比，本实用新型的有益效果是：
利用调节板、调节槽和压舌板的结合，使压舌板能够根据需要调整不同的长度，能够满足不同的患者需求，同时定位块和滑块的滑动连接，结合齿槽和齿条的设计，利用滑块在定位块上的来回滑动，使齿槽和齿条相卡合，实现压舌板在调整距离，能够稳定的实现固定，保证了压舌板在使用时的稳定性，同时使压舌板的长度调节更加的方便快捷。

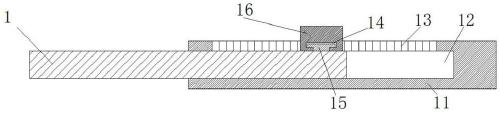

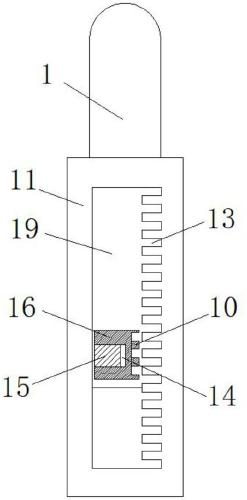

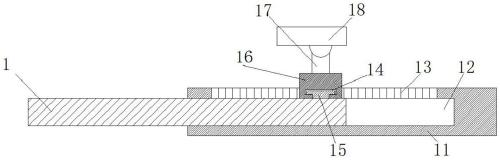

【附图】：
