授权专利
【实用新型】一种儿童雾化器面罩
专利号：ZL202022086308.6
申请日：20200922
发明人：李海静
法律状态：授权
公开号：CN213526920U
授权公告日：2021-06-25
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗器械技术领域，具体是一种儿童雾化器面罩，包括面罩主体，面罩主体的前表面靠近上段位置处嵌设有雾化罩，限位架的两侧靠近上端位置处固定安装有头部固定带，且限位架的两侧靠近下端位置处固定安装有颈部固定带，颈部固定带与头部固定带之间设置有连接带，颈部固定带、头部固定带以及连接带的中段位置处均安装有紧缩件。本实用新型结构简单、设计新颖，通过颈部固定带、头部固定带、连接带以及紧缩件可以更加牢固的与孩童面部贴合，有效的避免面罩主体掉落，无需专业人员看护即可自行进行雾化治疗，解放人力，提高雾化效率，此外，通过回流管、回流罩有效的避免唾液积留，提高患者的体验。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体是一种儿童雾化器面罩。
【实用新型内容】：

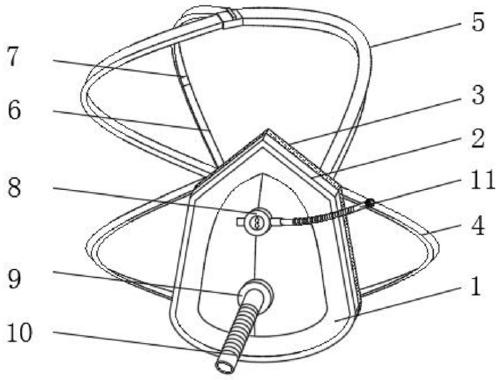

本实用新型提供如下技术方案：一种儿童雾化器面罩，包括面罩主体，限位架，所述面罩主体的前表面靠近上段位置处嵌设有雾化罩，所述雾化罩的一侧安装有雾化管，所述限位架的两侧靠近上端位置处固定安装有头部固定带，且限位架的两侧靠近下端位置处固定安装有颈部固定带，所述颈部固定带与头部固定带之间设置有连接带，所述颈部固定带、头部固定带以及连接带的中段位置处均安装有紧缩件;

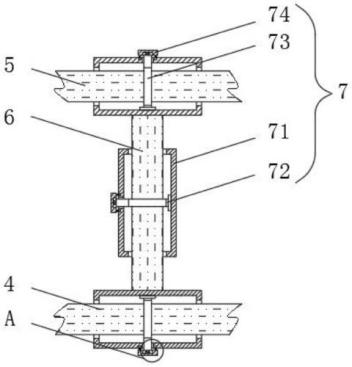

所述紧缩件包括分别与颈部固定带、头部固定带以及连接带固定连接的壳体，所述壳体的中部位置处转动安装有转动辊，所述转动辊上开设有分别与颈部固定带、头部固定带以及连接带适配的开口，且转动辊的一端延伸至壳体的外侧并安装有旋钮，所述旋钮的内部中部位置处开设有与转动辊适配的凹槽，所述凹槽与转动辊之间固定安装有弹簧。

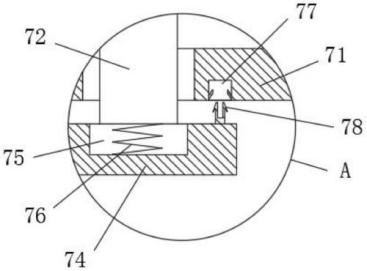

作为本实用新型再进一步的方案：所述壳体的外侧还对称开设有卡槽，所述旋钮上对称安装有与卡槽适配的卡扣。
作为本实用新型再进一步的方案：所述面罩主体的前表面靠近下端位置处安装有回流罩，所述回流罩的前表面安装有回流管，且回流罩位于面罩主体的内部安装有奶嘴。
作为本实用新型再进一步的方案：所述雾化罩的一侧安装有注药管，且雾化罩的前表面设置有调节阀，所述雾化罩的内部还安装有鼻腔垫。
作为本实用新型再进一步的方案：所述雾化管为一种伸缩软管，且雾化管的另一端设置有连接器。
作为本实用新型再进一步的方案：所述限位架的一侧还设置有软垫，所述软垫为一种硅胶材质的构件。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、设计新颖，通过颈部固定带、头部固定带、连接带以及紧缩件可以更加牢固的与孩童面部贴合，有效的避免面罩主体掉落，无需专业人员看护即可自行进行雾化治疗，解放人力，提高雾化效率，此外，通过回流管、回流罩有效的避免唾液积留，提高患者的体验，且通过奶嘴设置，减少孩童的恐慌心理，提高雾化效率。
【附图】：
