【实用新型】一种辅助侧位分娩腿架
专利号：ZL202021634637.3
申请日：20200808
发明人：许琳妍
法律状态：授权
公开号：CN213406805U
授权公告日：2021-06-11
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种辅助侧位分娩腿架，包括底板，所述底板的上表面对称开设有滑槽，两个所述滑槽的内部均分别滑动连接有滑块，两个所述滑块的上表面均固定连接有同一个蹬板，所述蹬板的一侧外壁固定连接有弹簧，所述弹簧远离蹬板的一端固定连接有安装板, 所述底板的下表面对称固定连接有圆盘，两个所述圆盘的下表面均分别固定连接有套筒，两个所述套筒的内部均分别滑动连接有套杆，两个所述套杆的底端均固定连接有同一个固定板。本实用新型设计简单，操作方便，方便产妇对其进行使用，有利于她用上力气;并且还使得底板的位置高度发生变化，这样可以针对不同的产妇。
【技术领域】：
本实用新型涉及分娩腿架技术领域，具体为一种辅助侧位分娩腿架。
【实用新型内容】：
本实用新型提供如下技术方案：一种辅助侧位分娩腿架，包括底板，所述底板的上表面对称开设有滑槽，两个所述滑槽的内部均分别滑动连接有滑块，两个所述滑块的上表面均固定连接有同一个蹬板，所述蹬板的一侧外壁固定连接有弹簧，所述弹簧远离蹬板的一端固定连接有安装板,所述底板的下表面对称固定连接有圆盘，两个所述圆盘的下表面均分别固定连接有套筒，两个所述套筒的内部均分别滑动连接有套杆，两个所述套杆的底端均固定连接有同一个固定板。
作为本实用新型的一种优选实施方式，所述蹬板位于底板的上表面，所述蹬板与底板之间滑动连接。
作为本实用新型的一种优选实施方式，所述安装板位于底板的上表面，所述安装板与底板之间固定连接。
作为本实用新型的一种优选实施方式，所述套筒的前侧外壁设有固定栓，所述套筒通过固定栓与套杆之间固定连接。
作为本实用新型的一种优选实施方式，所述固定板的下表面对称开设有凹槽，所述固定板的两侧外壁均分别螺纹套接有螺杆，两个所述螺杆相对的一端均分别转动连接有压板，两个所述螺杆相向的一端均分别固定连接有转盘。
与现有技术相比，本实用新型的有益效果如下：
本实用新型的一种辅助侧位分娩腿架，在在侧卧位时，产妇的腿因为侧着身子有一条腿搭载在底板上，这样腿在上面的话有这个底板支撑着，通过一个侧位分娩腿底板在上面搭着，又能充分地暴露会阴，腿搭在上面的底板上，底板上具有蹬板脚可以以蹬腿的形式蹬在蹬板能用的上力气;并且通过设置有套筒和套杆，将固定栓从套筒上拆卸下来，然后将底板的位置升高，底板带动套筒移动，套筒与套杆之间滑动连接，使得底板的位置高度发生变化，这样可以针对不同的产妇;还可以通过转动转盘，转盘带动螺杆进行转动，螺杆发生移动，螺杆推动着压板进行移动，这样可以将该装置给固定住，不易发生晃动;本实用新型设计简单，操作方便，方便产妇对其进行使用，有利于她用上力气;并且还使得底板的位置高度发生变化，这样可以针对不同的产妇。

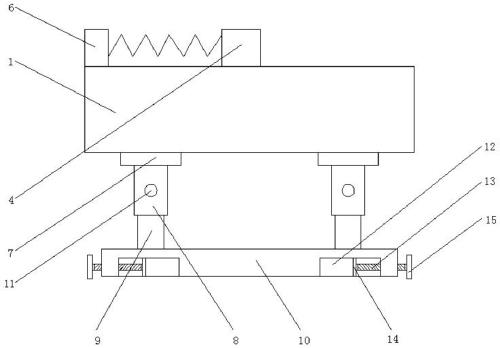

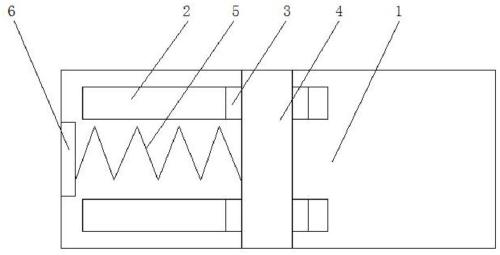

【附图】：
