【实用新型】一种骨科护理用夹板装置
专利号：ZL202121743938.4
申请日：20210729
发明人：张悦
法律状态：授权
公开号：CN214858013U
授权公告日：2021-11-26
交易方式：转让; 许可
【摘要】：
一种骨科护理用夹板装置，本实用新型涉及医疗辅助设备技术领域，内螺纹管利用轴承插设在一号活动块内，内螺纹管内活动旋接有螺管，螺管内活动设置有伸缩杆，伸缩杆与螺管的内腔底部之间设置有弹簧，伸缩杆上固定有夹持弧板，位于内螺纹管内侧的夹板外筒上固定有限位方杆，限位方杆穿过螺管和弹簧后，活动穿设在伸缩杆内，左右对应的夹持弧板之间等圆角固定有支撑连接杆，外螺纹管旋接穿设在二号活动块内，外螺纹管底部开设有出药孔，外螺纹管上旋接有盖子，连杆的一端固定有压块，连杆的另一端穿过盖子后，固定有活塞板，设计合理，无须取下夹板便可以对患者进行敷药操作，省时省力。
【技术领域】：
本实用新型涉及医疗辅助设备技术领域，具体涉及一种骨科护理用夹板装置。
【实用新型内容】：
本实用新型采用了下列技术方案：它包含夹板外筒、一号活动块、限位块、内螺纹管、螺管、伸缩杆、弹簧、夹持弧板、限位方杆、支撑连接杆、二号活动块、滑块、外螺纹管、盖子、连杆、压块和活塞板，夹板外筒内腔壁上左右对应开设的环形槽内均上下对应活动设置有一号活动块，一号活动块的左右侧壁上均固定有限位块，限位块活动设置在环形槽侧壁上的滑槽内，内螺纹管利用轴承插设在一号活动块内，内螺纹管内活动旋接有螺管，螺管内活动设置有伸缩杆，伸缩杆与螺管的内腔底部之间设置有弹簧，伸缩杆上固定有夹持弧板，位于内螺纹管内侧的夹板外筒上固定有限位方杆，限位方杆穿过螺管和弹簧后，活动穿设在伸缩杆内，左右对应的夹持弧板之间等圆角固定有支撑连接杆，夹板外筒顶部开设有条形通孔，条形通孔内活动设置有二号活动块，二号活动块的前后侧壁上均固定有滑块，前后对应的滑块分别活动设置在条形通孔内腔前后侧壁上的滑槽内，外螺纹管旋接穿设在二号活动块内，外螺纹管底部开设有出药孔，外螺纹管上旋接有盖子，连杆的一端固定有压块，连杆的另一端穿过盖子后，固定有活塞板。
优选地，夹持弧板上固定有海绵软垫。
优选地，内螺纹管上套设固定有螺纹拧头。
优选地，左右对应的固定板分别插设在夹板外筒内，紧定螺栓旋接穿过夹板外筒的侧壁后，与固定板旋接，左右对应的固定板之间固定有收卷机构，防尘布绕设并固定在收卷机构内。
与现有技术相比，本实用新型的有益效果是：本实用新型提供了一种骨科护理用夹板装置，设计合理，无须取下夹板便可以对患者进行敷药操作，省时省力。

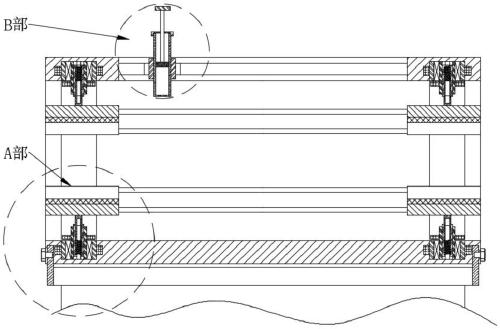

【附图】：
