授权专利
【实用新型】一种骨科活动辅助装置
专利号：ZL202022763487.2
申请日：20201125
发明人：刘岐
法律状态：授权
公开号：CN213609638U
授权公告日：2021-07-06
交易方式：转让; 许可
【摘要】：
一种骨科活动辅助装置，包括底盘、立柱、横梁、运动组件和悬吊组件;运动组件包括电机一、丝杆、移动块、安装块、转动件、滚筒、轴承、齿轮一、齿轮二、电机二、平台和运动带;悬吊组件包括滑杆、移动板、伸缩杆、柔性绳和吊环;本实用新型中设置运动组件，通过电机二带动滚筒和运动带转动，在室内模拟行走的条件，通过四组电机一和丝杆，可以调节平台的倾斜程度，模拟室外爬坡运动的条件，可以对骨伤患者进行有效的康复训练，有利与患者快速康复，实用效果好;设置悬吊组件，为患者提供支撑，避免患者在训练中摔倒，造成二次伤害。
【技术领域】：
本实用新型涉及骨科康复设备领域，尤其涉及一种骨科活动辅助装置。
【实用新型内容】：
本实用新型提出一种骨科活动辅助装置，在室内模拟行走的条件，通过调节平台的倾斜程度，模拟室外爬坡运动的条件，可以对骨伤患者进行有效的康复训练，有利与患者快速康复，实用效果好;设置悬吊组件，为患者提供支撑，避免患者在训练中摔倒，造成二次伤害。
为解决上述问题，本实用新型提供了一种骨科活动辅助装置，包括底盘、立柱、横梁、运动组件和悬吊组件;底盘上端四角分别设置一组立柱;横梁设置在立柱上端;运动组件设置在底盘上端;悬吊组件设置在横梁上;运动组件包括电机一、丝杆、移动块、安装块、转动件、滚筒、轴承、齿轮一、齿轮二、电机二、平台和运动带;四组立柱下端均中空;丝杆设置在立柱的下端内部，上端转动连接立柱，下端连接设置在底盘内部的电机一的输出轴;移动块套设在丝杆上，与丝杆螺纹连接，且一端伸出立柱，与安装块连接;平台设置在底盘上方，前后两端均转动设置滚筒;运动带套设在两组滚筒的外侧;转动件一端转动连接安装块，另一端连接滚筒的一端;滚筒与转动件之间设置轴承;轴承外圈连接转动件，内圈连接滚筒;电机二设置在转动件的内部，输出轴上设置齿轮一;滚筒的端面上，设置齿轮二;齿轮一与齿轮二啮合;悬吊组件包括滑杆、移动板、伸缩杆、柔性绳和吊环;滑杆沿前后方向设置在横梁上，两端均与横梁连接;移动板套设在滑杆上;伸缩杆设置在移动板上，伸缩端向下，伸出移动板，并连接柔性绳;柔性绳下端连接吊环。
优选的，安装块远离移动块的一端设置有轴;轴一端连接安装块，另一端转动连接转动件。
优选的，转动件远离安装块的一端转动设置固定板;固定板上设置螺钉;螺钉的螺杆端穿过转动件，与轴螺纹连接。
优选的，安装块与转动件之间设置滚珠。
优选的，轴承选用圆柱滚子轴承。
优选的，伸缩杆、柔性绳和吊环均设置两组。
优选的，吊环的内侧设置橡胶垫。
本实用新型的上述技术方案具有如下有益的技术效果：
本实用新型中，设置运动组件，通过电机二带动滚筒和运动带转动，在室内模拟行走的条件，通过四组电机一和丝杆，可以调节平台的倾斜程度，模拟室外爬坡运动的条件，可以对骨伤患者进行有效的康复训练，有利与患者快速康复，实用效果好;设置悬吊组件，为患者提供支撑，避免患者在训练中摔倒，造成二次伤害。

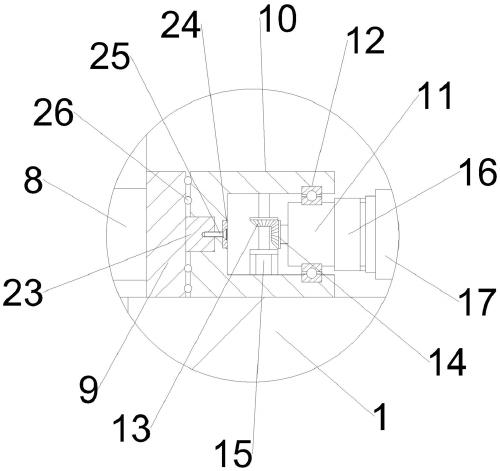

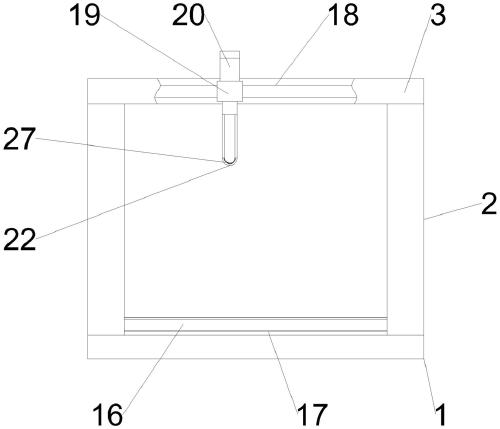

【附图】：
