授权专利
【实用新型】一种呼吸科护理防护罩
专利号：ZL202021058137.X
申请日：20200610
发明人：李硕
法律状态：授权
公开号：CN213100214U
授权公告日：2021-05-04
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种呼吸科护理防护罩，包括呼吸罩，所述呼吸罩的一端设有连接管，所述连接管的一端连通有加湿室，所述加湿室的顶部设有进气管，所述加湿室的底部设有对空气进行喷雾的加湿装置，此一种呼吸科护理防护罩，改变了传统的防护罩结构，在用来防护的呼吸罩的一端连通有加湿室，加湿装置对进气管进入的空气进行加湿，使空气不会太干燥，防止干燥的空气被佩戴者吸入后引起嗓子干痒情况的出现。
【技术领域】：
本实用新型涉及呼吸科防护罩技术领域，具体为一种呼吸科护理防护罩。
【实用新型内容】：

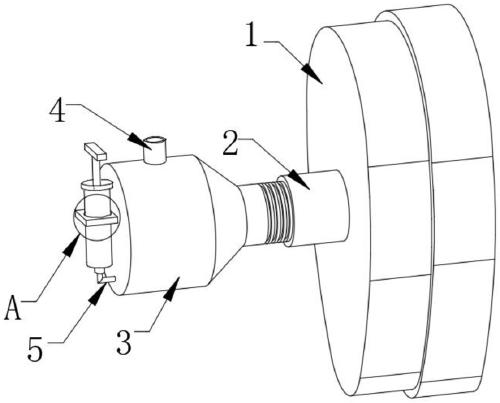

本实用新型提供如下技术方案：一种呼吸科护理防护罩，包括呼吸罩，所述呼吸罩的一端设有连接管，所述连接管的一端连通有加湿室，所述加湿室的顶部设有进气管，所述加湿室的底部设有对空气进行喷雾的加湿装置，从进气管进入的空气进入加湿室中，再经加湿装置加湿后，空气被加湿后再经过连接管送入到佩戴者口鼻处。

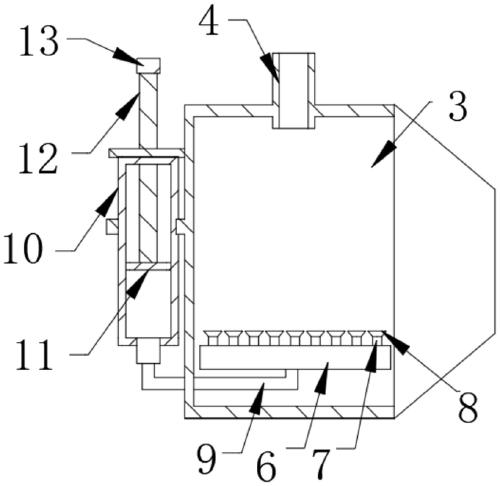

优选的，所述加湿装置包括喷水板，所述喷水板设在加湿室的底部，所述喷水板的顶部设有多个喷水管，所述喷水管上均固定有喷头，多个喷头一起对加湿室内部的空气进行喷水加湿，所述喷水板远离喷水管的一端设有出水管，所述出水管远离喷水板的一端穿过加湿室的外壁连通有注射筒，注射筒内部的加湿水注射到出水管中，再经出水管流向喷水管，利用喷洒头对空气进行喷洒。
优选的，所述注射筒的内部滑动连接有活塞板，所述活塞板的一端固定有连杆，所述连杆远离活塞板的一端穿过注射筒端部并固定有压板，按压压板，压板挤压活塞板往出水管方向移动，将注射筒内部的水挤压入出水管中。

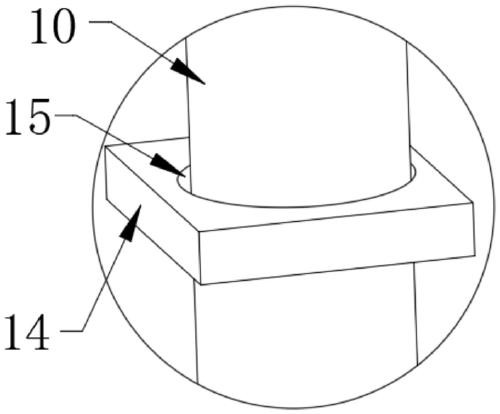

优选的，所述加湿室的一端固定有支撑板，所述支撑板上开设有放置注射筒的通孔，注射筒可以经常进行更换。
优选的，所述加湿室和连接管之间螺纹连接，一段时间后可将加湿室取下对其内部进行残余的水分清洗。
与现有技术相比，本实用新型的有益效果是：
本实用新型改变了传统的防护罩结构，在用来防护的呼吸罩的一端连通有加湿室，加湿装置对进气管进入的空气进行加湿，使空气不会太干燥，防止干燥的空气被佩戴者吸入后引起嗓子干痒情况的出现。
【附图】：
