【实用新型】一种呼吸科护理用多功能托盘
专利号：ZL202022754514.X
申请日：20201124
发明人：黄文晓
法律状态：授权
公开号：CN214129247U
授权公告日：2021-09-07
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种呼吸科护理用多功能托盘，包括底盘，所述底盘底部四角处均设置有支撑脚，所述底盘上表面分别设置有第一槽体及第二槽体，所述第一槽体及第二槽体上分别设置有输液瓶架及连接板，所述输液瓶架为底部开口的框体结构，所述输液瓶架上表面设置有等间距分布的圆形孔，所述圆形孔内壁设置有呈圆周阵列分布的固定块，本实用新型通过设置的凹槽，使得使用者可以将一只手臂通过凹槽捉住底盘的另一侧，从而使得只需一只手就可将托盘稳稳的托住，使医生或护士能够腾出一直手来，从而便于使用者使用，通过设置的输液瓶架，并在圆形孔的作用下，使得输液瓶及其他物品之间可以相互分隔开来，彼此之间不会发生碰撞。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体是一种呼吸科护理用多功能托盘。
【实用新型内容】：

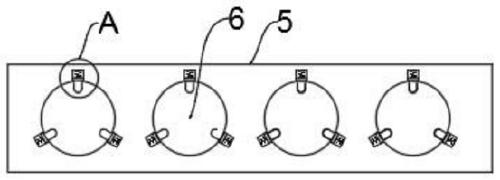

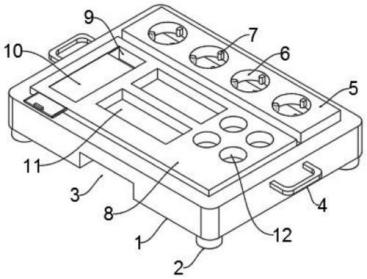

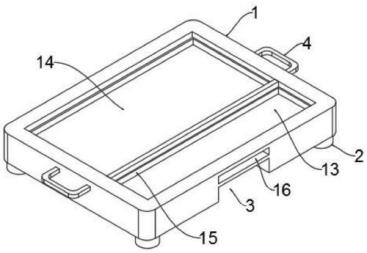

一种呼吸科护理用多功能托盘，包括底盘，所述底盘底部四角处均设置有支撑脚，所述底盘上表面分别设置有第一槽体及第二槽体，所述第一槽体及第二槽体上分别设置有输液瓶架及连接板，所述输液瓶架为底部开口的框体结构，所述输液瓶架上表面设置有等间距分布的圆形孔，所述圆形孔内壁设置有呈圆周阵列分布的固定块，所述连接板上表面一侧设置有垃圾腔，所述垃圾腔的开口处滑动连接有盖板，所述连接板上表面位于垃圾腔一侧分别设置有矩形槽及圆形槽，所述底盘的底部中间部位设置有凹槽，所述底盘的两侧设置有提手，使用时，通过设置的凹槽，使得使用者可以将一只手臂通过凹槽捉住底盘的另一侧，从而使得只需一只手就可将托盘稳稳的托住，使医生或护士能够腾出一直手来，从而便于使用者使用，通过设置的输液瓶架，并在圆形孔的作用下，使得输液瓶及其他物品之间可以相互分隔开来，彼此之间不会发生碰撞，同时在固定块的作用下，使得输液瓶可以稳定的固定在圆形孔内，通过连接板上设置的垃圾腔，可将护理用产生的垃圾放置在里面，并通过盖板将其与外界进行隔离，从而可以避免垃圾暴露在外面，对人产生不适，同时也有效避免了垃圾对护理用品造成污染的现象发生，通过矩形槽及圆形槽的设置，可对各种护理器械进行分类放置，避免各个器械相互混杂在一起，从而有利于医护人员进行取放护理器械，同时，由于输液瓶架及连接板与底盘之间为可拆卸连接，从而便于医护人员将输液瓶架及连接板拆卸并对各个部件进行清洁消毒处理。
作为本实用新型进一步的方案：所述第一槽体及第二槽体上表面边侧均设置有卡边，所述输液瓶架及连接板底部与卡边对应设置有卡槽，所述卡边的尺寸与卡槽的尺寸相吻合，通过卡边及卡槽之间的配合，便于对输液瓶架及连接板与底盘之间进行固定。

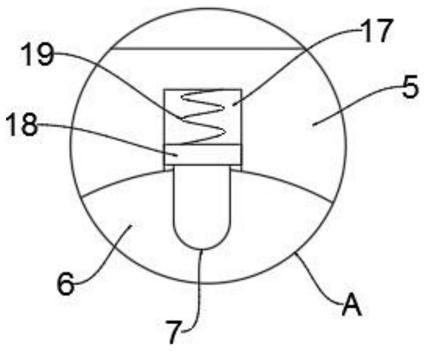

作为本实用新型再进一步的方案：所述圆形孔内壁与固定块对应设置有限位槽，所述固定块延伸至限位槽内腔并设置有限位块，所述限位块与限位槽滑动连接，所述限位块与限位槽内壁之间设置有弹簧，通过弹簧的设置，当放入输液瓶时，三个固定块对对输液瓶的侧壁产生压力，从而对输液瓶进行固定。
作为本实用新型再进一步的方案：所述固定块及支撑脚均由橡胶材料制成，通过橡胶材料的设置，提高了摩擦力，从而使得底盘及输液瓶放置时更加稳固。

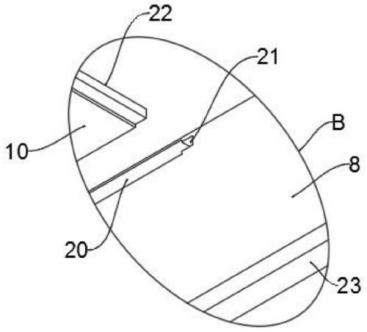

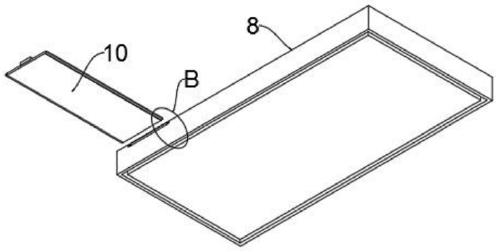

作为本实用新型再进一步的方案：所述连接板一侧设置有插口，所述插口的宽度与盖板的宽度相吻合，且所述插口的两侧均设置有滑槽，所述盖板的两侧与滑槽对应设置有滑边，所述滑边与滑槽滑动连接，且所述盖板上表面位于外侧处设置有拉手，通过滑边与滑槽的设置，便于将盖板进行打开与关闭。
作为本实用新型再进一步的方案：所述底盘背侧位于凹槽的上方处设置有手槽，通过设置的手槽，便于医护人员对底盘进行握住。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置的凹槽，使得使用者可以将一只手臂通过凹槽捉住底盘的另一侧，从而使得只需一只手就可将托盘稳稳的托住，使医生或护士能够腾出一直手来，从而便于使用者使用，通过设置的输液瓶架，并在圆形孔的作用下，使得输液瓶及其他物品之间可以相互分隔开来，彼此之间不会发生碰撞，同时在固定块的作用下，使得输液瓶可以稳定的固定在圆形孔内，通过连接板上设置的垃圾腔，可将护理用产生的垃圾放置在里面，并通过盖板将其与外界进行隔离，从而可以避免垃圾暴露在外面，对人产生不适，同时也有效避免了垃圾对护理用品造成污染的现象发生，通过矩形槽及圆形槽的设置，可对各种护理器械进行分类放置，避免各个器械相互混杂在一起，从而有利于医护人员进行取放护理器械，同时，由于输液瓶架及连接板与底盘之间为可拆卸连接，从而便于医护人员将输液瓶架及连接板拆卸并对各个部件进行清洁消毒处理。
