【实用新型】一种急救车供电系统
专利号：ZL202121062386.0
申请日：20200518
发明人：刘宁
法律状态：授权
公开号：CN213484564U
授权公告日：2021-06-18
交易方式：转让; 许可
【摘要】：
本实用新型涉及供电技术领域，公开了一种急救车供电系统，包括 : 储电组件以及供电组件，储电组件包括箱体、箱盖以及蓄电池，箱体的上部为开口结构，箱盖固定安装在箱体的上部，供电组件包括支撑杆、方形盒体、第一变压器、第二变压器、电源插孔以及USB接口，支撑杆竖直且固定地安装在箱盖的上部，方形盒体通过导电滑环转动安装在支撑杆的上端，第一变压器和第二变压器均固定安装在方形盒体的内部。本实用新型的急救车供电系统，可以同时输出两种电压，能够满足不同额定电压工作的医疗设备的使用要求，便于切换电源插孔以及USB接口的朝向，能够满足实际使用要求，可以满足带有电源插头和USB插头的医疗设备同时使用。
【技术领域】：
本实用新型涉及电能储能技术领域，具体为一种急救车供电系统。
【实用新型内容】：
本实用新型的目的在于提供一种急救车供电系统，可以同时输出两种电压，能够满足不同额定电压工作的医疗设备的使用要求，便于切换电源插孔以及USB接口的朝向，能够满足实际使用要求，可以满足带有电源插头和USB插头的医疗设备同时使用，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种急救车供电系统，包括：
储电组件，所述储电组件包括箱体、箱盖以及蓄电池，所述箱体的上部为开口结构，所述箱盖固定安装在所述箱体的上部，所述蓄电池通过所述箱盖封装在所述箱体的内部;
供电组件，所述供电组件包括支撑杆、方形盒体、第一变压器、第二变压器、电源插孔以及USB接口，所述支撑杆竖直且固定地安装在所述箱盖的上部，所述方形盒体通过导电滑环转动安装在所述支撑杆的上端，所述第一变压器和所述第二变压器均固定安装在所述方形盒体的内部，且所述第一变压器的输入端和所述第二变压器的输入端均通过所述导电滑环与所述蓄电池电性连接，所述电源插孔以及所述USB接口均嵌装在所述方形盒体的一外侧壁上，所述电源插孔通过导线与所述第一变压器的输出端电性连接，所述USB接口通过导线与所述第二变压器的输出端电性连接。
采用上述技术方案的一种急救车供电系统由储电组件以及供电组件构成，在使用时可利用急救车的发动机驱动发电机为蓄电池进行充电，蓄电池可以存储一些电能备用，设置的供电组件主要由支撑杆、方形盒体、第一变压器、第二变压器、电源插孔以及USB接口构成，可利用第一变压器和电源插孔相配合提供一种输出电压，同时可利用第二变压器和USB接口相配合提供另一种输出电压，从而使得该急救车供电系统可以同时输出两种电压，以满足不同额定电压工作的医疗设备的使用要求;另外，在导电滑环的作用下使得方形盒体可以转动，便于切换电源插孔以及USB接口的朝向，以满足实际使用要求，此外，该急救车供电系统可以满足带有电源插头和USB插头的医疗设备同时使用，相比较传统的供电系统只能满足带有电源插头的医疗设备同时使用，该急救车供电系统的实用性更好。
上述的一种急救车供电系统，所述蓄电池的底部与所述箱体的内底壁上部还固定安装有四个橡胶垫块，四个所述橡胶垫块对称分布在所述蓄电池的底部四角。
上述的一种急救车供电系统，所述箱体的侧壁上还嵌装有铝合金散热板，所述铝合金散热板位于所述蓄电池的下方，且所述铝合金散热板的上部与所述蓄电池的底部之间具有间隙。
上述的一种急救车供电系统，所述箱体的一外侧壁上还嵌装有与所述蓄电池电性连接的充电接口。
上述的一种急救车供电系统，所述箱体的外侧壁上对齐其底部还固定安装有四个安装耳，四个所述安装耳上开设有安装孔。
上述的一种急救车供电系统，所述方形盒体的上部还固定安装有盒盖，且所述方形盒体的一侧壁上还开设有散热孔。
上述的一种急救车供电系统，所述供电组件还包括控制器、第一继电器、第二继电器以及触控显示屏，所述控制器、所述第一继电器以及所述第二继电器均固定安装在所述方形盒体的内部，所述第一继电器串接在所述第一变压器与所述蓄电池之间，且所述第一继电器的电控端与所述控制器的控制输出端电性连接，所述第二继电器串接在所述第二变压器与所述蓄电池之间，且所述第二继电器的电控端与所述控制器的控制输出端电性连接，所述触控显示屏嵌装在所述方形盒体的一外侧壁上，且所述触控显示屏通过数据线与所述控制器双向电性连接。
上述的一种急救车供电系统，所述第一变压器的输出端还电性连接有第一电压传感器，所述第二变压器的输出端还电性连接有第二电压传感器，所述蓄电池的正负极之间还电性连接有第三电压传感器，所述第一电压传感器的信号输出端、所述第二电压传感器的信号输出端以及所述第三电压传感器的信号输出端均与所述控制器的信号输入端信号连接。
上述的一种急救车供电系统，所述供电组件还包括LED灯，所述LED灯嵌装在所述方形盒体的一外侧壁上，且所述LED灯的电控端通过控制线与所述控制器的控制输出端电性连接，所述LED灯还通过导电滑环与所述蓄电池电性连接。
上述的一种急救车供电系统，所述供电组件还包括蜂鸣器，所述蜂鸣器固定安装在所述方形盒体的一外侧壁上，且所述蜂鸣器的电控端通过控制线与所述控制器的控制输出端电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型提供的急救车供电系统，可以同时输出两种电压，能够满足不同额定电压工作的医疗设备的使用要求;
2、本实用新型提供的急救车供电系统，在导电滑环的作用下使得方形盒体可以三百六十度转动，便于切换电源插孔以及USB接口的朝向，以满足实际使用要求;
3、本实用新型提供的急救车供电系统，可以满足带有电源插头和USB插头的医疗设备同时使用，相比较传统的供电系统只能满足带有电源插头的医疗设备同时使用，该急救车供电系统的实用性更好;
4、本实用新型提供的急救车供电系统，在第一电压传感器、第二电压传感器以及第三电压传感器的作用下使得触控显示屏可以实时显示第一变压器的输出电压，第二变压器的输出电压以及蓄电池的电压，便于了解该急救车供电系统的输出电压是否稳定，以防止烧坏医疗设备。

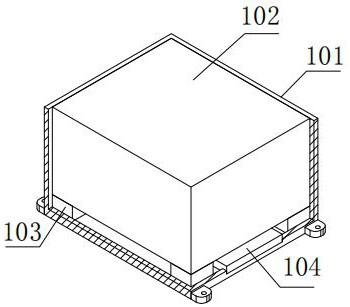

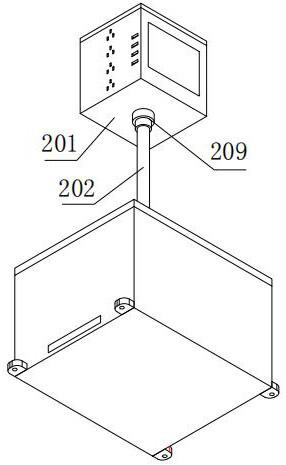

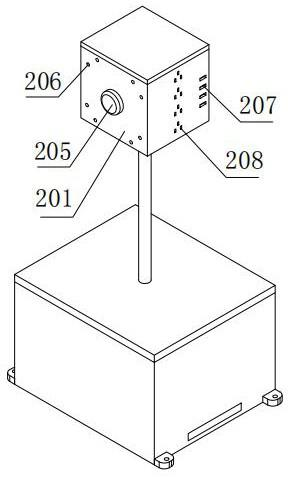

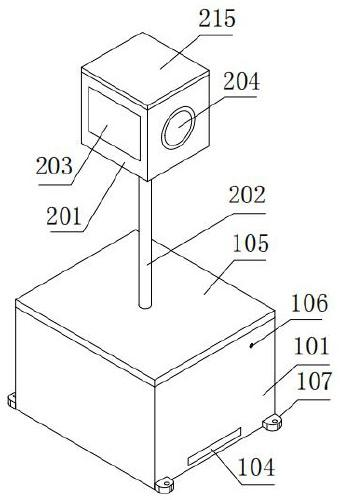

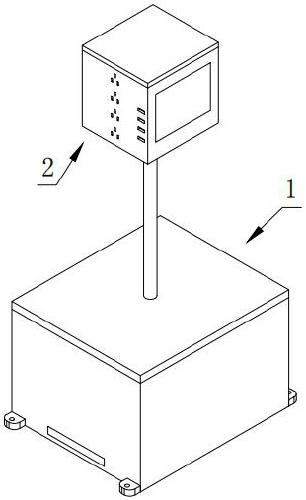

【附图】：
