授权专利
【实用新型】一种脊椎护理垫
专利号：ZL202021900867.X
申请日：20200903
发明人：仝会会
法律状态：授权
公开号：CN213553137U
授权公告日：2021-06-29
交易方式：转让; 许可
【摘要】：
本实用新型涉及脊椎护理设备领域，公开了一种脊椎护理垫，包括垫体，所述垫体的内部两侧位置对应开设有第二凹槽，所述垫体的外侧对应开设有通孔，所述通孔的内部连接有紧固螺栓，所述紧固螺栓的末端外侧且位于第二凹槽的内部套接有连接板，所述连接板的内部包括套接在第二凹槽末端外侧的螺孔，所述连接板的一侧连接有侧垫，本实用新型通过紧固螺栓、连接板和侧垫，将垫体两侧的连接板从第二凹槽内拉出，使两侧的侧垫之间保持合适距离，再将螺孔和通孔对齐，并插入紧固螺栓，使侧垫与垫体紧固连接，通过不断调整两端侧垫之间的相对距离，使两端侧垫能适应多种患者体格大小，并起到固定的作用，以方便后续脊椎护理。
【技术领域】：
本实用新型涉及脊椎护理设备领域，具体是一种脊椎护理垫。
【实用新型内容】：

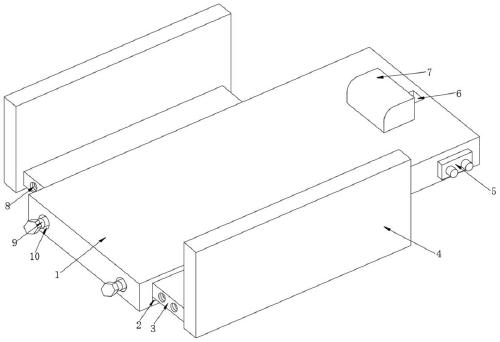

一种脊椎护理垫，包括垫体，所述垫体的外侧连接有控制器，所述垫体的内部两侧位置对应开设有一组第二凹槽，所述垫体的外侧靠近一组第二凹槽的位置对应开设有一组通孔，所述通孔的内部与第二凹槽的内部贯通连接，所述通孔的内部连接有紧固螺栓，所述紧固螺栓的末端外侧且位于第二凹槽的内部套接有连接板，所述连接板的内部包括套接在第二凹槽末端外侧的螺孔，所述连接板的一侧连接有侧垫。

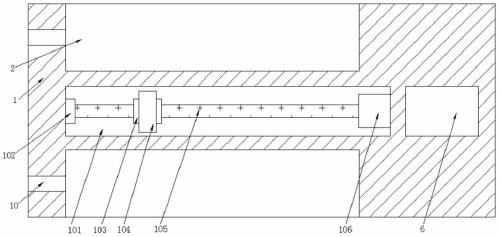

作为本实用新型再进一步的方案：所述垫体的内部中间位置开设有第一凹槽，所述第一凹槽的内壁一侧连接有轴承座，所述轴承座的内部连接有丝杆，所述丝杆的外侧套接有滚珠螺母，所述滚珠螺母的上方连接有震动按摩器，所述丝杆的一端连接有微型电机，所述微型电机的一侧与第一凹槽内壁相连接。
作为本实用新型再进一步的方案：所述垫体的内部上方靠近第一凹槽的位置开设有滑槽，所述滑槽的内部连接有枕头，所述枕头的内部包括连接在滑槽内部的滑块。
作为本实用新型再进一步的方案：所述紧固螺栓依次贯穿通孔和螺孔的内部，所述连接板与垫体通过紧固螺栓固定连接。
作为本实用新型再进一步的方案：所述枕头与垫体通过滑块与滑槽滑动连接。
作为本实用新型再进一步的方案：所述震动按摩器的位置与患者脊椎的位置相对应。
与现有技术相比，本实用新型的有益效果是：
1、通过紧固螺栓、连接板和侧垫，将垫体两侧的连接板从第二凹槽内拉出，使两侧的侧垫之间保持合适距离，再将螺孔和通孔对齐，并插入紧固螺栓，使侧垫与垫体紧固连接，通过不断调整两端侧垫之间的相对距离，使两端侧垫能适应多种患者体格大小，并起到固定的作用，以方便后续脊椎护理。
2、通过震动按摩器、滚珠螺母、丝杆和和微型电机，通过控制器开启微型电机，带动丝杆进行旋转，使滚珠螺母上方的震动按摩器沿丝杆外侧平行移动，通过控制器开关可调节震动按摩器的力度、移动位置，从而使患者更加舒适。
3、通过枕头和滑槽，可依据患者颈部的具体位置做出移动，以满足患者的需要，使护理垫更加具有实用性。
【附图】：
