【实用新型】一种精确可视口腔咽喉的给药咽喉镜
专利号：ZL202022419224.X
申请日：20201027
发明人：李楠; 张喜维
法律状态：授权
公开号：CN213606250U
授权公告日：2021-07-06
交易方式：转让; 许可
【摘要】：
本实用新型属于医疗辅助工具技术领域，具体涉及一种精确可视口腔咽喉的给药咽喉镜，包括咽喉镜主体、设置在咽喉镜主体一端的给药管、固设在咽喉镜主体远离给药管一端下端部的手持部，所述咽喉镜主体的一侧外壁上安装有控制开关;所述给药管的中心处穿设有给药通道，所述给药管远离咽喉镜主体的一端安装有摄像头和照明灯，所述摄像头和照明灯位于给药通道的同侧，所述给药管靠近咽喉镜主体的一端延伸至咽喉镜主体的内部，所述咽喉镜主体的内部安装有微型马达，且微型马达的输出轴上固设有主动齿轮，所述给药管的外侧固设有从动齿轮，克服了现有技术的不足，通过控制摄像头精确的寻找病灶所在，同时可以对病灶给药，操作简单，给药精准。
【技术领域】：
本实用新型属于医疗辅助工具技术领域，具体涉及一种精确可视口腔咽喉的给药咽喉镜。
【实用新型内容】：
一种精确可视口腔咽喉的给药咽喉镜，包括咽喉镜主体、设置在咽喉镜主体一端的给药管、固设在咽喉镜主体远离给药管一端下端部的手持部，所述咽喉镜主体的一侧外壁上安装有控制开关;
所述给药管的中心处穿设有给药通道，所述给药管远离咽喉镜主体的一端安装有摄像头和照明灯，所述摄像头和照明灯位于给药通道的同侧，所述给药管靠近咽喉镜主体的一端延伸至咽喉镜主体的内部，所述咽喉镜主体的内部安装有微型马达，且微型马达的输出轴上固设有主动齿轮，所述给药管的外侧固设有从动齿轮，所述主动齿轮与从动齿轮相啮合;
所述咽喉镜主体的下端部螺纹连接有储药瓶，所述咽喉镜主体的内部安装有输药组件，将储药瓶内的药品输送至给药通道内。
进一步，还包括显示控制组件，包括嵌设在咽喉镜主体远离给药管一端端面上的显示屏和多个调节按钮，所述显示屏用于接收和显示摄像头拍摄的画面，所述调节按钮用于控制微型马达的启闭和转动方向。
进一步，所述输药组件包括微型泵、进药管和出药管，所述微型泵固定安装在咽喉镜本体的内部，所述进药管和出药管的一端分别安装在微型泵的输入端和输出端，所述进药管的另一端延伸至储药瓶的底部，所述出药管的另一端与给药管上的给药通道连接。
进一步，所述给药管靠近出药管的一端安装有旋转接头，所述出药管通过旋转接头与给药管转动连接。
进一步，所述手持部的顶端靠近给药管的一侧安装有按压式的给药按钮，所述给药按钮与微型泵电性连接。
本实用新型与现有技术相比较，具有以下有益效果：
本实用新型所述一种精确可视口腔咽喉的给药咽喉镜，结构简单，设计新颖，通过控制摄像头转动可以精确的寻找病灶所在，在寻找到病灶的同时通过输药给药组件对病灶给药，操作简单，给药精准。

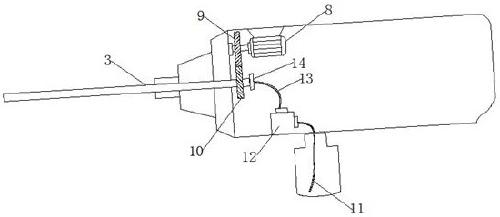

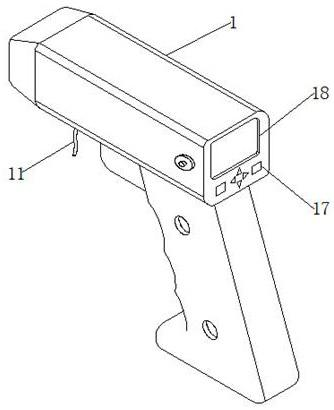

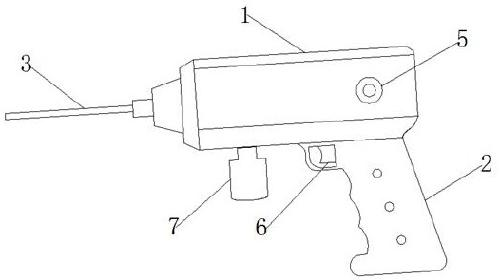

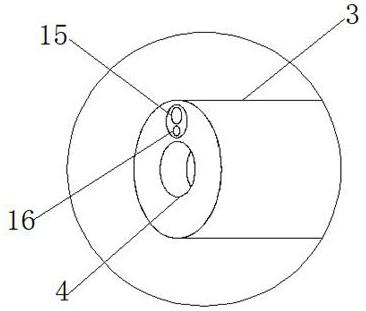

【附图】：
