授权专利
【实用新型】一种静脉剥脱钩器具
专利号：ZL202022729357.7
申请日：20201123
发明人：张杰
法律状态：授权
公开号：CN214017803U
授权公告日：2021-08-24
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种静脉剥脱钩器具，包括电凝手柄组件和静脉剥脱钩组件，防滑部设置于手柄本体中端;手柄本体底端设置有空腔，第一连接部设置于空腔内，第一连接部为一孔槽状结构;第一电极弹性接触片设置于第一连接部内侧;第二连接部设置于静脉剥脱钩本体顶端，第二连接部与第一连接部配合连接;第二电极弹性接触片设置于第二连接部外侧;钩体设置于静脉剥脱钩本体底端;绝缘部设置于第二电极弹性接触片与钩体之间。本实用新型提供的一种静脉剥脱器具，对大隐静脉浅表分支血管实施保护性电凝闭塞，可最大限度地减少手术创伤、血肿形成概率，减少神经损伤，因而适合各级医院普及使用。
【技术领域】：
本实用新型涉及医用外科手术器具领域，具体设计一种静脉剥脱钩器具。
【实用新型内容】：
一种静脉剥脱钩器具，包括电凝手柄组件和静脉剥脱钩组件，所述电凝手柄组件包括手柄本体、防滑部、第一连接部以及第一电极弹性接触片，所述防滑部设置于所述手柄本体中端;所述手柄本体一端设置有空腔，所述第一连接部设置于所述空腔内，所述第一连接部为一孔槽状结构;所述第一电极弹性接触片设置于所述第一连接部内侧;
所述静脉剥脱钩组件包括静脉剥脱钩本体、第二连接部、第二电极弹性接触片、绝缘部以及钩体;所述第二连接部设置于所述静脉剥脱钩本体顶端，所述第二连接部一端插入至所述空腔内，以实现所述第二连接部与所述第一连接部连接;所述第二电极弹性接触片设置于所述第二连接部外侧;所述钩体设置于所述静脉剥脱钩本体底端;所述绝缘部设置于所述第二电极弹性接触片与所述钩体之间。
上述的静脉剥脱钩器具，还包括外接电源线和电凝开关，所述外接电源线设置于所述手柄本体顶端，所述电凝开关设置于所述电凝手柄中端，所述防滑部包裹于所述电凝开关。
上述的静脉剥脱钩器具，所述钩体为一半圆弧状，且其围成的一半圆弧状的空间形成一电凝工作部。
上述的静脉剥脱钩器具，所述钩体的钩口宽1～2.5mm,钩口深 1.5～3mm。
上述的静脉剥脱钩本体，所述静脉剥脱钩本体采用不锈钢或镣钛合金中的一种材料制成。
在上述技术方案中，本实用新型提供的一种静脉剥脱器具，对大隐静脉浅表分支血管实施保护性电凝闭塞，可最大限度地减少手术创伤、血肿形成概率，减少神经损伤，因而适合各级医院普及使用。

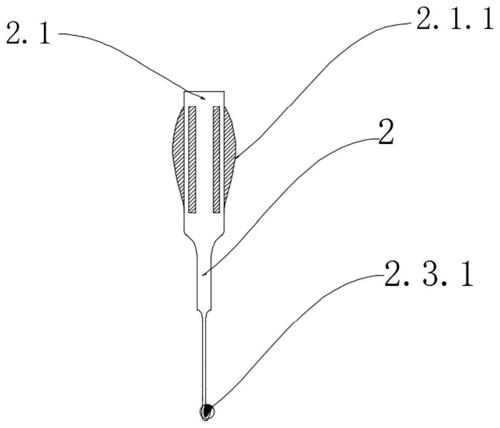

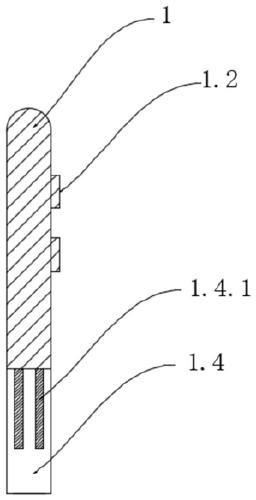

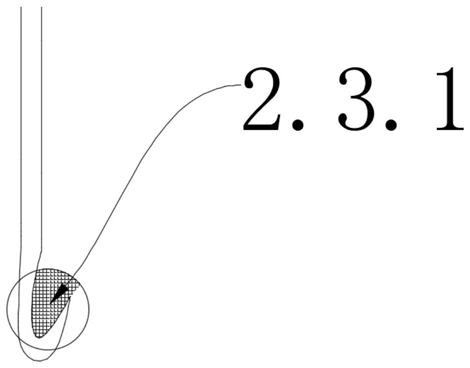

【附图】：
