【实用新型】一种静脉炎外敷药物固定套
专利号：ZL202021005144.3
申请日：20200604
发明人：乔绪; 张莎; 祖凤雪; 刘宝芝
法律状态：授权
公开号：CN213642792U
授权公告日：2021-07-09
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种静脉炎外敷药物固定套，属于医疗器械领域。静脉炎外敷药物固定套包括固定套本体和纱布，所述纱布设置在固定套本体的中间位置，纱布的上方设置有可掀起的可视化封盖，围绕所述纱布的四周设置有避免药物渗出的防漏边槽，所述固定套本体的左右两端设置有互相配合的自粘扣带，固定套本体的上下两端设置有松紧边带。本实用新型提供的静脉炎外敷药物固定套，可根据患者的不同调节固定套松紧度以提高其与皮肤之间的贴合度，有效固定并防止药物脱落，避免药液浪费。
【技术领域】：
本实用新型属于医疗器械领域，涉及一种药物固定套，具体涉及一种静脉炎外敷药物固定套。
【实用新型内容】：
本实用新型实施例提供了一种静脉炎外敷药物固定套，固定套边侧采用松紧设计，可根据患者的不同调节固定套松紧度以提高其与皮肤之间的贴合度，有效固定并防止药物脱落，避免药液浪费。
为实现上述目的，本实用新型公开了如下技术方案：
一种静脉炎外敷药物固定套，包括固定套本体和纱布。所述纱布设置在固定套本体的中间位置，纱布可以将外敷药物浸润后直接使用，纱布的上方设置有可掀起的可视化封盖，围绕纱布的四周设置有防漏边槽，防漏边槽的设置用于避免纱布上浸润的药物渗出。所述固定套本体的左右两端设置有互相配合的自粘扣带，可根据不同患者的需要进行松紧度调节，固定套本体的上下两端设置有松紧边带，用于提高固定套与皮肤之间的贴合度，有效固定并防止药物脱落。
基于上述方案，本静脉炎外敷药物固定套做如下优化：

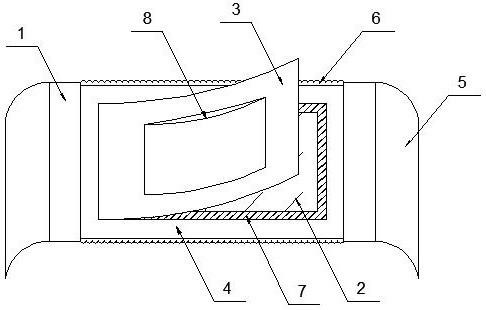

优选的，所述防漏边槽的内边缘设计为矩形。

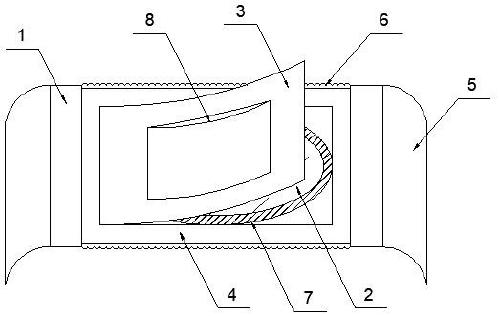

优选的，所述防漏边槽的内边缘设计为椭圆形。

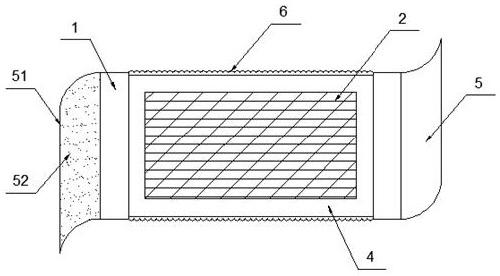

进一步的，所述自粘扣带包括两条固定绑带，两条固定绑带的一端分别与固定套本体的左右两端连接，固定绑带的另一端设置有能够互相粘合的自粘扣，可根据患者肢体胖瘦自行松紧调节。
进一步的，所述可视化封盖通过开启封条与纱布粘结固定。
进一步的，所述可视化封盖的上方设置有简易置物袋，可用于放置加热或冷敷材料，比如加热袋或冰袋等。
如上所述的一种静脉炎外敷药物固定套，所述可视化封盖采用软质透气隔水材料制成。
本申请提供的技术方案包括以下有益效果：
1、本申请的静脉炎外敷药物固定套，固定套的上下两端设置松紧边带，使得上下口固定紧密不易活动脱落，提高了固定套与皮肤之间的贴合度，有效防止药液外漏，避免药物浪费。固定套的左右两端设置互相配合的自粘扣带，可根据患者肢体胖瘦进行松紧度调节，增加患者的舒适度。
2、本申请的静脉炎外敷药物固定套，纱布可以将外敷药物浸润后直接使用，能够更服帖的将药液接触皮肤起到更好的消炎效果。纱布的四周设置有矩形环槽或椭圆环槽，可有效避免纱布上浸润的药物渗出，避免药液浪费及药液污染。
3、本申请的静脉炎外敷药物固定套，结构设计简单，操作使用方便，可有效减少医护人员的护理工作量，增加患者的使用舒适度。
【附图】：
