【实用新型】一种可调节咽拭子采集辅助器
专利号：ZL202021891619.3
申请日：20200902
发明人：谢威; 张喜维; 刘佐军
法律状态：授权
公开号：CN214157529U
授权公告日：2021-09-10
交易方式：转让; 许可
【摘要】：
本实用新型属于咽拭子辅助设备技术领域，具体涉及一种可调节咽拭子采集辅助器，包括底座、升降组件和支撑板，所述升降组件安装在底座与支撑板之间，用于支撑和调节支撑板的高度;所述升降组件包括支撑杆、升降杆和连接杆，所述支撑杆的底端固设在底座上，所述支撑杆的内部开设有安装槽，且安装槽的顶端延伸至支撑杆的表面，所述连接杆的顶端固设在升降杆的下端面，且连接杆插接在安装槽内，所述连接杆通过卡接组件卡接在安装槽内，所述安装槽内设置有驱动连接杆升降的驱动装置，所述底座上安装有用于控制驱动装置的控制开关，克服了现有技术的不足，利用支撑托对被采集者的下颚处进行支撑，使被采集者可以保持抬头姿势，提高咽拭子采集的效率。
【技术领域】：
本实用新型属于咽拭子辅助设备技术领域，具体涉及一种可调节咽拭子采集辅助器。
【实用新型内容】：

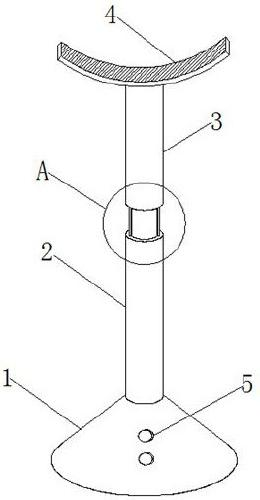

一种可调节咽拭子采集辅助器，包括底座、升降组件和支撑板，所述升降组件安装在底座与支撑板之间，用于支撑和调节支撑板的高度;
所述升降组件包括支撑杆、升降杆和连接杆，所述支撑杆的底端固设在底座上，所述支撑杆的内部开设有安装槽，且安装槽的顶端延伸至支撑杆的表面，所述连接杆的顶端固设在升降杆的下端面，且连接杆插接在安装槽内，所述连接杆通过卡接组件卡接在安装槽内，所述安装槽内设置有驱动连接杆升降的驱动装置，所述底座上安装有用于控制驱动装置的控制开关。

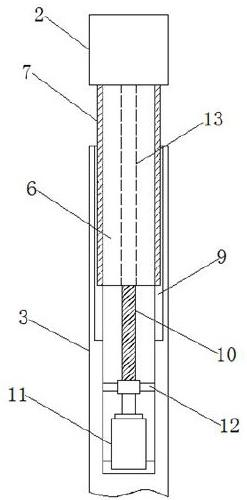

进一步，所述驱动装置包括设置在安装槽内部底端的驱动电机、连接在驱动电机输出端的螺杆，所述螺杆的顶端与安装槽的顶部位于同一高度，所述连接杆的中轴处穿设有连接孔，所述螺杆延伸至连接孔内，且与连接孔螺纹连接。
进一步，所述螺杆的底端外侧套设有一限位架，且限位架的外侧固设在安装槽的内侧壁上。

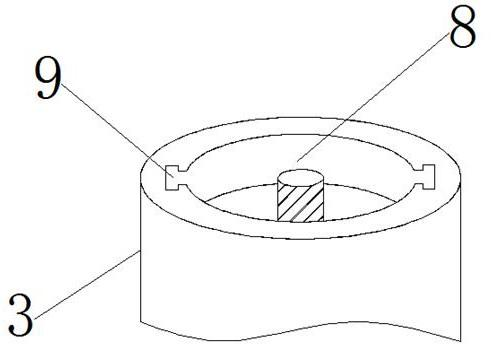

进一步，所述卡接组件包括开设在安装槽内侧壁上的卡槽和固设在连接杆外侧壁上的卡块，所述卡块插接在卡槽内，所述卡槽的高度、卡块的长度均与连接杆的长度一致。
进一步，所述卡槽的横截面呈凸字形结构，且卡槽的小端位于安装槽的表面。
进一步，所述支撑板为弧形板，且支撑板的上表面设置有柔性材料制成的保护层。
本实用新型与现有技术相比较，具有以下有益效果：
本实用新型所述一种可调节咽拭子采集辅助器，结构设计新颖，操作简单方便;通过设置支撑托对被采集者的下颚处进行支撑，使被采集者可以保持抬头姿势，提高咽拭子采集的效率;通过设置升降装置可以对支撑托的高度进行调节，满足不同身高的被采集者的需要。

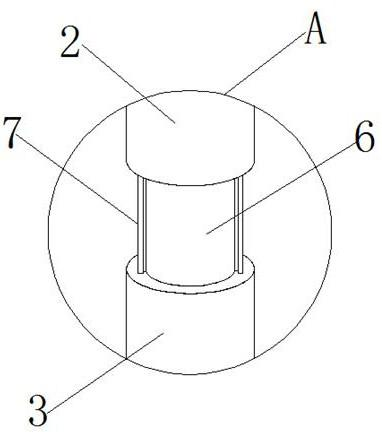

【附图】：
