授权专利
【实用新型】一种临床插管用固定装置
专利号：ZL202022551139.9
申请日：20201106
发明人：王平
法律状态：授权
公开号：CN213666851U
授权公告日：2021-07-13
交易方式：转让; 许可
【摘要】：
本实用新型涉及一种临床插管用固定装置，包括底座(1)和安装部(3)，所述安装部(3)设置于所述底座(1)上，其特征在于：还包括压盖(4)、合页(5)和固定件(7)，所述压盖(4)一端通过合页(5)与所述底座(1)连接，所述压盖(4)另一端与所述固定件(7)连接，以实现所述固定件(7)与所述底座(1)连接。本实用新型可以将胃管固定于安装部内，通过增加两者之间的摩擦力，起到固定插管的作用，方便安装和使用。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其涉及一种临床插管用固定装置。
【实用新型内容】：
本实用新型实施例公开了一种临床插管用固定装置，包括包括底座和安装部，所述安装部设置于所述底座上，还包括压盖、合页和固定件，所述压盖一端通过合页与所述底座连接，所述压盖另一端与所述固定件连接，以实现所述固定件与所述底座连接。
在上述任一方案中优选的是，所述安装部包括第一放置槽和第二放置槽，所述第一放置槽和第二放置槽设置于所述底座上，其中，
所述第一放置槽和第二放置槽的内表面粘结有防滑纹路。
在上述任一方案中优选的是，临床插管用固定装置，还包括凸起，所述凸起设置于所述底座中部，且所述凸起的顶部与所述压盖的下表面相抵。
在上述任一方案中优选的是，临床插管用固定装置，还包括吸附部，所述吸附部设置于所述底座上。
在上述任一方案中优选的是，所述固定件包括第一吸附件和第二吸附件，所述第一吸附件与所述压盖的一端连接，所述第二吸附件设置于所述底座上，以实现所述第二吸附件与所述第一吸附件相吸附。
在上述任一方案中优选的是，所述固定件包括上压板和连接件，所述上压板一端与所述压盖的一端连接，当闭合时，所述上压板盖设于所述底座上，并通过所述连接件连接。
在上述任一方案中优选的是，所述连接件包括插槽和插块，所述插块设置于所述上压板上，所述插槽设置于所述底座上，以实现所述插块插入至所述插槽内。
在上述任一方案中优选的是，所述插块与所述上压板一体成型。
在上述任一方案中优选的是，所述插块与所述上压板一体成型。
在上述任一方案中优选的是，所述吸附部设置有一个或多个，且所述吸附部可设置于所述底座的侧面或底部。
与现有技术相比，本实用新型实施例临床插管用固定装置，通过将压盖一端通过合页与底座连接，压盖另一端与固定件连接，以实现固定件与底座连接，从而可以将胃管固定于安装部内，可以增加摩擦，起到固定插管的作用。

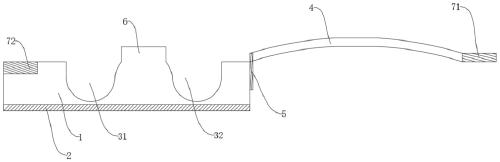

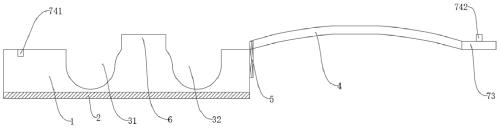

【附图】：
