授权专利
【实用新型】一种泌尿造口尿液收集袋
专利号：ZL202022674852.2
申请日：20201118
发明人：白洋
法律状态：授权
公开号：CN213963857U
授权公告日：2021-08-17
交易方式：转让; 许可
【摘要】：
本实用新型属于尿液收集袋技术领域，具体涉及一种泌尿造口尿液收集袋，包括收集袋和贴盘，所述收集袋上设有用于连接的接口，所述接口处设有固定连接的接环，所述贴盘一侧设有用于贴合皮肤的胶片，且贴盘另一侧设有固定连接且用于接环连接的卡环，位于卡环内侧的所述贴盘上设有用于开孔测量的尺寸环，所述接环内为空心环状，接环内设有卷绕多次的连接线，且接环外侧设有固定连接的定位环，所述定位环与接环内部相连通，且定位环另一端内设有滑动连接且只能单向转动连接的调节环，所述调节环外侧设有对称分布的把手杆，所述连接线两端均穿过定位环分别与调节环内的两侧壁连接固定，减少原有按压式对用户的伤害，而且能保证连接的密封性。
【技术领域】：
本实用新型属于尿液收集袋技术领域，具体涉及一种泌尿造口尿液收集袋。
【实用新型内容】：

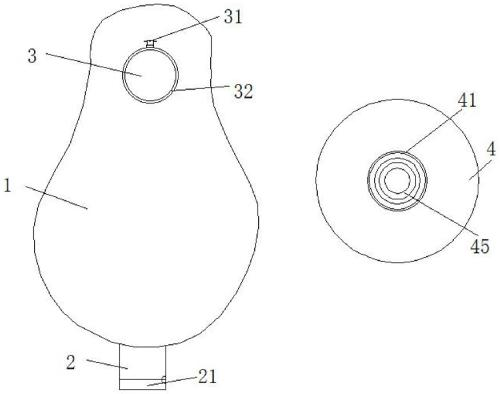

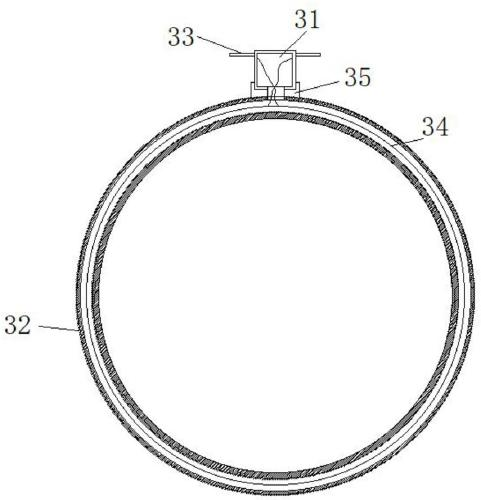

一种泌尿造口尿液收集袋，包括收集袋和贴盘，所述收集袋上设有用于连接的接口，所述接口处设有固定连接的接环，所述贴盘一侧设有用于贴合皮肤的胶片，且贴盘另一侧设有固定连接且用于接环连接的卡环，位于卡环内侧的所述贴盘上设有用于开孔测量的尺寸环，所述收集袋底部设有接尿管，所述接尿管上设有用于密封的活塞，所述接环内为空心环状，接环内设有卷绕多次的连接线，且接环外侧设有固定连接的定位环，所述定位环与接环内部相连通，且定位环另一端内设有滑动连接且只能单向转动连接的调节环，所述调节环外侧设有对称分布的把手杆，所述连接线两端均穿过定位环分别与调节环内的两侧壁连接固定。

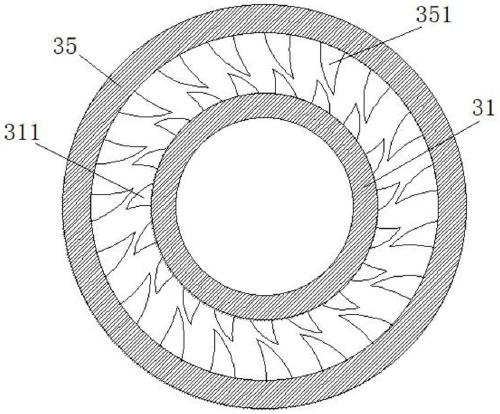

优选的，所述定位环内壁设有均匀分布的第一齿轮，所述调节环外侧壁上设有与第一齿轮相匹配的第二齿轮。
利用第一齿轮和第二齿轮的结合使用，使调节环只能进行单向转动，同时当需要解除接环与卡环的连接固定时，只需要将调节环向外拔出，使第一齿轮和第二齿轮分离，即可解除调节环的锁定。

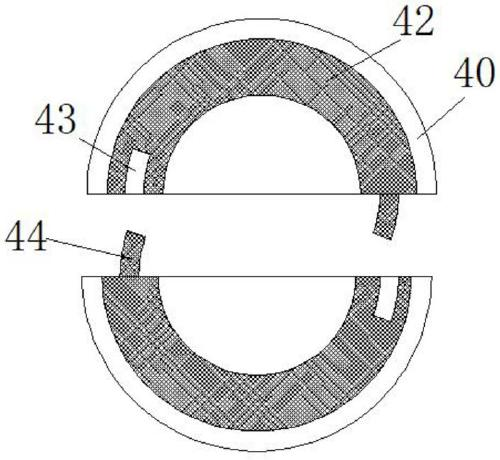

优选的，所述贴盘包括大小相同且对称分布的定位盘，所述定位盘一端的侧边均设有固定连接的卡板，且定位盘另一端上均设有与相应卡板相匹配且卡合的卡槽，所述卡板上均设有胶片。
进一步的，所述卡环、胶片和尺寸环均分为两个大小相同部分。
优选的，所述接环的内径大于卡环的外径。
与现有技术相比，本实用新型的有益效果是：
调节环、定位环和连接线的设计，利用调节环的转动，带动连接线不断的缠绕从而使连接线将接环的内径进行缩小，使接环与卡环之间，能够形成有效的密封，改变了原有接环和卡环采用直接用外力卡合的形式，减少原有按压式对用户的伤害，而且能保证连接的密封性。
【附图】：
