授权专利
【实用新型】一种乳管镜治疗车
专利号：ZL202022232892.1
申请日：20201010
发明人：张会莲
法律状态：授权
公开号：CN213606879U
授权公告日：2021-07-06
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种乳管镜治疗车。包括：车架，其上端设有平台，在所述平台四周设有向上延伸的周缘;翻盖，其铰接在所述周缘的一侧;沟槽，其设置在所述翻盖的下端面上，用于盘绕乳管镜光纤;以及一对消毒盘，其分别设置在所述平台的左部和右部，分别用于盛装盐水和戊二醛;其中，在所述沟槽的内壁设有用于提供缓冲的硅胶层。本实用新型的有益效果是：车架上部设有翻板，在所述翻板上设有盘绕乳管镜光纤的沟槽，能够防止光纤因过度弯折而损坏。
【技术领域】：
本实用新型涉及医疗器械领域，特别涉及一种乳管镜治疗车。
【实用新型内容】：
本实用新型的目的在于提供一种乳管镜治疗车，其车架上部设有翻板，在所述翻板上设有盘绕乳管镜光纤的沟槽，能够防止光纤因过度弯折而损坏。
为实现上述目的，本实用新型采用如下技术方案，包括：
车架，其上端设有平台，在所述平台四周设有向上延伸的周缘;
翻盖，其铰接在所述周缘的一侧;
沟槽，其设置在所述翻盖的下端面上，用于盘绕乳管镜光纤;以及
一对消毒盘，其分别设置在所述平台的左部和右部，分别用于盛装盐水和戊二醛;
其中，在所述沟槽的内壁设有用于提供缓冲的硅胶层。
优选的是，还包括：
上盖，其分别设置在所述消毒盘上，用于防止消毒盘内盛装的盐水和戊二醛溢出和挥发。
优选的是，还包括：在所述上盖的上端面上设有便于持握的把手。
优选的是，还包括：
豁口，其分别设置在所述上盖和消毒盘上，用于供待消毒的乳管镜镜头进入。
优选的是，还包括：
抽屉，其分别设置在所述平台的下方，用于盛装杂物。
优选的是，还包括：
万向滚轮，其设置在所述车架的下端，用于滚动支撑所述车架。
优选的是，在所述万向滚轮上设有刹车装置。
优选的是，在所述周缘的上端设有围栏。
本实用新型的有益效果是：车架上部设有翻板，在所述翻板上设有盘绕乳管镜光纤的沟槽，能够防止光纤因过度弯折而损坏。

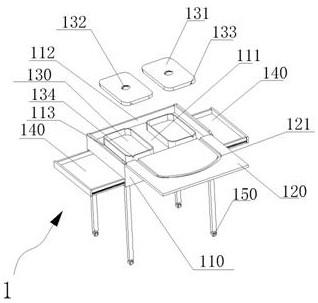

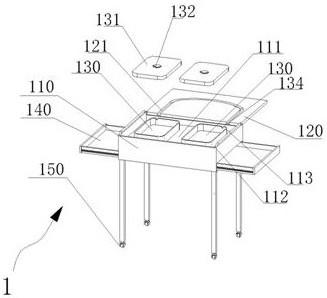

【附图】：
