【实用新型】一种吸痰辅助垫枕
专利号：ZL202022262917.2
申请日：20201013
发明人：张娜; 王雪; 邵良琼
法律状态：授权
公开号：CN213526059U
授权公告日：2021-06-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种吸痰辅助垫枕，包括枕体，所述枕体的外侧分别设置有用于实现对头部进行下垂的坠头倾斜面、用于实现对肩部件抬起的抬肩倾斜面和用于进行放置的底面，坠头倾斜面与抬肩倾斜面之间的夹角α为直角, 坠头倾斜面与抬肩倾斜面之间的夹角处形成有头部凹槽，通过将枕体的抬肩倾斜面垫于肩部，使上身肩背部抬高，此时肺部扩张利于呼吸，头部在重力作用下后仰90°，可以简单快速的打开气道，在经口鼻吸痰时能更及时和更彻底的吸痰，也大大减少了患者在吸痰时的痛苦，可应用于医护人员，也可用于家庭护理。
【技术领域】：
本实用新型涉及医疗技术领域，具体涉及一种吸痰辅助垫枕。
【实用新型内容】：
本实用新型提供的一种吸痰辅助垫枕，包括枕体，所述枕体的外侧分别设置有用于实现对头部进行下垂的坠头倾斜面、用于实现对肩部件抬起的抬肩倾斜面和用于进行放置的底面，坠头倾斜面与抬肩倾斜面之间的夹角α为直角, 坠头倾斜面与抬肩倾斜面之间的夹角处形成有头部凹槽。
进一步，所述枕体的外形呈三角柱体形状，坠头倾斜面、抬肩倾斜面和底面分别为枕体的三个外侧表面。
进一步，所述头部凹槽的内侧表面粘贴连接有软垫。
进一步，所述软垫采用海绵材料制成。
进一步，所述坠头倾斜面与底面之间的夹角β为60°。
进一步，所述抬肩倾斜面与底面之间的夹角γ为30°。
进一步，所述枕体采用硬质海绵材料制成。
进一步，所述头部凹槽的内侧面轮廓形状为弧形。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：通过将枕体的抬肩倾斜面垫于肩部，使上身肩背部抬高，此时肺部扩张利于呼吸，头部在重力作用下后仰90°，可以简单快速的打开气道，在经口鼻吸痰时能更及时和更彻底的吸痰，也大大减少了患者在吸痰时的痛苦，可应用于医护人员，也可用于家庭护理。

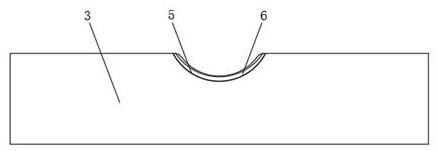

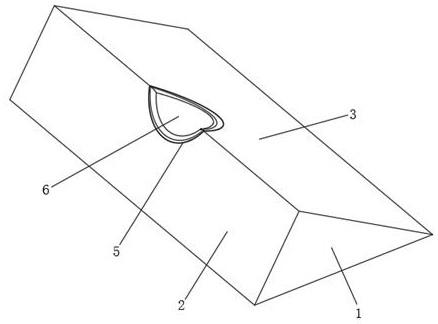

【附图】：
