【实用新型】一种下肢矫正支架
专利号：ZL202021899840.3
申请日：20200903
发明人：孟庆颖
法律状态：授权
公开号：CN213250115U
授权公告日：2021-05-25
交易方式：转让; 许可
【摘要】：
本实用新型涉及医疗器械技术领域，公开了一种下肢矫正支架，包括底座，所述底座的上端设置有座椅，所述底座的上端两侧均开设有滑槽，所述底座的上端前侧嵌入连接有连接板，所述底座的上端后侧连接有固定板，所述连接板的上端两侧均连接有电机。本实用新型气缸与座椅连接，气缸带动座椅移动，通过滑轮和滑槽的配合，可以使座椅能够更加稳定快速的笔直的前后移动，气缸将带动固定板到后端方便患者坐在座椅上，可根据患者的下肢长度，控制气缸将座椅推到合适的位置，双手握住扶杆，胳膊放置在护垫上，使患者使用更加舒适，主动齿轮带动从动齿轮转动，转动的丝杆控制伸缩杆上下移动，带动患者下肢上下摆动，整体结构简单方便操作。
【技术领域】：
本实用新型涉及医疗器械技术领域，具体是一种下肢矫正支架。
【实用新型内容】：
一种下肢矫正支架，包括底座，所述底座的上端设置有座椅，所述底座的上端两侧均开设有滑槽，所述底座的上端前侧嵌入连接有连接板，所述底座的上端后侧连接有固定板，所述连接板的上端两侧均连接有电机，所述连接板的上端中间处于两个电机旁边均连接有伸缩杆，所述伸缩杆的上端连接有矫正块。
作为本实用新型再进一步的方案：所述座椅的下端连接有若干滑轮，所述滑轮滑动连接在滑槽的内部。
作为本实用新型再进一步的方案：所述座椅的内侧左端槽内的底端设置有若干控制按钮，所述座椅的上端连接有警报灯。

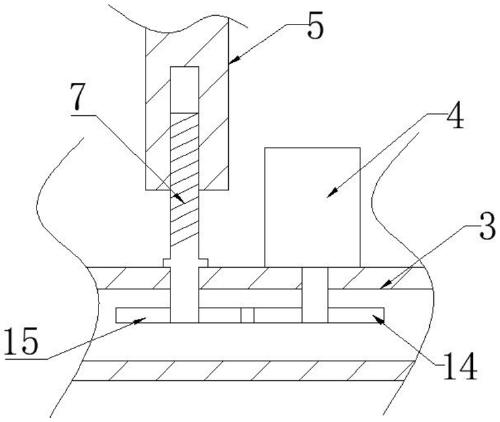

作为本实用新型再进一步的方案：所述电机的下端连接有主动齿轮，所述主动齿轮配合有从动齿轮，所述从动齿轮连接有丝杆，所述从动齿轮和主动齿轮处于连接板的下端。
作为本实用新型再进一步的方案：所述座椅的两侧扶手上端均连接有护垫以及处于护垫前端的扶杆。
作为本实用新型再进一步的方案：所述固定板的前端连接有气缸，所述气缸与座椅连接。
与现有技术相比，本实用新型的有益效果：
1、气缸与座椅连接，气缸带动座椅移动，滑轮和滑槽的配合，可以使座椅能够更加稳定快速的笔直的前后移动，气缸将带动固定板到后端方便患者坐在座椅上，当患者坐稳之后，可根据患者的下肢长度，控制气缸将座椅推到合适的位置。
2、坐在座椅上，双手握住扶杆，胳膊放置在护垫上，使患者使用更加舒适，将腿放在矫正块上，电机带动主动齿轮转动，主动齿轮带动从动齿轮转动，从动齿轮带动丝杆转动，转动的丝杆控制伸缩杆上下移动，带动患者下肢上下摆动，整体结构简单方便操作。
【附图】：
