授权专利
【发明专利】一种心内科重症临床患者用引流瓶
专利号：ZL202021842184.3
申请日：20200828
发明人：王微
法律状态：授权
公开号：CN213284746U
授权公告日：2021-05-28
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种心内科重症临床患者用引流瓶，包括引流瓶，所述引流瓶的内部通过固定块固定连接有储存瓶，所述引流瓶的内壁开设有螺纹槽，所述螺纹槽的内壁螺纹连接有引流盖，所述引流盖底部的内壁固定连接有密封圈，所述引流盖的上表面固定连接有连接管，所述连接管的内部固定连接有单向阀门。该心内科重症临床患者用引流瓶，通过支撑腿的设置，有效的提高了盖心内科重症临床患者用引流瓶在放置的稳定性，通过把手和橡胶垫之间的配合设置，有效的增加了该装置能够方便携带，不易将内部的尿液洒出，通过连接管、单向阀门和引流盖之间的配合设置，解决了在医护人员给患者进行连接时避免尿液压力过大向上回流。
【技术领域】：
本实用新型涉及心内科护理医疗设备技术领域，具体为一种心内科重症临床患者用引流瓶。
【实用新型内容】：
一种心内科重症临床患者用引流瓶，包括引流瓶，所述引流瓶的内部通过固定块固定连接有储存瓶，所述引流瓶的内壁开设有螺纹槽，所述螺纹槽的内壁螺纹连接有引流盖，所述引流盖底部的内壁固定连接有密封圈，所述引流盖的上表面固定连接有连接管，所述连接管的内部固定连接有单向阀门，所述引流瓶的外表面设置有刻度条，所述储存瓶的底部固定连接有排水管，排水管的外表面固定连接有开关阀门，所述引流瓶的底部固定连接有支撑腿，所述引流瓶外表面的一侧固定连接有把手。
可选的，所述引流瓶的材质为钢化玻璃。
可选的，所述引流盖的外表面固定连接有防滑套。
可选的，所述支撑腿的数量为四个，四个所述支撑腿以矩形阵列的形式固定连接有引流瓶的底部。
可选的，所述把手的数量为两个，以引流瓶的中心线为对称轴。
可选的，所述把手的外表面固定连接有橡胶垫。
本实用新型提供了一种心内科重症临床患者用引流瓶，具备以下有益效果：
1、该心内科重症临床患者用引流瓶，通过支撑腿的设置，有效的提高了盖心内科重症临床患者用引流瓶在放置的稳定性，减少给患者带来的疼痛，通过把手和橡胶垫之间的配合设置，有效的增加了该装置能够方便携带，不易将内部的尿液洒出，通过连接管、单向阀门和引流盖之间的配合设置，有效的解决了在医护人员给患者进行连接时避免尿液压力过大向上回流。
2、该心内科重症临床患者用引流瓶，通过刻度条的设置，有效的解决了医护人员可以通过观察刻度条，来进行是否排出储存瓶内部的尿液，通过排水管和开关阀门之间的配合设置，有效的解决了医护人员在给患者进行尿液的排出和清理，减轻医护人员的工作量，提高该装置的实用性。

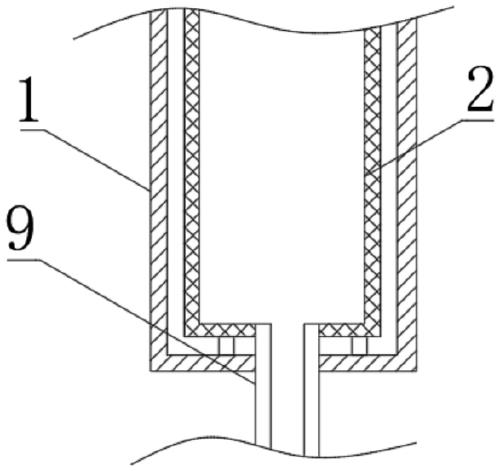

【附图】：
