授权专利
【实用新型】一种新型输液泵
专利号：ZL202021998797.6
申请日：20200914
发明人：姬红然; 李楠
法律状态：授权
公开号：CN213526845U
授权公告日：2021-06-25
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种新型输液泵，包括外壳，外壳的内顶部固定安装有变速电机，变速电机的下端连接有螺纹杆，螺纹杆上螺纹安装有螺纹套筒，螺纹套筒的下端连接有压板，螺纹套筒的一侧固定连接有滑块，外壳的内壁上开设有滑槽，外壳的内底部设置有挤压腔，外壳的内底部开设有缺口，输液瓶更换口上安装有门板;弹性塑料管卡卡接在输液管的墨菲氏管上，且弹性塑料管卡的内侧安装有红外滴液传感器。本输液泵可以通过机械旋转推压的方式，可对软体输液类器皿直接作用，减少配药时的反复操作以及患者自己不能自己处理药物更换的问题，且通过红外滴液传感器进行滴速测量，然后通过PLC控制器控制变速电机的转速，控制均匀的输液速度。
【技术领域】：
本实用新型涉及输液泵技术领域，具体为一种新型输液泵。
【实用新型内容】：
一种新型输液泵，包括：
外壳，所述外壳的内顶部固定安装有变速电机，所述变速电机的下端通过联轴器连接有螺纹杆，所述螺纹杆上螺纹安装有螺纹套筒，所述螺纹套筒的下端固定连接有压板，所述螺纹套筒的一侧固定连接有滑块，所述外壳的内壁上开设有滑槽，所述滑块的一端滑动插接在所述滑槽内，所述外壳的内底部设置有挤压腔，所述外壳的内底部开设有缺口，所述外壳的一侧开设有输液瓶更换口，所述输液瓶更换口上安装有门板;
弹性塑料管卡，所述弹性塑料管卡卡接在输液管的墨菲氏管上，且所述弹性塑料管卡的内侧安装有红外滴液传感器，所述红外滴液传感器的一侧通过连接线连接有PLC控制器，所述PLC控制器固定安装在所述外壳的一侧。
优选的，还包括有软体输液器皿，所述软体输液器皿安装在所述挤压腔内，所述软体输液器皿下端的输液管设置在所述缺口内。
通过采用上述技术方案，本输液泵可以通过机械旋转推压的方式，可对软体输液类器皿直接作用，减少配药时的反复操作以及患者自己不能自己处理药物更换的问题，且可以通过红外滴液传感器进行滴速测量，并可以自行纠正压力，保持在设定范围，控制均匀的输液速度。
优选的，所述外壳的一侧固定连接有L形卡块，所述门板上转动安装有转动杆，所述转动杆的一端卡在所述L形卡块的内侧。
通过采用上述技术方案，通过L形卡块和转动杆配合，便于门板开合。
优选的，所述PLC控制器上安装有显示屏，且PLC控制器上还安装有用于控制变速电机速度增减的操作按钮。
通过采用上述技术方案，通过操作按钮可以调整变速电机的转速，从而调整输液压力和输液速度。
优选的，所述外壳的正面下部还安装有警示灯以及工作指示灯。
通过采用上述技术方案，通过警示灯，在异常发生时，可以提供报警信息。
优选的，所述外壳的顶部两侧还固定连接有固定带。
通过采用上述技术方案，通过固定带便于将外壳固定在吊架上。
与现有技术相比，本实用新型的有益效果是：
本输液泵可以通过机械旋转推压的方式，可对软体输液类器皿直接作用，减少配药时的反复操作以及患者不能自己处理药物更换的问题，给特殊需求患者一个居家旅行时都可以使用的环境，操作简单，并在外救援时对于没有配药环境的情况下也可使用，给予患者及时处理;且本实用新型可以通过安装在弹性塑料管卡内侧的红外滴液传感器，进行滴速测量，然后通过PLC控制器采集滴速信息，并通过信息处理控制变速电机的转速，从而调整压力，且可以自行纠正压力，保持在设定范围，控制均匀的输液速度;且可以通过滴速判断输液是否正常进行。

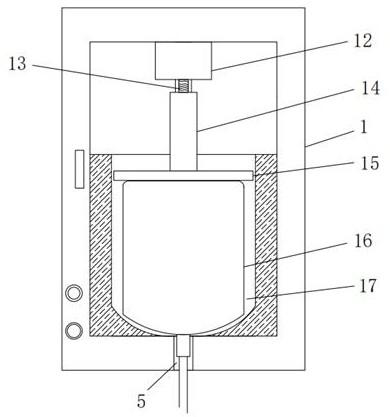

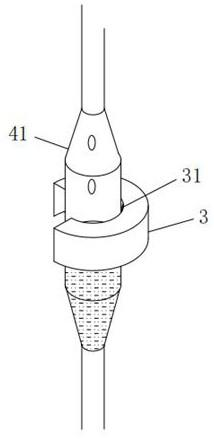

【附图】：
