【实用新型】一种血液透析用导管固定支架
专利号：ZL202021922746.5
申请日：20200904
发明人：刘旖旎
法律状态：授权
公开号：CN213642476U
授权公告日：2021-07-09
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种血液透析用导管固定支架，包括圆柱支撑筒，圆柱支撑筒的正面且与顶部相交开设有切口，切口的左侧切口螺钉固定连接有合页，通过将透析仪器挂在挂钩上，再将透析管远离透析仪器的一端从圆柱支撑筒的内部穿过通孔二连接在患者皮肤上，通过将透析用导管出与患者皮肤的接触的一段，其他多余部分均塞进圆柱支撑筒的内部，从而使得多余部分被收藏，避免被他人碰到从而伤害到患者，且透析仪器挂在挂钩上时，转动螺纹杆，带动固定架二转动，当转动到与固定架一呈交叉状态时，对仪器产生保护，避免他人碰到仪器端口的透析管，从而影响透析工作。
【技术领域】：
本实用新型涉及血液透析技术领域，尤其涉及一种血液透析用导管固定支架。
【实用新型内容】：
一种血液透析用导管固定支架，包括圆柱支撑筒，所述圆柱支撑筒的正面且与顶部相交开设有切口，所述切口的左侧切口螺钉固定连接有合页，所述合页远离切口左侧的一端螺钉固定连接有固定块，所述固定块的前方设有橡胶块，所述橡胶块的前方设有紧定螺钉，所述紧定螺钉贯穿橡胶块与固定块正面的螺纹槽固定连接，所述圆柱支撑筒的右侧外壁固定焊接有T形圆柱杆，所述橡胶块的正面到背面之间且靠近右端面的位置开设有通孔一，所述T 形圆柱杆与通孔一内壁活动套接，所述圆柱支撑筒的顶部固定焊接有固定架一，所述固定架一的顶部到底部之间开始有螺纹孔，所述螺纹孔的内壁螺纹连接有螺纹杆，所述螺纹杆的顶部且位于固定架一的上方固定焊接有固定架二，所述固定架一的底部且位于螺纹杆的外侧固定焊接有连接架，所述连接架的底部规定焊接有挂钩，所述固定块的正面到背面之间开设有通孔二。
进一步地，所述通孔二为圆柱形，且直径与医用透析管的外壁尺寸相匹配。
进一步地，所述固定架二底部中间凹槽的槽底与固定架一的顶部接触时，底部与圆柱支撑筒的顶部有距离。
进一步地，所述T形圆柱杆的数量与橡胶块上的通孔一的数量相匹配。
进一步地，所述固定块的正面和背面为曲面，且分别与圆柱支撑筒的内圈圆弧和外圈圆弧的延长线重合。
相比于现有技术，本实用新型的有益效果在于：
通过将透析仪器挂在挂钩上，再将透析管远离透析仪器的一端从圆柱支撑筒的内部穿过通孔二连接在患者皮肤上，通过将透析用导管出与患者皮肤的接触的一段，其他多余部分均塞进圆柱支撑筒的内部，从而使得多余部分被收藏，避免被他人碰到从而伤害到患者，且透析仪器挂在挂钩上时，转动螺纹杆，带动固定架二转动，当转动到与固定架一呈交叉状态时，对仪器产生保护，避免他人碰到仪器端口的透析管，从而影响透析工作。

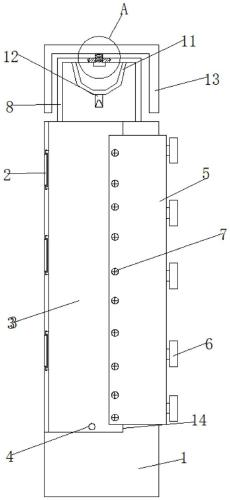

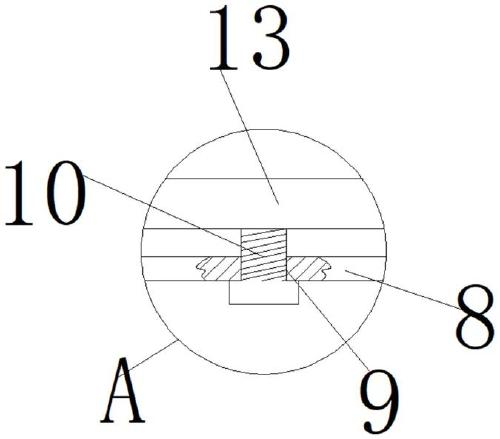

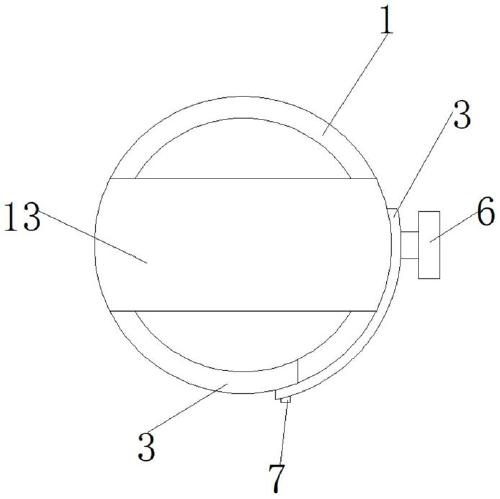

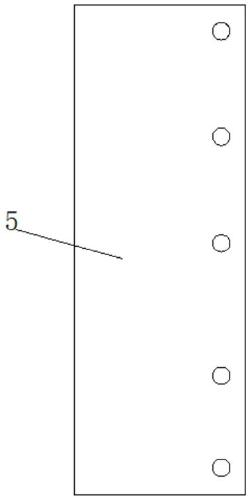

【附图】：
