授权专利
【实用新型】一种一次性使用医用无菌敷料
专利号：ZL202022761175.8
申请日：20201125
发明人：陈万臣
法律状态：授权
公开号：CN213851428U
授权公告日：2021-08-03
交易方式：转让; 许可
【摘要】：
本实用新型涉及一种一次性使用医用无菌敷料，包括面层(6)，所述面层(6)一侧与储液层(5)连接，所述储液层(5)一侧设置有吸湿层(4)，所述吸湿层(4)中部为槽体结构，其中，所述槽体内用于安装贴合面料(2)，所述贴合面料(2)一侧设置有凸起(1)。本实用新型通过设置的储液层，可以将吸湿层内的液体吸附，并且将贴合面料安装于槽体结构内，可以方便拆卸和组合，通过在贴合面料一侧设置凸起，可以将凸起压迫于穿刺点，预防渗液。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其涉及一种一次性使用医用无菌敷料。
【实用新型内容】：
本实用新型实施例公开了一种一次性使用医用无菌敷料，包括面层，所述面层一侧与储液层连接，所述储液层一侧设置有吸湿层，所述吸湿层中部为槽体结构，其中，所述槽体内用于安装贴合面料，所述贴合面料一侧设置有凸起。
在上述任一方案中优选的是，一次性使用医用无菌敷料，还包括粘结部，所述粘结部与所述面层连接，可设置于所述面层的侧面或底面。
在上述任一方案中优选的是，所述粘结部包括第一魔术贴和第二魔术贴，所述第一魔术贴和第二魔术贴的一端分别与所述面层的两侧连接;
当不用时，所述第一魔术贴和第二魔术贴叠合在所述面层的一侧，并相互粘结。
在上述任一方案中优选的是，一次性使用医用无菌敷料，还包括第一粘合部，所述第一粘合部设置于所述储液层一侧，且所述第一粘合部面积接近于所述槽体结构的面积，以实现所述贴合面料一侧与所述第一粘合部粘结。
在上述任一方案中优选的是，一次性使用医用无菌敷料，还包括第二粘合部，所述第二粘合部设置于所述吸湿层一侧，并远离所述储液层与所述吸湿层之间的接触层。
在上述任一方案中优选的是，一次性使用医用无菌敷料，还包括磁疗片，所述磁疗片设置于所述储液层一侧，并粘结于所述第一粘合部上。
在上述任一方案中优选的是，所述吸湿层为无纺布层。
在上述任一方案中优选的是，所述贴合面料内设置有夹芯层，所述夹芯层包括无纺布和中药包，
其中，所述无纺布包裹在所述中药包外。
在上述任一方案中优选的是，所述凸起与所述贴合面料粘结。
与现有技术相比，本实用新型实施例一次性使用医用无菌敷料，通过设置的储液层，可以将吸湿层内的液体吸附，并且将贴合面料安装于槽体结构内，可以方便拆卸和组合，通过在贴合面料一侧设置凸起，可以将凸起压迫于穿刺点，预防渗液。
通过设置粘结部，可以将粘结部与面层连接，并且可设置于面层的侧面或底面，因此，可以通过粘结部将敷料固定，方便使用。

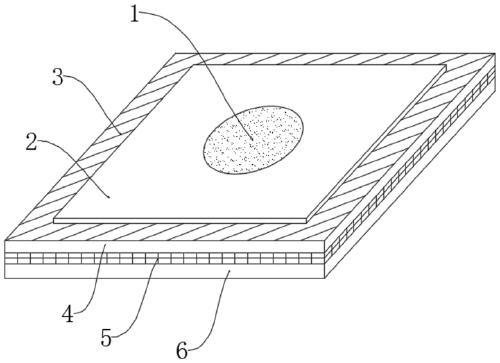

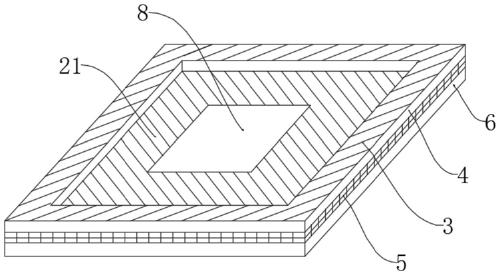

【附图】：
