授权专利
【实用新型】一种医用经口检查用牙垫
专利号：ZL202022761168.8
申请日：20201125
发明人：陈万臣; 徐宝宏
法律状态：授权
公开号：CN214208297U
授权公告日：2021-09-17
交易方式：转让; 许可
【摘要】：
本发明提供了一种医用经口检查用牙垫，包括封闭环和开口环，所述封闭环与所述开口环之间设置有伸缩部。本实用新型提供了一种医用经口检查用牙垫，经口气管插管和胃镜检查需要同时进行的患者，可将本医用经口检查用牙垫置于口腔，本医用经口检查用牙垫设置有一个封闭环和一个开口环，胃镜导管可以通过所述封闭环进入人体内部，所述开口环用于固定经口气插管，所述开口环为一个C型弹性件，所述开口环上设置了一个卡扣结构，可以用于根据经口气插管的直径进行调整，实现对经口气插管更好的固定。所述开口环和所述封闭环之间通过伸缩部相连，所述伸缩部可以调节所述开口环与所述封闭环之间的距离，进而能更好的满足人体的实际情况需求。
【技术领域】：
本发明涉及医疗器械领域，具体涉及一种医用经口检查用牙垫。
【实用新型内容】：
本实用新型的目的是提供一种医用经口检查用牙垫，其用于解决现有技术中胃镜检查过程中气管导管装置和胃镜装置之间的位置距离不可调，胃镜咬口器器械结构复杂的不足之处。
为了实现上述目的，本实用新型提供如下技术方案：

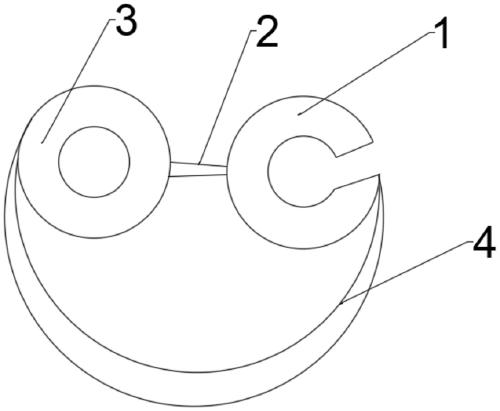

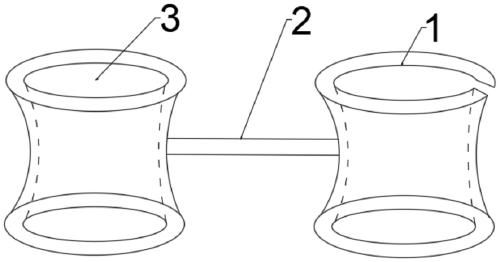

一种医用经口检查用牙垫，包括封闭环和开口环，所述封闭环与所述开口环之间设置有伸缩部。
在上述任一方案中优选的是，所述开口环为一C字形弹性件。
在上述任一方案中优选的是，所述开口环上设置有一卡扣结构。

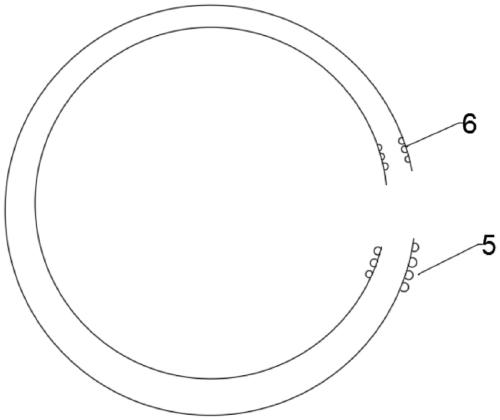

在上述任一方案中优选的是，所述卡扣结构设置于所述开口环的开口两端处，所述开口环开口的一端内壁上设置有卡槽6，所述开口环开口的另一端外侧设置有卡扣5，所述卡扣5与所述卡槽6配合使用。
在上述任一方案中优选的是，所述卡扣5为空气气囊。
在上述任一方案中优选的是，所述开口环和所述封闭环的外缘覆盖有胶圈。
在上述任一方案中优选的是，所述伸缩组件伸缩部为由橡胶材料制成的一杆状结构制品。
在上述任一方案中优选的是，所述伸缩部两端分别与所述封闭环和开口环可拆卸或不可拆卸连接。
在上述技术方案中，本实用新型提供了一种医用经口检查用牙垫，经口气管插管和胃镜检查需要同时进行的患者，可将本医用经口检查用牙垫置于口腔，本医用经口检查用牙垫设置有一个封闭环和一个开口环，胃镜导管可以通过所述封闭环进入人体内部，所述开口环用于固定经口气插管，所述开口环为一个C型弹性件，所述开口环上设置了一个卡扣结构，可以用于根据经口气插管的直径进行调整，实现对经口气插管更好的固定。所述开口环和所述封闭环之间通过伸缩部相连，所述伸缩部可以调节所述开口环与所述封闭环之间的距离，进而能更好的满足人体的实际情况需求。同时，本医用经口检查用牙垫在所述开口环的外侧和所述封闭环的外侧还连接有弹性松紧带，患者可以将松紧带套在头上，进一步固定该医用经口检查用牙垫。
【附图】：
