授权专利
【实用新型】一种针灸用针具校准装置
专利号：ZL202020358138.X
申请日：20200320
发明人：马海舰
法律状态：授权
公开号：CN212495058U
授权公告日：2021-02-09
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种针灸用针具校准装置，包括底板，底板上端面左侧设有固定座一，固定座一上方设有下压板一，下压板一前后两端螺纹连接有螺纹杆一，螺纹杆一下端与固定座一转动连接，螺纹杆一上端设有齿轮一，调节杆一上设有齿轮二，底板上端面固定座一右侧设有固定座二，固定座二上方设有下压板二，下压板二前后两端螺纹连接有螺纹杆二，螺纹杆二下端与固定座二转动连接，螺纹杆二上端设有齿轮三，调节杆二上设有齿轮四，底板上设有滑槽，滑槽内转动连接有螺纹杆三，螺纹杆三上螺纹连接有连接片三，连接片三与滑槽滑动连接，连接片三与固定座二连接。本实用新型的优点在于：可同时对多根针具进行校正、校正耗时短、效率高、使用方便。
【技术领域】：
本实用新型涉及针灸用针具技术领域，具体是指一种针灸用针具校准装置。
【实用新型内容】：
本实用新型提供的技术方案为：一种针灸用针具校准装置，包括底板，所述底板上端面左侧设有固定座一，所述固定座一上方设有下压板一，所述下压板一前后两端螺纹连接有螺纹杆一，所述螺纹杆一下端与固定座一转动连接，所述螺纹杆一上端设有齿轮一，所述下压板一上端面设有连接片一，所述连接片一上转动连接有调节杆一，所述调节杆一上设有齿轮二，所述齿轮二与齿轮一啮合，所述底板上端面固定座一右侧设有固定座二，所述固定座二上方设有下压板二，所述下压板二前后两端螺纹连接有螺纹杆二，所述螺纹杆二下端与固定座二转动连接，所述螺纹杆二上端设有齿轮三，所述下压板二上端面设有连接片二，所述连接片二上转动连接有调节杆二，所述调节杆二上设有齿轮四，所述齿轮四与齿轮三啮合，所述底板上设有滑槽，所述滑槽内转动连接有螺纹杆三，所述螺纹杆三右端与底板转动连接，且从底板露出，所述螺纹杆三上螺纹连接有连接片三，所述连接片三与滑槽滑动连接，所述连接片三与固定座二连接，所述固定座一和固定座二之间设有支撑板。
本实用新型与现有技术相比的优点在于：该针灸用针具校准装置，通过固定座一、下压板一和固定座二和下压板二对针具的两端进行固定，通过转动螺纹杆三，使得与螺纹杆三螺纹连接的连接片三在螺纹杆上移动，从而带动固定座二和下压板二移动，对针具进行拉伸，对折弯处进行校正，使用方便的同时，可同时对多根针具进行校正，耗时短、效率高。
作为改进，所述固定座一、下压板一相对的一面和固定座二、下压板二相对的一面上均设有橡胶垫。
作为改进，所述支撑板后侧铰接有加热板，所述加热板上设有电源接头。
作为改进，所述支撑板上端面与固定座一、固定座二上端面平齐。
作为改进，所述调节杆一、调节杆二前端和螺纹杆三右端均设有把手。

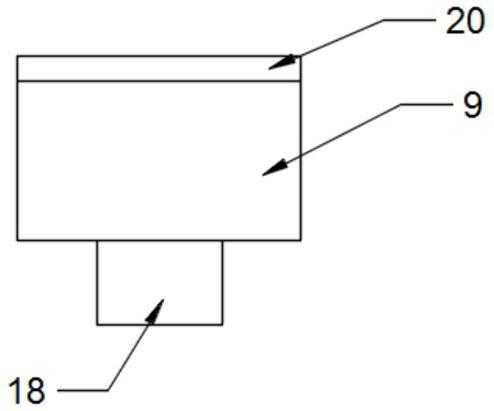

【附图】：
