授权专利
【实用新型】一种综合护理用药片碾粉装置
专利号：ZL202021906366.2
申请日：20200903
发明人：吴永霞
法律状态：授权
公开号：CN213287053U
授权公告日：2021-05-28
交易方式：转让; 许可
【摘要】：
本实用新型属于综合护理用药片碾粉技术领域，尤其为一种综合护理用药片碾粉装置，包括工作台，所述工作台的顶部分别固定连接有第一弹簧和伸缩杆，所述伸缩杆的顶部固定连接有滤网支架，所述滤网支架的顶部固定连接有震动电机，所述震动电机的顶部设有细过滤网，所述工作台的顶部固定连接有碾压罐支架，所述碾压罐支架的顶部固定连接有碾压罐主体，所述碾压罐主体的顶部设有碾压石，所述碾压石的顶部固定连接有第一齿轮。本实用新型通过第二固定板的底部安装第二电动推杆，通过第二电动推杆的底部转轴转动连接第一齿轮，通过第一齿轮的一侧啮合第二齿轮，再通过电机主体的转动带动碾压石进行转动，从而使得药片在进行碾磨时更充分，效果更好。
【技术领域】：
本实用新型涉及综合护理用药片碾粉技术领域，具体为一种综合护理用药片碾粉装置。
【实用新型内容】：
本实用新型提供如下技术方案：一种综合护理用药片碾粉装置，包括工作台，所述工作台的顶部分别固定连接有第一弹簧和伸缩杆，所述伸缩杆的顶部固定连接有滤网支架，所述滤网支架的顶部固定连接有震动电机，所述震动电机的顶部设有细过滤网，所述工作台的顶部固定连接有碾压罐支架，所述碾压罐支架的顶部固定连接有碾压罐主体，所述碾压罐主体的顶部设有碾压石，所述碾压石的顶部固定连接有第一齿轮，所述第一齿轮的一侧啮合有第二齿轮，所述第二齿轮的顶部固定连接在电机主体的输出端，所述工作台的顶部固定连接有第一固定板，所述第一齿轮的顶部通过转轴转动连接有第二电动推杆，所述工作台的底部设有出料口，所述工作台的底部固定连接有固定柱。
作为本实用新型的一种优选技术方案，所述滤网支架的底部开设有第一过滤孔，所述碾压罐主体的底部开设有第二过滤孔。
作为本实用新型的一种优选技术方案，所述电机主体的一侧固定连接有第一电动推杆，所述第一电动推杆的另一端固定连接在第一固定板的一侧。
作为本实用新型的一种优选技术方案，所述第一固定板的一侧固定连接有推杆支架，所述推杆支架的顶部与第一电动推杆的底部固定连接。
作为本实用新型的一种优选技术方案，所述第二电动推杆的顶部固定连接有第二固定板，所述第二固定板的一侧固定连接在第一固定板的一侧。
作为本实用新型的一种优选技术方案，所述滤网支架的内部穿插有限位杆，所述限位杆的另一端穿插至细过滤网的内部，所述滤网支架的外壁固定连接有第二弹簧，所述第二弹簧的内壁与限位杆的外壁滑动连接，所述限位杆的另一端固定连接有拉手。
与现有技术相比，本实用新型提供了一种综合护理用药片碾粉装置，具备以下有益效果：
1、该综合护理用药片碾粉装置，通过第二固定板的底部安装第二电动推杆，通过第二电动推杆的底部转轴转动连接第一齿轮，通过第一齿轮的一侧啮合第二齿轮，再通过电机主体的转动带动碾压石进行转动，从而使得药片在进行碾磨时更充分，效果更好。
2、该综合护理用药片碾粉装置，通过碾压罐主体的底部设有细过滤网，并在细过滤网的外侧安装有滤网支架、震动电机、第一弹簧和伸缩杆，从而使得能够对没有碾磨好的药品进行单独筛选。

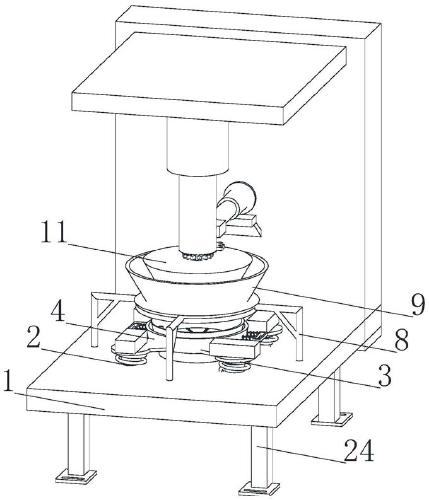

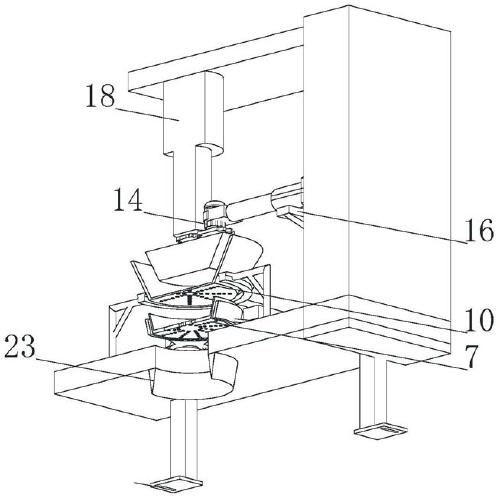

【附图】：
