授权专利
【实用新型】一种足部冲洗换药用集液装置
专利号：ZL202022165243.4
申请日：20200928
发明人：杜亚丽; 闫昌葆; 吴伟伟; 贾秋平
法律状态：授权
公开号：CN214209055U
授权公告日：2021-09-17
交易方式：转让; 许可
【摘要】：
本实用新型涉及一种足部冲洗换药用集液装置，包括储液槽(1)和密封部(2)，密封部(2)盖设于储液槽(1)上，还包括储液组件(6)，储液组件(6)设置于储液槽(1)内，还包括导流板(4)，导流板(4)设置于密封部(2)内，导流板(4)上具有出液口(5)，储液组件(6)一部分设置于储液槽(1)内，另一部分放置于导流板(4)上。本实用新型体积小，可以方便摆放在床上，能够很好地回收污液，极大地方便了医护人员的使用。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其涉及一种足部冲洗换药用集液装置。
【实用新型内容】：
本实用新型实施例公开了一种足部冲洗换药用集液装置，包括储液槽和密封部，所述密封部盖设于所述储液槽上，还包括储液组件，所述储液组件设置于所述储液槽内。
在上述任一方案中优选的是，足部冲洗换药用集液装置，还包括导流板，所述导流板设置于所述密封部内，所述导流板上具有出液口，所述储液组件一部分设置于所述储液槽内，另一部分放置于所述导流板上。
在上述任一方案中优选的是，所述导流板呈漏斗状。

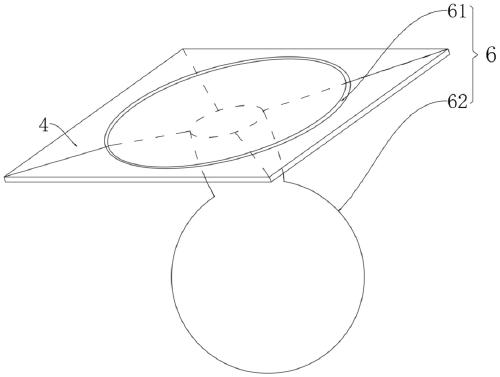

在上述任一方案中优选的是，所述储液组件包括边缘部和储液部，所述储液部与所述边缘部连接，以形成一储液空间。
在上述任一方案中优选的是，所述储液部设置于所述储液槽内，所述边缘部穿过所述出液口，并贴附于所述导流板上，以实现液体从所述边缘部流入至所述储液部。
在上述任一方案中优选的是，所述边缘部与所述储液部一体成型。
在上述任一方案中优选的是，所述导流板与所述密封部一体成型或可拆卸连接。
在上述任一方案中优选的是，还包括边框，所述边框设置于所述密封部上。
在上述任一方案中优选的是，所述边框与所述密封部一体成型或可拆卸连接。

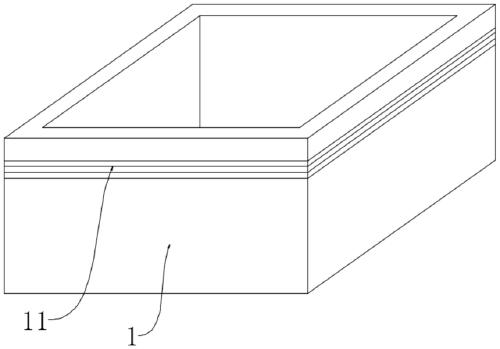

在上述任一方案中优选的是，足部冲洗换药用集液装置，还包括第一防滑部，所述第一防滑部设置于所述储液槽外表面，以实现所述密封部与所述储液槽之间通过所述第一防滑部固定。
在上述任一方案中优选的是，所述储液槽与所述第一防滑部一体成型。
在上述任一方案中优选的是，足部冲洗换药用集液装置，还包括第二防滑部，所述第二防滑部设置于所述密封部内部，以实现所述密封部盖设于所述储液槽上部时，所述第二防滑部与所述第一防滑部扣合。
在上述任一方案中优选的是，所述第二防滑部与所述密封部一体成型。
与现有技术相比，本实用新型实施例足部冲洗换药用集液装置，密封部盖设于所述储液槽上，可以起到密封的作用，避免晃动，还包括储液组件，所述储液组件设置于所述储液槽内，可以在储液组件内部盛放液体。
足部冲洗换药用集液装置，还包括导流板，所述导流板设置于所述密封部内，所述导流板上具有出液口，所述储液组件一部分设置于所述储液槽内，另一部分放置于所述导流板上，且导流板呈漏斗状可以方便导流，避免液体存留在导流板上方，方便使用。
所述储液组件包括边缘部和储液部，所述储液部与所述边缘部连接，以形成一储液空间，可以用于储存液体，所述储液部设置于所述储液槽内，所述边缘部穿过所述出液口，并贴附于所述导流板上，以实现液体从所述边缘部流入至所述储液部，方便收集废液，所述边缘部与所述储液部一体成型，结构坚固，更加耐用。
所述导流板与所述密封部一体成型或可拆卸连接，可以通过螺钉拆卸连接，方便组装和拆卸，边框设置于所述密封部上，可以避免液体溢出。
【附图】：
