授权专利
【实用新型】医用管路固定吸水垫
专利号：ZL202022889159.7
申请日：20201204
发明人：高爽; 高丽
法律状态：授权
公开号：CN214208663U
授权公告日：2021-09-17
交易方式：转让; 许可
【摘要】：
本实用新型公开了一种医用管路固定吸水垫，包括：里层，所述里层水平放置，所述里层紧贴皮肤放置，所述里层的上方设置有中层，所述中层与内层组件固定连接，所述中层的上方设置有外层，所述外层与中层固定连接，所述里层、中层和外层表面的中部竖直设置有固定环板，所述固定环板贯穿里层、中层和外层并固定连接。本实用新型具有良好的吸水、锁水能力，能够及时的处理伤口的渗出液，防止伤口感染及皮肤浸渍，无需频繁更换，造成皮肤损伤，并且采用医用无菌敷料，能够粘附于皮肤表面，使用、操作方便，且防止造成患者肌肤机械性损伤。
【技术领域】：
本实用新型涉及医疗辅助器械相关技术领域，更具体地，涉及一种医用管路固定吸水垫。
【实用新型内容】：

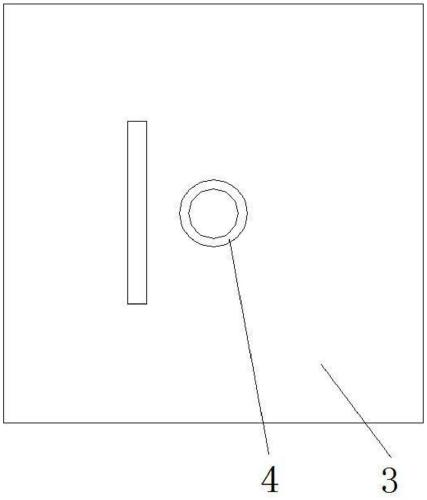

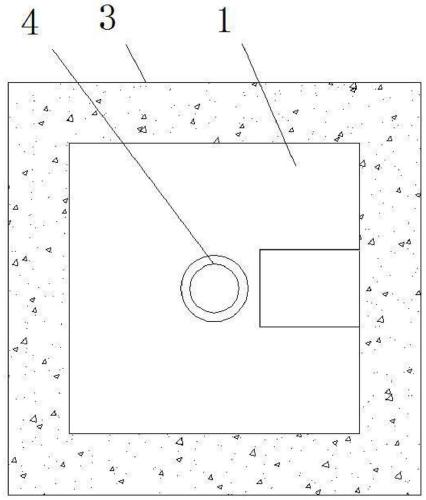

本实用新型提供了一种医用管路固定吸水垫，包括：里层，所述里层水平放置，所述里层紧贴皮肤放置，所述里层的上方设置有中层，所述中层与里层固定连接，所述中层的上方设置有外层，所述外层与中层固定连接，所述里层、中层和外层表面的中部竖直设置有固定环板，所述固定环板贯穿里层、中层和外层并固定连接。

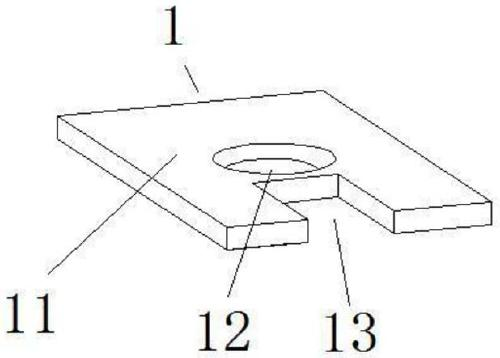

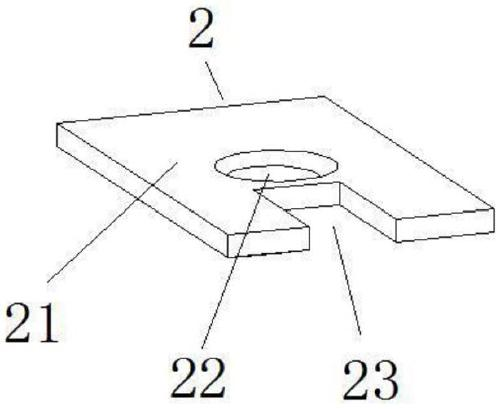

所述里层包括里层本体，所述里层本体为肌肤包覆层，所述里层本体靠近皮肤一侧中部开设有第一沉孔，所述中层包括中层本体，所述中层本体中部开设有与第一沉孔对应的通孔，外层本体中部开设有与第一沉孔对应的第二沉孔。
所述里层本体的其中一个边缘开设有第一槽，所述中层本体的其中一个边缘开设有与第一槽相对应的第二槽。

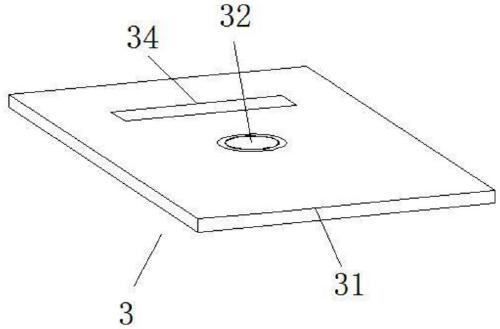

所述外层包括外层本体，所述外层本体边缘大于里层本体和中层本体的边缘，所述外层本体边缘靠近皮肤一侧设置有胶黏层。
所述里层本体采用透气无纺布，所述中层本体由高吸水树脂层构成。
所述外层本体由PE透气膜构成，所述胶黏层采用硅凝胶。
所述外层本体远离皮肤一侧固定连接有浸湿显条。

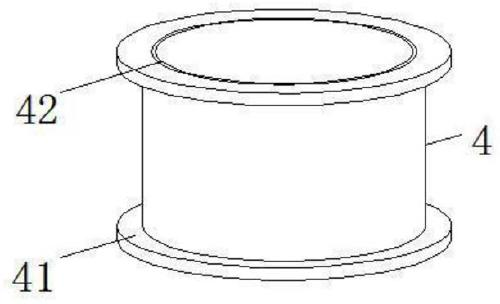

所述固定环板的内弧形侧面竖直固定连接有橡胶垫，所述固定环板外弧形侧面上下端均水平固定连接有卡板。
与现有技术相比，本实用新型提供的医用管路固定吸水垫，至少实现了如下的有益效果：具有良好的吸水、锁水能力，能够及时的处理伤口的渗出液，防止伤口感染及皮肤浸渍，无需频繁更换，造成皮肤损伤，并且采用医用无菌敷料，能够粘附于皮肤表面，使用、操作方便，且防止造成患者肌肤机械性损伤，里层的设置便于与病人肌肤直接接触，紧贴皮肤，能够使皮肤表面渗出液快速渗透，并有效阻值回渗，保持表层干爽，中层的设置便于使本实用新型具有良好的吸水锁水能力，能够及时处理伤口渗出液，防止伤口感染，外层的设置便于阻挡渗出液外渗，透气性好，且能及时发现有无渗出液，连接带的设置便于改变现存的胶带固定的方式，防止因胶带的使用对患者造成机械性损伤。
【附图】：
