【实用新型】治疗床及放射治疗装置
专利号：ZL202021026795.0
申请日：20200605
发明人：高玉艳; 南贤秀; 徐程
法律状态：授权
公开号：CN213432632U
授权公告日：2021-06-15
交易方式：转让; 许可
【摘要】：
本申请实施例提供了一种治疗床及放射治疗装置。该治疗床，包括：床体和多维基座;床体包括：床面、床底座、翻转组件和头部固定组件;头部固定组件与床面连接，用于承托并限制患者的头部;床面用于承托并限制患者的肢体;翻转组件包括若干可伸缩件，若干可伸缩件布置于床面和床底座的周边，每一可伸缩件连接床底座和床面，以带动床面做翻转运动，以修正患者在治疗区内的体位;多维基座与床底座的远离床面的一侧连接，以驱动床体进行多维运动，使患者的头部处于治疗区。本申请实施例实现了可调整患者在立体定向放射治疗区内的体位，以与录入治疗机的CT图像相一致，提高患者的治疗精度。
【技术领域】：
本申请涉及医疗技术领域，具体而言，本申请涉及一种治疗床及放射治疗装置。
【实用新型内容】：
本申请提出一种治疗床及放射治疗装置，用以解决现有技术存在患者头部的治疗精度难以提高的技术问题。

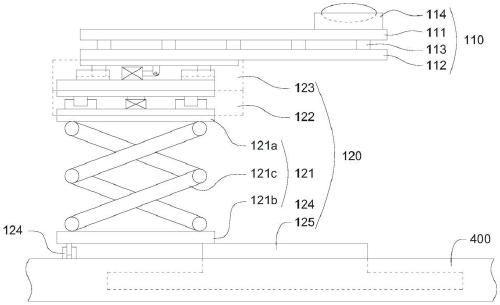

第一个方面，本申请实施例提供了一种治疗床，包括：床体和多维基座;
床体包括：床面、床底座、翻转组件和头部固定组件;

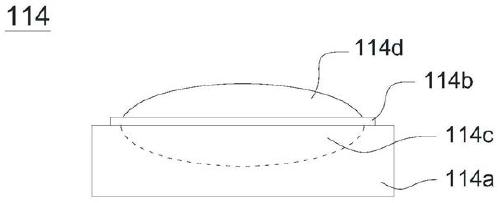

头部固定组件与床面连接，用于承托并限制患者的头部;
床面用于承托并限制患者的肢体;
翻转组件包括若干可伸缩件，若干可伸缩件布置于床面和床底座的周边，每一可伸缩件连接床底座和床面，以带动床面做翻转运动，以修正患者在治疗区内的体位;
多维基座与床底座的远离床面的一侧连接，以驱动床体进行多维运动，使患者的头部处于治疗区。

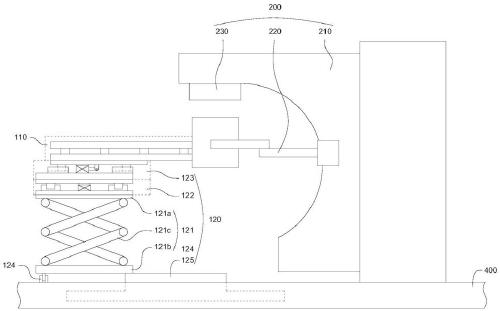

第二个方面，本申请实施例提供了一种放射治疗装置，包括：高能电子直线加速器，如上述第一个方面提供的治疗床，以及控制器;
高能电子直线加速器包括：治疗机主体、以及与治疗机主体连接的扫描臂和放射机头;
放射机头与扫描臂包围的部分区域为治疗区;
治疗床的多维基座与床底座连接，以驱动床体进行多维运动，使患者的头部处于治疗区;

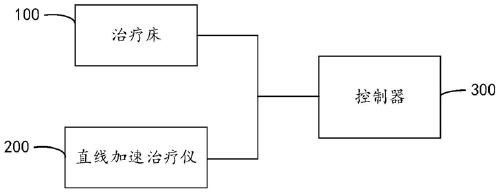

控制器分别与高能电子直线加速器以及治疗床通信连接。
本申请实施例提供的治疗床带来的有益技术效果包括：采用多维基座可驱动床体的多维运动，进而实现调整患者在伽玛刀治疗机的治疗区内的体位，以与录入治疗机的CT图像相一致，提高患者的治疗精度;床体上的头部固定组件可实现患者头部的固定，减少患者随床体进行多维运动时的位移，提高患者的头部固定精度;床体的翻转组件可驱动床面实现翻转运动，补偿患者在多维运动中因发生的头部偏转而导致的误差，进一步提高患者的体位调整精度，提高患者的治疗精度。
本申请实施例提供的放射治疗装置带来的有益技术效果包括：采用高能电子直线加速器可以实现对患者的肿瘤病灶的放射治疗;采用前述实施例提供的治疗床可以实现调整患者在伽玛刀治疗机的治疗区内的体位，以与录入治疗机的CT图像相一致;控制器分别与高能电子直线加速器以及治疗床通信连接，可以实现高能电子直线加速器与治疗床的联动控制，控制器可以根据高能电子直线加速器对患者的肿瘤病灶的实时监测信息，及时控制治疗床进行相适应的体位调整，进一步提高了实时治疗精度。
