授权专利
【实用新型】输液装置及输液系统
专利号：ZL202022190887.9
申请日：20200929
发明人：詹翠鑫
法律状态：授权
公开号：CN213491121U
授权公告日：2021-06-22
交易方式：转让; 许可
【摘要】：
本实用新型提供的一种输液装置及输液系统，涉及医疗器械技术领域，以在一定程度上优化输液装置的结构，降低医护人员的操作难度。本实用新型提供的输液装置, 包括输液杆、传动机构、动力机构、控制机构、第一连接杆以及挂钩;输液杆为中空设置，传动机构沿输液杆的长度方向设置于输液杆内;输液杆的外壁上开设有贯穿输液杆的内部的滑道，滑道沿输液杆的长度方向延伸;第一连接杆的一端穿过滑道与传动机构相连接，另一端凸出于输液杆的外壁面，且与挂钩相连接;控制机构控制动力机构的输出轴的转动方向，动力机构的输出轴与传动机构相连接，动力机构能够驱动传动机构带动第一连接杆在滑道内移动，以带动挂钩移动。
【技术领域】：
本实用新型涉及医疗器械技术领域，尤其是涉及一种输液装置及输液系统。
【实用新型内容】：
本实用新型的目的在于提供一种输液装置及输液系统，以在一定程度上优化输液装置的结构，降低医护人员的操作难度。
本实用新型提供的一种输液装置，包括输液杆、传动机构、动力机构、控制机构、第一连接杆以及挂钩;所述输液杆为中空设置，所述传动机构沿所述输液杆的长度方向设置于所述输液杆内;所述输液杆的外壁上开设有贯穿所述输液杆的内部的滑道，所述滑道沿所述输液杆的长度方向延伸;所述第一连接杆的一端穿过所述滑道与所述传动机构相连接，另一端凸出于所述输液杆的外壁面，且与所述挂钩相连接;所述控制机构控制所述动力机构的输出轴的转动方向，所述动力机构的输出轴与所述传动机构相连接，所述动力机构能够驱动所述传动机构带动所述第一连接杆在所述滑道内移动，以带动所述挂钩移动。

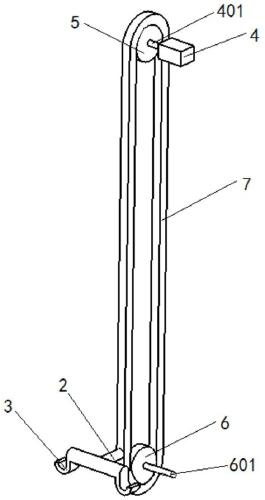

其中，所述传动机构包括驱动轮、从动轮以及传动带;所述驱动轮与所述动力机构相连接，且位于所述输液杆的上端，所述从动轮通过所述传动带跟随所述驱动轮转动;所述第一连接杆的一端与所述传动带固定连接。
具体地，所述驱动轮与所述从动轮均为链轮，所述传动带为链条，所述第一连接杆与所述链条的链节固定连接。
具体地，所述动力机构为电机，所述电机的输出轴与所述驱动轮相连接，以带动所述驱动轮旋转。
进一步地，所述控制机构包括切换开关和控制器，所述切换开关设置于所述输液杆的底部;所述切换开关与所述控制器电连接，以通过所述控制器控制所述电机的正转和反转。
进一步地，所述控制机构还包括接触开关，所述接触开关的数量为两个，且两个所述接触开关均与所述控制器电连接;两个所述接触开关分别设置于所述滑道的两端的边缘处，当所述第一连接杆移动至所述滑道的顶部或底部，并与对应的所述接触开关相接触时，所述控制器控制所述电机停止驱动所述驱动轮旋转。
其中，所述输液杆的上端设有容纳箱，所述容纳箱与所述输液杆的外壁固定连接;所述容纳箱内形成有容纳腔，所述容纳腔用于承装所述动力机构。
具体地，所述输液杆的顶部设有滑动机构;所述滑动机构包括滑轮和第二连接杆，所述第二连接杆的一端与所述输液杆相连接，另一端与所述滑轮相连接。
进一步地，所述输液杆的长度在100cm‑120cm之间。
相对于现有技术，本实用新型提供的输液装置具有以下优势：
本实用新型提供的输液装置，包括输液杆、传动机构、动力机构、控制机构、第一连接杆以及挂钩;输液杆为中空设置，传动机构沿输液杆的长度方向设置于输液杆内;输液杆的外壁上开设有贯穿输液杆的内部的滑道，滑道沿输液杆的长度方向延伸;第一连接杆的一端穿过滑道与传动机构相连接，另一端凸出于输液杆的外壁面，且与挂钩相连接;控制机构控制动力机构的输出轴的转动方向，动力机构的输出轴与传动机构相连接，动力机构能够驱动传动机构带动第一连接杆在滑道内移动，以带动挂钩移动。
由此分析可知，通过在输液杆内布置传动机构，并使挂钩通过连接杆与传动机构相连接，再通过控制机构控制动力机构的启停，以使动力机构能够驱动传动机构，从而使挂钩能够跟随连接杆沿输液杆的滑道上下移动，进而实现了输液位置的调整。
本申请提供的输液杆使用时，通过控制机构控制动力机构的输出轴反转，从而使驱动机构带动连接杆由上至下移动，从而使挂钩下降。当完成输液时，通过控制机构控制动力机构的输出轴正转，从而使驱动机构带动连接杆由下至上移动，从而使挂钩上升，进而避免了医护人员在作业时受身高限制而提升的作业难度。
此外，本实用新型还提供一种输液系统，包括上述的输液装置以及滑轨;所述滑轨呈U形且布置于棚顶对应病床的位置，所述输液装置能够沿所述滑轨移动。
采用本申请提供的输液装置的输液系统，使医护人员能够方便省力地对挂钩进行升降操作，同时，避免了伸缩式输液杆需要进行伸缩而影响使用寿命的问题。

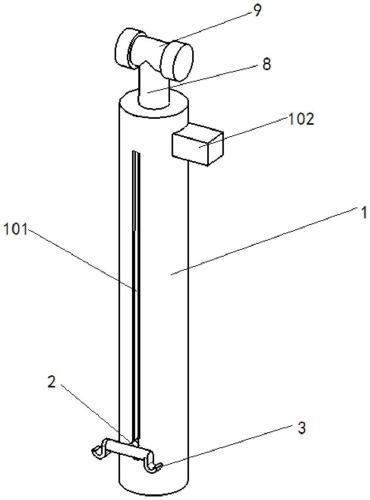

【附图】：
